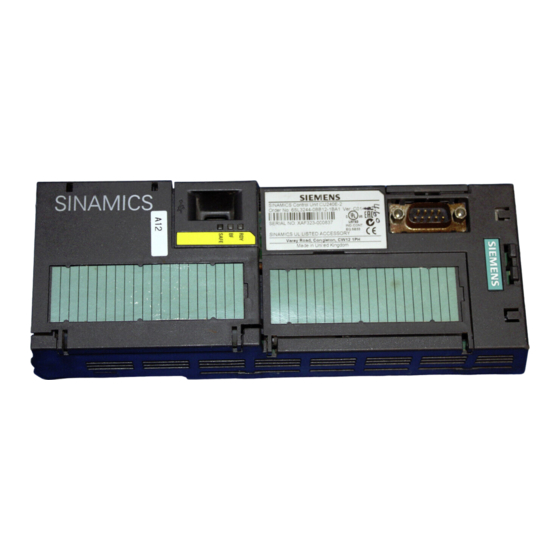

Siemens CU240E Erste Schritte
Steuereinheiten fuer sinamics g120
Vorschau ausblenden
Andere Handbücher für CU240E:
- Handbuch (422 Seiten) ,
- Betriebsanleitung (120 Seiten) ,
- Serviceanleitung (53 Seiten)
Verwandte Anleitungen für Siemens CU240E
Inhaltszusammenfassung für Siemens CU240E
-
Seite 1: Inhaltsverzeichnis
Dokumentation zur weiteren Unterstützung Warn- und Sicherheitshinweise SINAMICS G120 Control Units CU240E Installation Checkliste Inbetriebnahme Getting Started Technische Daten Diagnose FW3.1/3.2 10/2008 A5E01301680A AC... - Seite 2 Bestimmungsgemäßer Gebrauch: Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und - komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein.
- Seite 3 Warn- und Sicherheitshinweise ................. 5 Installation ........................ 7 3.1 Installation der Control Unit ................... 7 3.2 Klemmen ......................11 3.3 Anschluss einer CU240E über USS ..............11 Checkliste........................12 Inbetriebnahme......................13 5.1 Erstellen eines STARTER-Projekts ..............14 5.2 Mit dem Umrichter Online gehen ................. 18 5.3 Start Inbetriebnahme...................
-
Seite 4: Dokumentation Zur Weiteren Unterstützung
Gerätestammdaten-Dateien (GSD) Die Gerätestammdaten-Dateien (GSD) werden verwendet, um Umrichter in Steuergeräte höherer Ordnung zu integrieren, z. B. SIMATIC S7. Die erforderlichen GSD-Dateien können unter folgendem Link aus dem Internet heruntergeladen werden: http://support.automation.siemens.com/www/view/en/23450835 Control Units CU240E Getting Started, 10/2008, A5E01301680A AC... -
Seite 5: Warn- Und Sicherheitshinweise
Die allgemeinen und regionalen Installations- und Sicherheitsbestimmungen für Arbeiten an Anlagen mit gefährlichen Spannungen (z. B. EN 50178) sowie die einschlägigen Bestimmungen bezüglich der richtigen Verwendung von Werkzeugen und Personalschutzeinrichtungen (Personal Protective Equipment, PPE) sind besonders zu beachten. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC... - Seite 6 Diese Anleitung ist für Benutzer vorgesehen, die erfahren im Umgang mit folgender Technik sind: - PLCs - Inbetriebnahmesoftware STARTER - PROFIdrive-Profile und -Protokolle. Die in diesem Handbuch beschriebene Inbetriebnahmeanweisung gilt nur für Standard-Umrichter. Die fehlersichere Inbetriebnahme wird in der Betriebsanleitung beschrieben. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
-
Seite 7: Installation
Installation Befehls- und Sollwertquellen der CU240E Der Umrichter wird standardmäßig über Klemmen gesteuert und überwacht. Hinweis Die Befehls- und Sollwertquellen können schnell während des Inbetriebnahmeverfahrens oder über die Paramater P0700 und P1000 geändert werden. Installation der Control Unit Installation der Control Unit Mit der CU werden die Funktionen des PM gesteuert. - Seite 8 Installation Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
- Seite 9 Installation Blockschaltbild der CU240E Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
- Seite 10 Druck auf die Entriegelungstaste auf der Oberseite des PM kann die CU entfernt werden. Das Anbringen der Control Unit am Power Module erfolgt immer auf die gleiche Weise, unabhängig vom Typ der G120-Control Unit und des G120-Power Module. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
-
Seite 11: Klemmen
Kabel. Anschluss einer CU240E über USS Beschreibung Die CU240E kann über die Klemmen 29 und 30 an ein RS485-USS Bussystem mit einer maximalen Übertragungsrate von 115200 baud angeschlossen werden. Die Busabschlussweiche befindet sich direkt neben den Klemmen 29 und 30. -
Seite 12: Checkliste
Die Motorleitung ist separat von anderen Kabeln verlegt worden. Steueranschlüsse sind hergestellt und nach Vorschrift angezogen. Werkzeuge oder andere Gegenstände, die zu Schäden am System führen könnten, wurden entfernt. Der Umrichter stellt die einzige Stromquelle des Motors dar. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC... -
Seite 13: Inbetriebnahme
Zur Inbetriebnahme des Umrichters mit STARTER wird folgendes benötigt: ● Die auf Ihrem PC zu installierende STARTER-Software. ● Der Anschluss des Umrichters an einen PC erfolgt mit dem PC- Verbindungskabel - Bestellnummer: 6SL3255-0AA00-2AA0 Control Units CU240E Getting Started, 10/2008, A5E01301680A AC... -
Seite 14: Erstellen Eines Starter-Projekts
Schritten beschrieben ● im nächsten Fenster (hier nicht dargestellt) geben Sie einen aussagekräftigen Projektnamen ein, und wenn Sie einen Kommentar wünschen, klicken Sie auf "Weiter". Das folgende Dialogfeld erscheint. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC... - Seite 15 – Wenn nicht, klicken Sie "Auswählen...", um die "PC COM-Port (USS)"- Schnittstelle so zu installieren, wie im Dialogfeld "Schnittstellen installieren/deinstallieren" gezeigt. Wenn sie installiert ist, schließen Sie das Dialogfeld und rufen nun "Eigenschaften..." auf. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
- Seite 16 "Baudrate" auszuwählen ist. Wählen Sie zusätzlich "Automatischer Modus" auf der Registerkarte "RS485" aus. Anklicken von "OK" bringt Sie zurück zum Dialogfeld "PG/PC-Schnittstelle einstellen". Erneutes Klicken auf "OK" führt Sie zum Schritt "Antriebsgeräte einfügen" des Projektassistenten. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
- Seite 17 ● In diesem Dialogfeld können Sie für Ihren Umrichter einen Namen eingeben, wie hier "SINAMICS_G120_CU240E" (keine Leerzeichen oder Sonderzeichen). Klicken Sie dann auf "Weiter" und schließen Sie das darauf folgende Dialogfeld "Zusammenfassung" mit "Fertigstellen". Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
-
Seite 18: Mit Dem Umrichter Online Gehen
Spalte die gespeicherten Online-Daten, in der rechten die gespeicherten Offline-Daten an. Um die Online-Daten in Ihren PC zu laden, klicken Sie "HW-Konfiguration ins PG laden" an und beenden Sie die Eingabe mit "Schließen". Control Units CU240E Getting Started, 10/2008, A5E01301680A AC... - Seite 19 Inbetriebnahme Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
-
Seite 20: Start Inbetriebnahme
Diese besagt, dass für den Umrichter bisher noch keine Inbetriebnahme durchgeführt wurde. Zur Bestätigung wählen Sie die Meldung aus und klicken "Quittieren" an. WARNUNG Meldung F0395 Durch Bestätigen der Meldung F00395 übernehmen Sie die Verantwortung zum Durchführen einer Inbetriebnahme. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC... - Seite 21 ) und starten Sie im folgenden STARTER- Dialogfenster den Assistenten zur Erstinbetriebnahme. Durchführung der Inbetriebnahme Dialog starten: Jetzt können Sie über Pull-Down- Menüs die grundlegenden Einstellungen für Ihre Anwendung vornehmen. Mit "Weiter" gehen Sie zum nächsten Punkt weiter. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
- Seite 22 Inbetriebnahme Im Fall der "Antriebsfunktionen" empfehlen wir, wie im unteren Bild gezeigt, "Identifiz. aller Parameter im Stillstand ..." auszuwählen: Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
- Seite 23 Inbetriebnahme Zur Berechnung der Motordaten empfehlen wir, "Werkseinstellungen herstellen und Motordaten berechnen", wie im Dialogfeld gezeigt, auszuwählen. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
- Seite 24 Um die Erstinbetriebnahme fertigzustellen, muss die Motoridentifizierung, die während der Erstinbetriebnahme gewählt wurde, durchgeführt werden, indem der Umrichter eingeschaltet wird. Dies kann über die gewählte Befehlsquelle (wie Klemmen, BOP oder Kommunikation) oder über STARTER geschehen, wie in folgendem Dialogfeld gezeigt. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
-
Seite 25: Motordatenidentifizierung Mit Starter
EIN, um die Motordatenidentifizierung zu starten. Bei aktiver Motordatenidentifizierung ist die -Schaltfläche deaktiviert und als Warnung wird 541 "Motordatenidentifizierung aktiv" angezeigt. Sobald die Motordatenidentifizierung abgeschlossen ist, verschwindet die Warnung und der Wechselrichter schaltet sich aus ( wird wieder farbig). Control Units CU240E Getting Started, 10/2008, A5E01301680A AC... - Seite 26 "Steuerhoheit abgeben" Beachten Sie die angezeigten Warnhinweise. Damit ist die Erstinbetriebnahme abgeschlossen. Zum Speichern der Einstellungen im EEPROM Ihres Wechselrichters wählen Sie das SINAMICS-Projekt aus und klicken Sie auf die Schaltfläche "RAM > ROM Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
- Seite 27 Wenn Sie die Inbetriebnahme der Anwendung durchgeführt haben, trennen Sie Ihren PC vom Umrichter mit . In dem dann folgenden Dialogfeld wählen Sie "Änderungen im Antriebsgerät (EEPROM), im aktuellen Offline-Projekt und auf der PG/PC-Festplatte speichern". Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
-
Seite 28: Rücksetzen Auf Werkseinstellung
● Dann auf das Symbol "Rücksetzen auf Werkseinstellung" ( ) klicken. Hinweis Beim Rücksetzen der Parameter auf die Werkseinstellungen wird der Datenübertragungsspeicher neu initialisiert. Das bedeutet, dass die Datenübertragung für die Dauer des Rücksetzungsvorgangs unterbrochen wird. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC... -
Seite 29: Technische Daten
2 programmierbar AO0: 0 V bis 10 V & 0 mA bis 20 mA, AO1: 0 mA bis 20 mA Abmessungen (BxHxT) 73 mm x 195 mm x 37 mm Gewicht 0,21 kg Control Units CU240E Getting Started, 10/2008, A5E01301680A AC... -
Seite 30: A Diagnose
Umrichter angeschlossen ist und die eingegebenen Motordaten korrekt sind. F00052 Fehler im Leistungsteil Verbindungen zwischen CU und PM prüfen. F00062 MMC-PS-Daten ungültig Daten erneut in MMC kopieren und sicherstellen, dass der Vorgang nicht unterbrochen wird. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC... - Seite 31 PROFIBUS DP Software-Fehler. A0710 Die Kommunikationsschnittstelle an der Der Umrichter hat einen Fehler an der Control Unit kann unterbrochen sein. PROFIBUS-Kommunikationsverbindung festgestellt. A0711 Die Adressen P0918 und P2041 Ungültiger Wert des PROFIBUS- überprüfen. Parameters. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
- Seite 32 Die LED Systemstörung weist auf einen entweder von der Software oder von der Hardware abhängigen allgemeinen Systemfehler hin. ● LED Bereit (RDY) Die Bereitschafts-LED gibt an, ob der Umrichter betriebsbereit ist. Diese LED gibt nicht an, ob der Antrieb läuft oder nicht. Control Units CU240E Getting Started, 10/2008, A5E01301680A AC...
