Temperatursensor - ATTACK DPX15 STANDARD Bedienungsanleitung

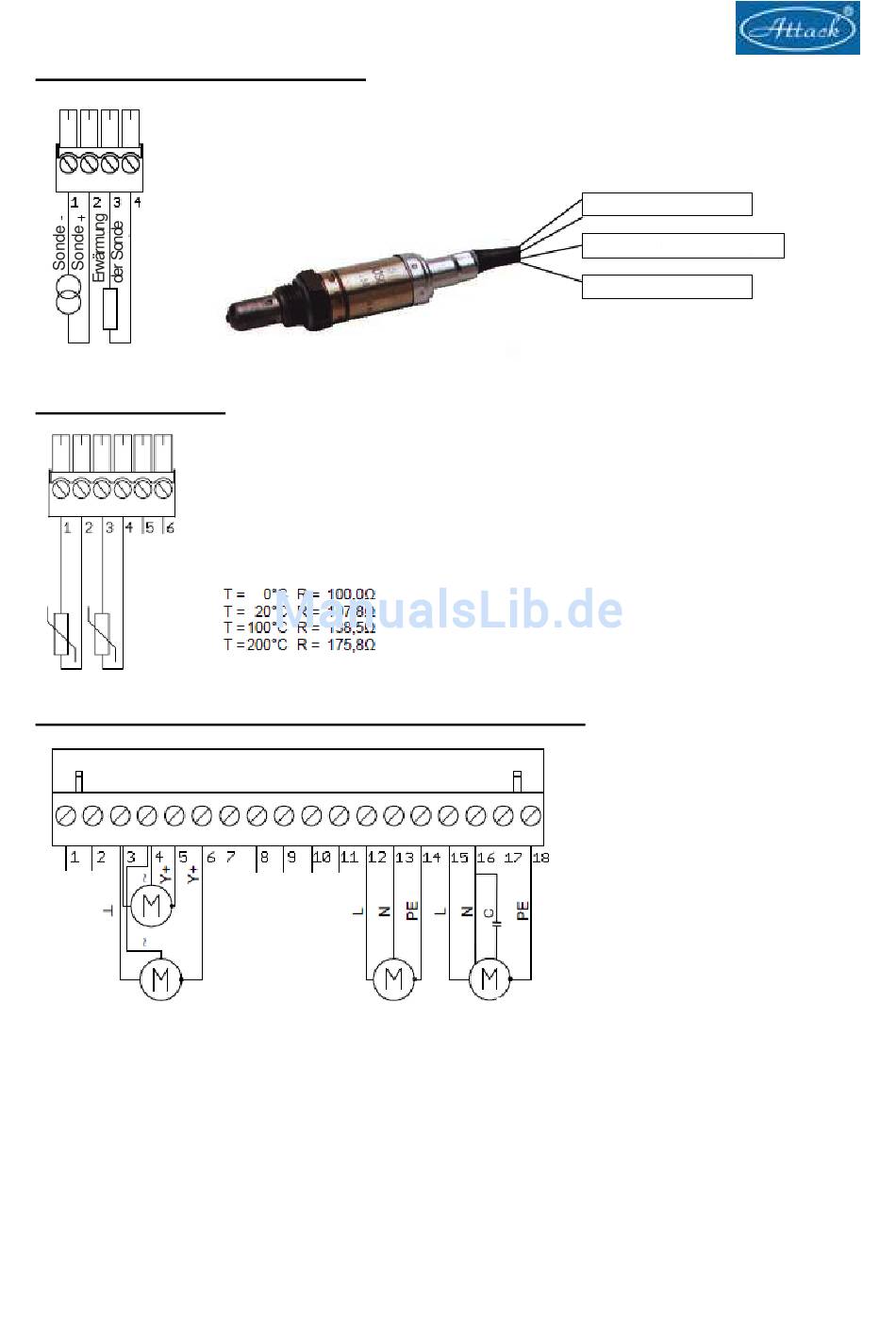

Sauerstoffsonde (Lambdasonde)

Temperatursensor

Luftklappe V1 – V2, Umlaufpumpe, Abzugsventilator
Klammer 3: Anschlu ß
Klammer 4: Anschlu ß
Klammer 5: Regulierungssignal sekundär
Klammer 6: Regulierungssignal primär
Klammer 1,2 : Abgassenzor
Klammer 3,4 :Kesselsenzor
Werte des Widerstands
24V~
Y+(0/2-10V)
Y+(0/2-10V)
4-Ader-, Silikongedeckte
Flexoschnur mit
Leiterschnitt 0,75mm2
Weiß=Erwärmung
Schwarz=+Sondesignal
Grau=Sondesignal
Den Abgassenzor
mit einem Bajonetflansch
in den Kamit befestigen.
Die Anschlußleiter
der Senzoren nich verlängern!!!
Den Sensor vom Kesselthermostat und
vom Sicherungsthermostat mit Warmwasser-
paste streichen, in die Hülse stecken und mit
Haltefeder befestigen.
Polarität unwichtig
Für den Anschluss der Umlaufpumpe
und des Abzugsventilators benutzen Sie
eine 3-Aderflexoschnur, mit dem
Leiterschnitt von 0,75mm2 !
C: Anlaufkondensator
12: L:
Klammer Umlaufpumpe
Klammer 13: N: Umlaufpumpe
14: PE: Umlaufpumpe
Klammer
15: L:
Klammer Abzugsventilator
16: N:
Klammer Abzugsventilator
17: L:
Klammer Frei
Klammer
18: PE: Suction fan
