SA 07.2 SA 16.2/SAR 07.2
AM 01.1/AM 02.1
9.5.2. Laufrichtung AUF (weißes Feld) einstellen
9.6.

Probelauf

9.6.1. Drehrichtung prüfen
SAR 16.2
6. Falls zu weit gedreht wurde (Ratschen nach Umspringen des Zeigers): Einstell-
spindel in die gleiche Richtung weiterdrehen und Einstellvorgang wiederholen.
1. Armatur in Richtung AUF, bis zur gewünschten Zwischenstellung fahren.
2. Falls zu weit gedreht wurde: Armatur wieder zurückdrehen und Zwischenstellung
erneut in Richtung AUF anfahren (Zwischenstellung immer in gleiche Richtung
anfahren wie nachher im elektrischen Betrieb).
3. Einstellspindel [4] unter ständigem Eindrücken mittels Schraubendreher in
Pfeilrichtung drehen, dabei Zeiger [5] beobachten: Bei spürbarem und hörbarem
Ratschen springt Zeiger [5] um jeweils 90°.
4. Steht der Zeiger [5] 90° vor Punkt [6]: Nur noch langsam weiterdrehen.
5. Springt der Zeiger [5] zum Punkt [6]: Nicht mehr drehen und Einstellspindel
loslassen.
Die Zwischenstellung in Laufrichtung AUF ist eingestellt.
6. Falls zu weit gedreht wurde (Ratschen nach Umspringen des Zeigers): Einstell-
spindel in die gleiche Richtung weiterdrehen und Einstellvorgang wiederholen.
Probelauf erst dann durchführen, wenn alle zuvor beschriebenen Einstellungen
durchgeführt wurden.
Schäden an der Armatur durch falsche Drehrichtung!
Bei falscher Drehrichtung sofort abschalten (STOP drücken).
Ursache beseitigen, z.B. beim Leitungssatz Wandhalter Phasenfolge korrigieren.
Probelauf wiederholen.
1. Antrieb im Handbetrieb in Mittelstellung, bzw. in ausreichende Entfernung zur
Endlage fahren.

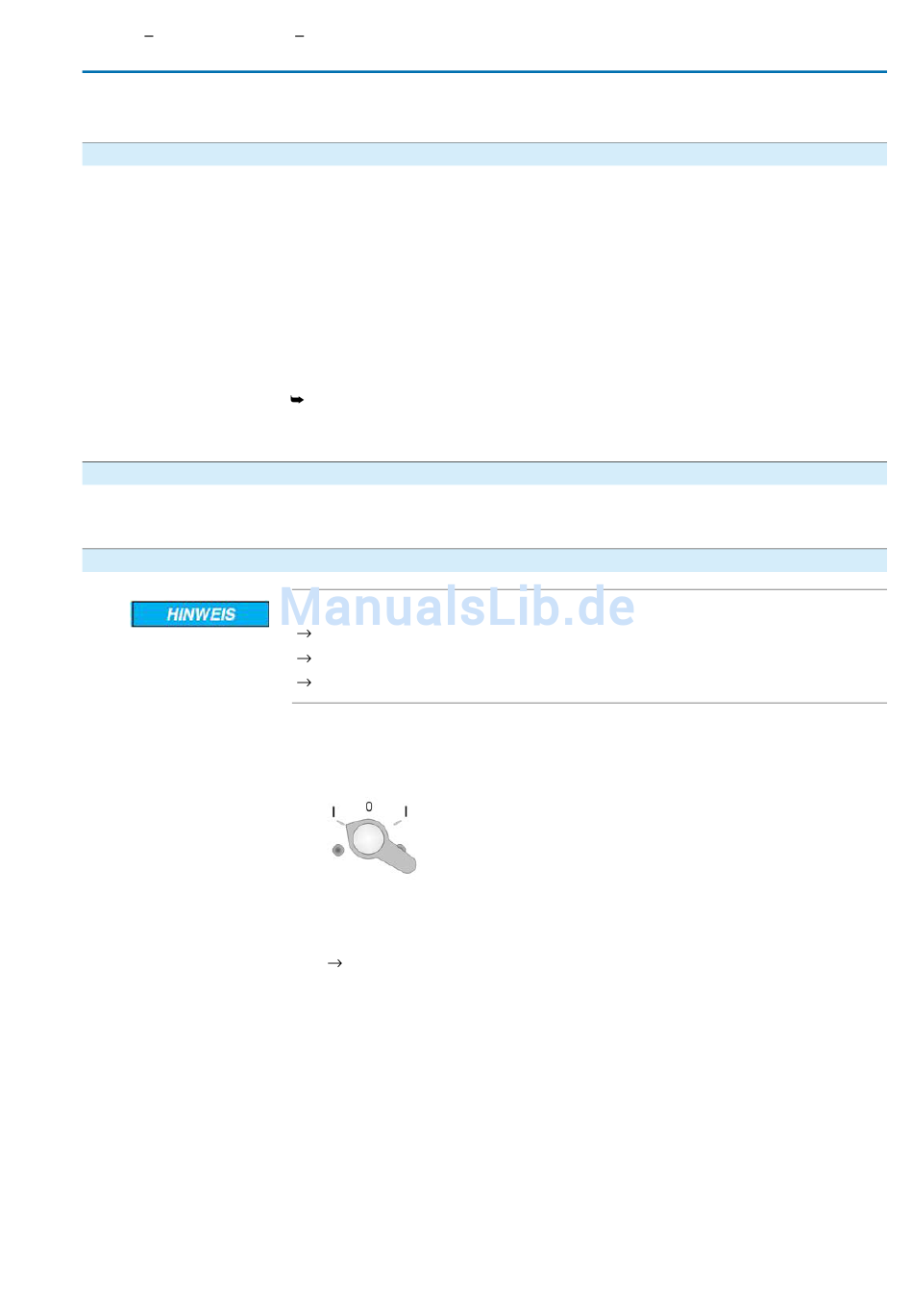

2. Wahlschalter in Stellung Ortsbedienung (ORT) stellen.
3. Antrieb in Laufrichtung ZU einschalten und Drehrichtung beobachten:
mit Anzeigescheibe: Schritt 4
ohne Anzeigescheibe: Schritt 5 (Hohlwelle)
Vor Erreichen der Endlage abschalten.
Inbetriebnahme (Grundeinstellungen)
35
