Anzeigen

7. Anzeigen
7.1.

Meldeleuchten

Information
Sammelstörmeldung
Laufanzeige
7.2.

Mechanische Stellungsanzeige/Laufanzeige

28

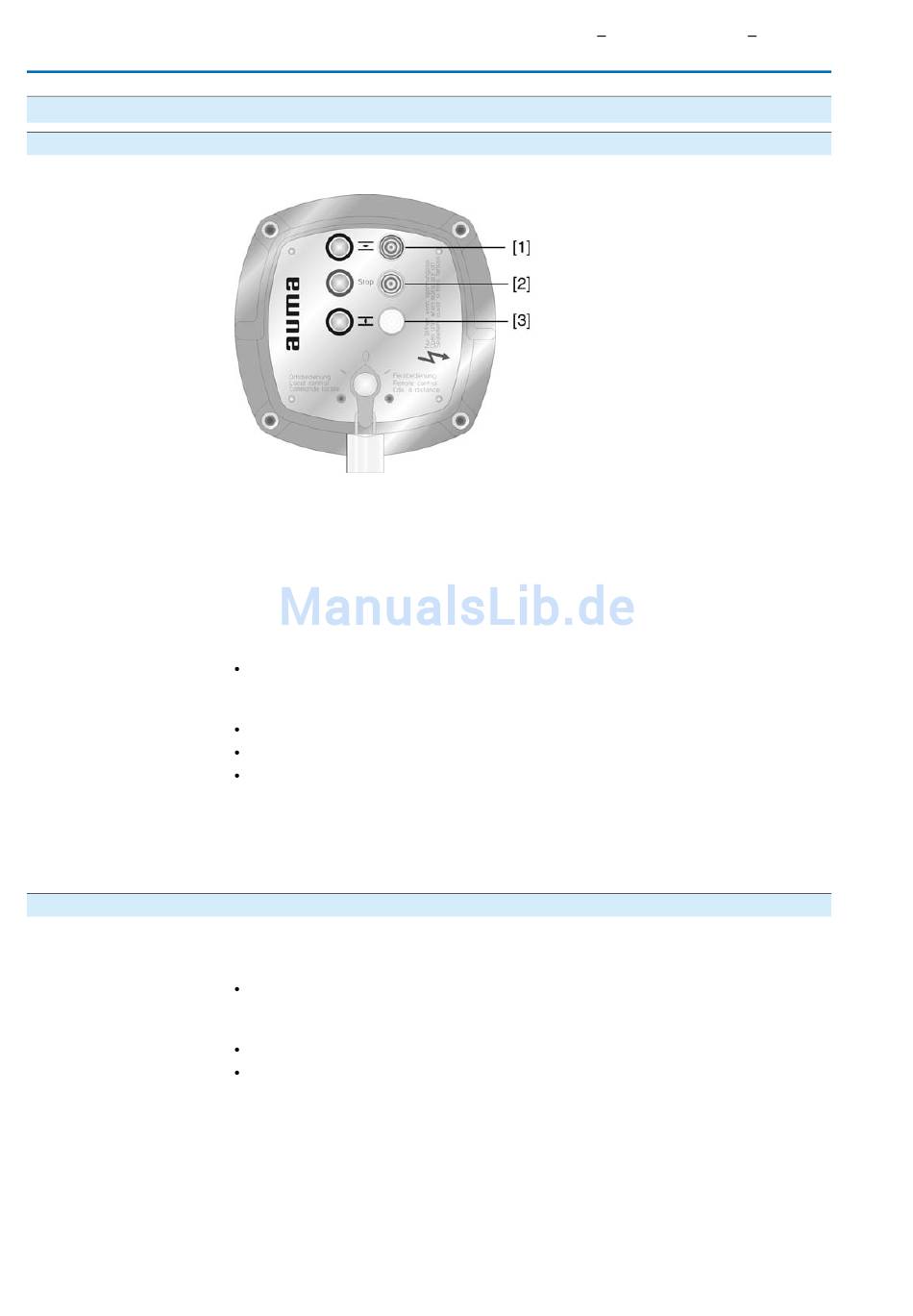

Bild 23: Ortssteuerstelle mit Meldeleuchten
[1] leuchtet (Standard grün): Endlage AUF erreicht
[2] leuchtet (Standard rot): Sammelstörmeldung
[3] leuchtet (Standard gelb): Endlage ZU erreicht
Die 3 Meldeleuchten auf der Ortssteuerstelle können (abweichend vom Standard)
mit unterschiedlichen Farben geliefert werden.
Die Sammelstörmeldung [2] tritt auf, wenn eines der folgenden Ereignisse eintritt
(Standardbelegung):
Drehmomentfehler: Das eingestellte Drehmoment wurde vor Erreichen einer
Endlage überschritten. (Diese Meldung kann über einen Schalter in der
Steuerung ein-/ ausgeschaltet werden)
Thermofehler: Der Motorschutz hat angesprochen, d.h. der Motor ist überhitzt.
Phasenausfall: Eine Phase ist ausgefallen (nur bei Drehstrommotoren).
Kaltleiterauslösegerät: Prüfung erfolgt
Falls im Antrieb ein Blinkschalter eingebaut ist (Schaltplanbezeichnung: S5) können
die Meldeleuchten [1] und [3] als Laufanzeige verwendet werden. Die Funktion
Laufanzeige kann über einen Schalter in der Steuerung ein-/ ausgeschaltet werden.
Bei aktivierter Laufanzeige blinkt während einer Fahrt des Antriebs die entsprechende
Meldeleuchte.
— Option —
Die mechanische Stellungsanzeige:
zeigt kontinuierlich die Armaturenstellung
(Die Anzeigescheibe [2] dreht sich beim Durchfahren des Stellwegs von AUF
nach ZU oder umgekehrt um ca. 180° bis 230°.)
zeigt, ob der Antrieb läuft (Laufanzeige)
zeigt das Erreichen der Endlagen (über Anzeigemarke [3])
SA 07.2 SA 16.2/SAR 07.2
AM 01.1/AM 02.1
SAR 16.2
