Hardwareeinrichtung
(9).

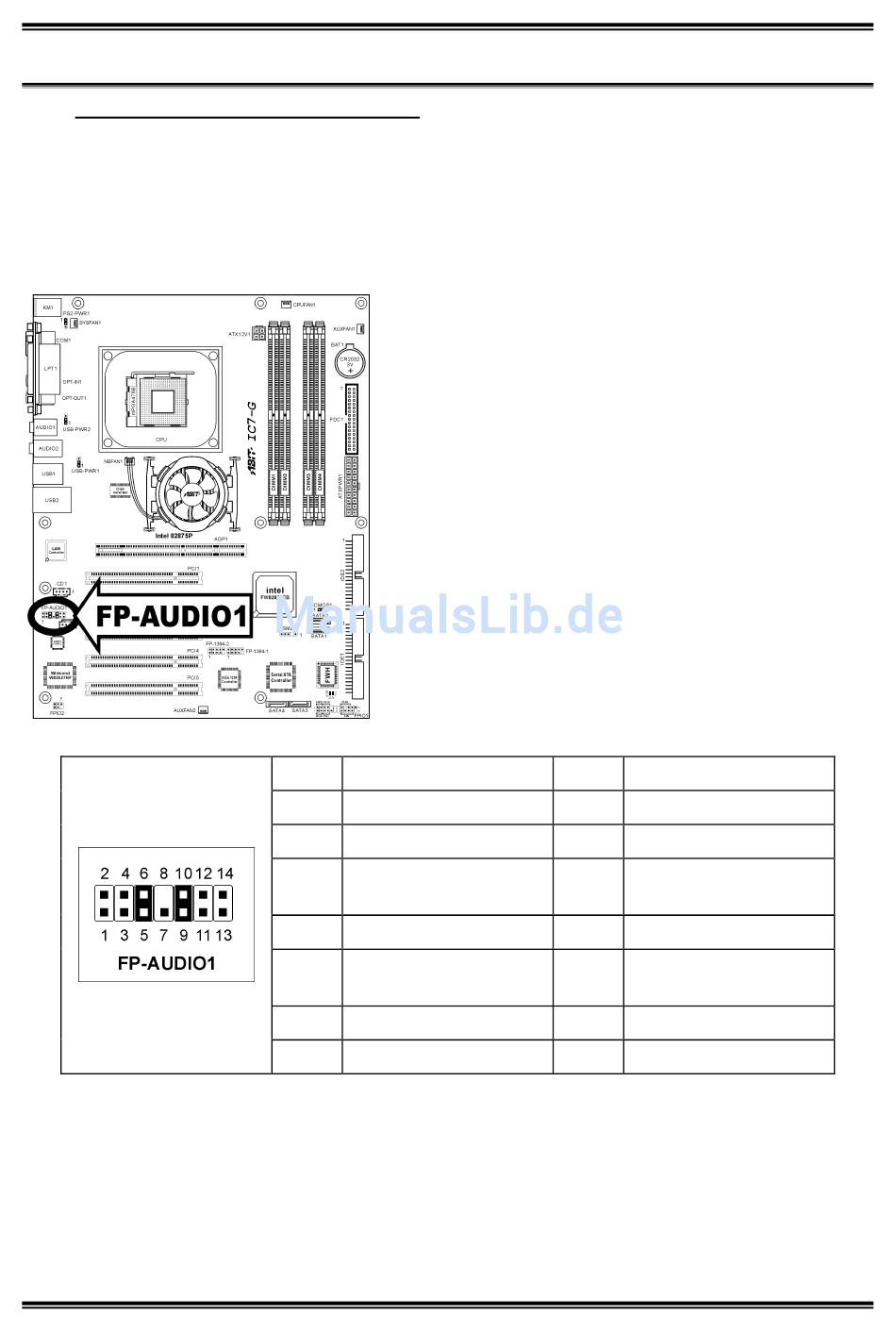

Frontplatte: Audioheader [FP-AUDIO1]

Dieser Header sorgt für den Audioanschluss an der Frontplatte.
•
Zur Nutzung des Audioanschlusses an der Frontplatte entfernen Sie alle Jumper an diesem Header
und verbinden dann über das dem Gehäuse beigelegte Verlängerungskabel mit der Frontplatte.
•
Zur Nutzung des Audioanschlusses an der Rückseite trennen Sie das Verlängerungskabel ab und
verbinden die Jumper wieder bei Pin 5-6 und Pin 9-10 (Voreinstellung).
Pin Zuweisung
1 Audio Mic.
3 Audio Mic. Bias
Lautsprecher Aus -
5
Rechter Kanal
7 X
Lautsprecher Aus
9
-Linker Kanal
11 Erde
13 VCC
Pin Zuweisung
2 Erde
4 VCC
Lautsprecher Aus -
6
Rechter Kanal Return
8 NC
Lautsprecher Aus -
10
Linker Kanal Return
12 S/PDIF In
14 S/PDIF Out
2-13
