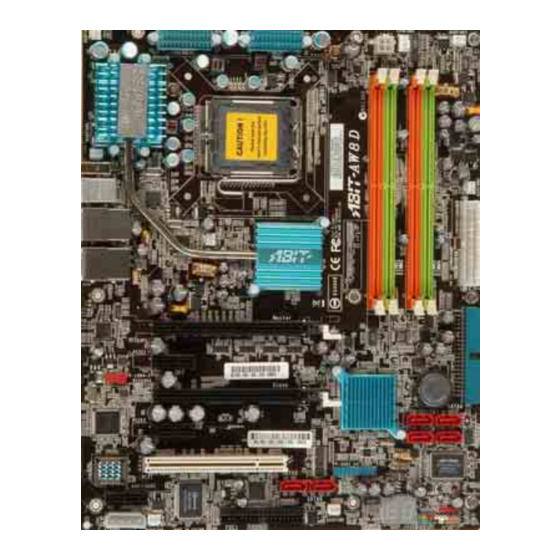

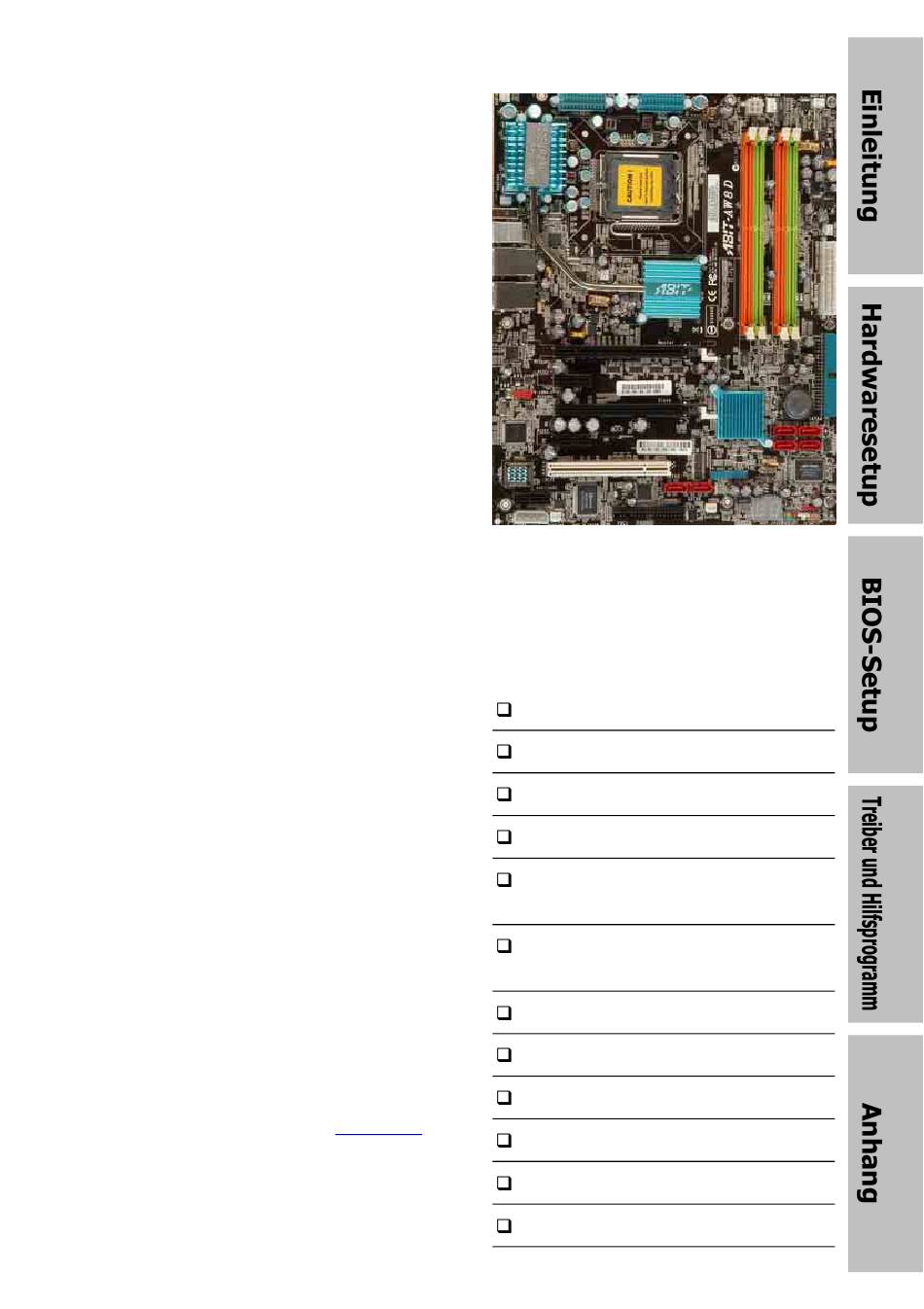

AW8D
Motherboard
Intel Pentium 4
Socket 775
Handbuch
Über dieses Handbuch:
In diesem Handbuch finden Sie alle Informationen, die
Sie zur Installation dieses Motherboards benötigen. Um
dieses Handbuch in PDF-Format (mit
lesen zu können, legen Sie die "Driver & Utility CD" in Ihr
CD-ROM-Laufwerk. Die Auto-Run Anzeige erscheint,
klicken Sie den Karteireiter "Manual (Handbuch)", um in
das Handbuch-Untermenü zu gelangen. Sollte die
Anzeige nicht erscheinen, öffnen Sie den Sie Ihr
CD-ROM-Laufwerk im Dateimanager und doppelklicken
Sie die Datei "AUTRORUN".
Adobe
Reader)
LGA775 ATX Motherboard
NB: Intel 975X Chipset
SB: Intel ICH7R Chipset
1066MHz FSB
Dual DDR2 800 DIMM
Steckplätze
Dual PCI-E X16
Grafik-Steckplätze
Dual GbE LAN
IEEE 1394
6x SATA 3Gb/Sek.
7.1 Kanal HD Audio
Silent OTES™ Technologie
uGuru™ Technologie

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Abit AW8D

Inhaltszusammenfassung für Abit AW8D

  • Seite 1 AW8D Motherboard Intel Pentium 4 Socket 775 Handbuch LGA775 ATX Motherboard NB: Intel 975X Chipset SB: Intel ICH7R Chipset 1066MHz FSB Dual DDR2 800 DIMM Steckplätze Dual PCI-E X16 Grafik-Steckplätze Dual GbE LAN IEEE 1394 Über dieses Handbuch: In diesem Handbuch finden Sie alle Informationen, die 6x SATA 3Gb/Sek.
  • Seite 2 AW8D Handbuch Deutsch, Erste Fassung März, 2006 Anmerkungen zum Copyright und zur Garantie Dieses Dokument enthält Materialien, die durch internationale Kopierschutzgesetze geschützt sind. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die ausdrückliche Genehmigung des Herstellers und Autors dieses Handbuchs reproduziert, versendet oder übertragen werden.

  • Seite 3: Inhaltsverzeichnis

    2.7.1 POST-Code Anzeige............2-24 2.7.2 Power-Indikatoren............. 2-25 2.8 Anschluss von E/A-Geräten............2-26 3. BIOS-Setup ..............3-1 ™ 3.1 µGuru Utility................3-2 3.1.1 OC Guru ................3-2 3.1.2 ABIT EQ ................3-4 3.2 Standard CMOS Features............3-11 3.3 Advanced BIOS Features ............3-14 AW8D...
  • Seite 4 5. Anhang ................5-1 5.1 POST Code Definition..............5-1 5.1.1 AWARD POST Code Definition ..........5-1 5.1.2 AC2005 POST Code Definition ..........5-4 5.2 Troubleshooting (Wo Sie Technische Hilfe finden?) ......5-5 5.2.1 F & A .................5-5 5.2.2 Formblatt für technische Hilfe..........5-8 5.2.3 ABIT Kontaktinformationen ..........5-9 AW8D...

  • Seite 5: Einleitung

    • OnBoard Dual PCI-E Gigabit LAN-Controller unterstützt 10/100/1000Mbps Ethernet IEEE 1394 • Unterstützt 2 Buchsen IEEE 1394 mit 400Mb/s Transferrate Audio • ABIT AudioMAX HD 7.1 CH • Unterstützt Auto Jack Sensing und optischen S/PDIF Ein-/Ausgang • Dolby Master Studio zertifiziert AW8D...

  • Seite 6: Expansionssteckplätze

    • 6x SATA-Anschlüsse • 2x USB 2.0 Anschlüsse • 1x IEEE1394 Anschluss E/A Rückseite ™ • ABIT Silent OTES • 1x PS/2 Tastaturanschluss • 1x PS/2 Mausanschluss • 1x IEEE1394 Anschluss • 4x USB 2.0 Anschlüsse • 2x RJ-45 Gigabit LAN-Anschlüsse Verschiedenes •...

  • Seite 7: Motherboard-Layout

    1.2 Motherboard-Layout AW8D...
  • Seite 8 AW8D...

  • Seite 9: Hardwaresetup

    Sie das Motherboard in seine mit den Schlitzen ausgerichtete Position schieben. Nach der Positionierung des Motherboards prüfen Sie, ob alles in Ordnung ist, bevor Sie das Gehäuse wieder aufsetzen. Das folgende Bild zeigt Ihnen, wie das Motherboard mit Dübeln bzw. Stöpseln anzubringen ist: AW8D...

  • Seite 10: Jumper-Einstellungen Überprüfen

    SCHLIESSEN (SHORT). Nehmen Sie den Jumper ab oder stecken Sie ihn auf nur einen Kontakt (für späteren Gebrauch), um diesen zu ÖFFNEN (OPEN). GESCHLOSSEN OFFEN OFFEN Bei einem 3-pol. Jumper können Sie Kontakte 1~2 oder 2~3 durch Einstecken des Jumpers schließen. Kontakt 1~2 GESCHLOSSEN Kontakt 2~3 GESCHLOSSEN AW8D...

  • Seite 11: Cmos-Speicher-Löschen-Jumper Und Backup-Batterie

    4. Bei inkorrekter Einstellung der CPU-Taktfrequenz drücken Sie die <Del> Taste gleich nach Einschalten des Systems, um in die BIOS-Einstellung zu gelangen. 5. Stellen Sie die korrekte CPU-Taktfrequenz ein bzw. stellen Sie die Defaulteinstellung wieder her. 6. Speichern Sie Ihre Eingabe und beenden Sie das BIOS-Setupmenü. AW8D...
  • Seite 12 5. Öffnen Sie das BIOS-Setupmenü. Konfigurieren Sie ggf. die Einstellungswerte. Vorsicht: ※ Explosionsgefahr bei inkorrekt eingesetzter Batterie. ※ Nur mit gleicher oder gleichwertiger Batterie, wie vom Batteriehersteller empfohlen, ersetzen. ※ Entsorgen Sie verbrauchte Batterien entsprechend den Hinweisen des Batterieherstellers. AW8D...

  • Seite 13: Wake-Up Header

    Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am USB1-Port. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am USB1-Port. • USB-PWR2: Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am USB2-Port. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am USB2-Port. AW8D...

  • Seite 14: Gehäusekomponenten Anschließen

    Netzteilleistung nicht gestartet werden. Eine minimale Netzteilleistung von 300W wird empfohlen. ATX 12V 4-pol. Netzteilbuchse: Dieser Anschluss versorgt die CPU. Ohne Stromanschluss an diese Buchse kann das System nicht gestartet werden. 12V Stromanschluss für Peripheriegeräte: Dieser Anschluss bietet Stromversorgung für Geräte der PCI-Express Steckplätze. AW8D...

  • Seite 15: Header Für Frontplattenschalter & Anzeigen

    • PWR (Pol 6, 8) Schließen Sie dies an das Kabel des Netzschalters an der Vorderseite des Gehäuses an. • PLED (Pol 16, 18, 20) Schließen Sie dies an das Kabel der Netz-LED an der Vorderseite des Gehäuses an. AW8D...

  • Seite 16: Lüfter Stromanschlüsse

    Diese Anschlüsse liefern jeweils Strom für die in Ihrem System installierten Lüfter. • CPUFAN1: CPU-Lüfter Stromanschluss • NBFAN1: Chipset-Lüfter Stromanschluss • SYSFAN1: System-Lüfter Stromanschluss • AUXFAN1~5: Hilfslüfter-Lüfter Stromanschluss ※ Diese Lüfteranschlüsse sind keine Jumper. SETZEN DIE KEINE JUMPERKAPPEN AUF DIESE ANSCHLÜSSE. AW8D...

  • Seite 17: Hardware Installieren

    Achten Sie dabei darauf, das Prozessorgehäuse nur an den Kanten zu berühren, die Auskerbung am Prozessorgehäuse zeigt nach unten links. Richten Sie die Kontakte des Prozessors genau über dem Sockel aus und lassen Sie ihn vorsichtig in den Sockel gleiten. AW8D...
  • Seite 18 Betrieb oder Testlauf wieder AUF. 6. Setzen Sie die Platte auf das CPU-Gehäuse auf. Drücken Sie den Hebel hinab, während Sie die Halteplatte sanft nach unten drücken. 7. Sichern Sie den Hebel, indem Sie ihn unter den Sperrzapfen einrasten lassen. 2-10 AW8D...
  • Seite 19 Anschauung. Für detaillierte Informationen zur Installation Ihrer Baugruppe siehe bitte dessen Installationsanleitung. ※ Eine höhere Lüftergeschwindigkeit sorgt für bessere Luftzirkulation und damit bessere Kühlung. Seien Sie beim Berühren von Wärmeableitern trotzdem vorsichtig, diese können sehr heiß sein. AW8D 2-11...

  • Seite 20: Ddr2 Speicher Steckplätze

    Es sind mehrere verschiedene DDR2 Konfigurationen möglich, je nachdem wie Sie die DIMMs in jedem System-Speicherkanal installiert haben: • [Einzelkanal]: Nur ein Kanal ist belegt. Kanal A Kanal B Methode DIMM1 DIMM2 DIMM3 DIMM4 512MB 512MB 512MB 512MB 512MB 512MB 512MB 512MB 2-12 AW8D...
  • Seite 21 ※ Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Boards beschädigen. Bevor Sie diese Vorgänge starten, stellen Sie sicher, dass Sie alle statische Elektrizität an Ihrem Körper entladen haben, indem Sie kurz ein geerdetes Metallobjekt berühren. AW8D 2-13...

  • Seite 22: Anschlüsse Für Disketten- Und Ide-Laufwerke

    ※ Achten Sie darauf, die “Master”- und “Slave”-Eigenschaften zu konfigurieren, ehe Sie zwei Laufwerke über ein einzelnes Flachbandkabel anschließen. Die rot markierte Ader des Flachbandkabels muss jeweils mit Pin 1 am IDE-Anschluss und am Anschluss der Festplatte(n) übereinstimmen. 2-14 AW8D...

  • Seite 23: Pci Express X16 Erweiterungssteckplätze

    Grafikkarte in den [Master] Steckplatz (PCIEXP1 auf diesem Motherboard) und eine ™ CrossFire kompatible Grafikkarte in den [Slave] Steckplatz (PCIEXP2 auf diesem Motherboard). ™ ※ ATI CrossFire Technologie unterstützt z.Zt. nur das Betriebssystem Windows XP mit Service Pack 2. AW8D 2-15...
  • Seite 24 5. Verbinden Sie den DVI-I-Stecker mit der DVI-I-Buchse der Slave-Karte. 6. Verbinden Sie den Videoausgang auf Ihren Monitor über die verbleibende DVI-I Buchse. ※ Das abgebildete Motherboard dient nur zur Illustration und kann vom in diesem Handbuch beschriebenen Motherboard abweichen. 2-16 AW8D...

  • Seite 25: Serial Ata Anschluß

    SATA5~SATA6: Für RAID 0 oder RAID 1 Konfiguration mithilfe des Hilfsprogramms “Sil3132 SATA RAID Driver”. Weitere Informationen zur Konfiguration des Funktionsmodus für SATA entnehmen Sie bitte dem Punkt "On-Chip SATA" im "On-Chip IDE Device" (On-Chip IDE-Gerät)-Menü im BIOS. SATA-Signalkabel (optional) SATA-Stromkabel (optional) AW8D 2-17...
  • Seite 26 2. Verbinden Sie das SATA-Stromkabel mit dem SATA-Gerät, das andere Ende mit dem Netzteil. Umwandeln zwischen PATA und SATA: Das optionale “SERILLEL” ist ein praktisches Zubehör zum Umwandeln zwischen parallelen und seriellen Geräten für diesen Typ von Motherboard mit SATA-Controller von Silicon Image. 2-18 AW8D...

  • Seite 27: Audiomax Anschluss

    R.L./R.R. (Rear Left / Rear Right): Anschluss für den hinteren linken und hinteren rechten Kanal im 7.1-Kanal-Audiosystem. • S.L./S.R. (Surround Left / Surround Right): Dient zur Verbindung des Surround-Links- und Surround-Rechts-Kanals im 7.1-Kanalaudiosystem. • CD1: Diese Anschlüsse verbinden mit dem Audiausgang des internen CD- ROM-Laufwerks oder einer Zusatzkarte. AW8D 2-19...
  • Seite 28 • S/PDIF-Ausgang: 1. Entfernen Sie die Gummi-Schutzkappe. Stecken Sie ein Ende des Glasfaserkabels in die Ausgangsbuchse [SPDIF OUT] Buchse der Tochterkarte. 2. Verbinden Sie das andere Ende des Glasfaserkabels mit der digitalen Eingangsbuchse [Digital-In] (SPDIF-In) Ihres digitalen Multimedia-Gerätes. 2-20 AW8D...

  • Seite 29: Pci Express X1 Erweiterungssteckplätze

    2.5.7 PCI Express X1 Erweiterungssteckplätze Diese Steckplätze unterstützen den Anschluss von Erweiterungskarten, die den PCI-Express Spezifikationen entsprechen. 2.5.8 PCI-Erweiterungssteckplatz Dieses Motherboard bietet einen Standard PCI-Steckplatz für PCI-kompatible Erweiterungskarten. AW8D 2-21...

  • Seite 30: Anschluss Von Optionalen Geräten

    USB 2.0 Anschlüsse über Anschluss eines Kabels an die E/A-Anschlussleiste der Rückseite oder USB-Buchsen an der Frontseite Ihres Gehäuses. Pin-Nr. Pin-Zuweisung Pin-Nr. Pin-Zuweisung Data0 - Data1 - Data0 + Data1 + Erde Erde ※ Prüfen Sie, dass die Anschlusskabel dieselbe Kontaktbelegung aufweisen. 2-22 AW8D...

  • Seite 31: Zusätzliche Ieee1394 Port Header

    IEEE1394-Anschluss über Anschluss eines Kabels an die E/A-Anschlussleiste der Rückseite oder IEEE1394-Buchse an der Frontseite Ihres Gehäuses. Pin-Nr. Pin-Zuweisung Pin-Nr. Pin-Zuweisung TPA0 + TPA0 - Erde Erde TPB0 + TPB0 - +12V +12V Erde ※ Prüfen Sie, dass die Anschlusskabel dieselbe Kontaktbelegung aufweisen. AW8D 2-23...

  • Seite 32: Onboard Status-Display

    Problem liegt. Dieses LED-Gerät zeigt auch den "POST" Code von AC2005, ein "uGuru" Chipset entwickelt von ABIT Computer. ※ Der Dezimalpunkt leuchtet, wenn AC2005 POST Aktion ausgeführt wird. Siehe Anhang für AWARD und AC2005 POST Code Definitionen.

  • Seite 33: Power-Indikatoren

    2.7.2 Power-Indikatoren Diese Indikatoren zeigen Ihnen den Power-Status des Motherboards bei verbundener Stromquelle. • 5VSB: Diese LED leuchtet, wenn das Netzteil an eine Stromquelle angeschlossen ist. • VCC: Diese LED leuchtet, wenn das Systemstrom angeschaltet ist. AW8D 2-25...

  • Seite 34: Anschluss Von E/A-Geräten

    BP-1394-1: Anschluss für Geräte mit IEEE1394 Protokoll. • Mouse: Anschluss für PS/2-Maus. • Keyboard: Anschluss für PS/2-Tastatur. • LAN1/LAN2: Anschluss für Local Area Network. • USB1/USB2: Anschluss für USB-Geräte wie z. B. Scanner, digitale Lautsprecher, Monitoren, Maus, Tastatur, Hub, Digitalkamera, Joystick etc. 2-26 AW8D...

  • Seite 35: Bios-Setup

    ※ Zur Verbesserung der Stabilität und Leistung des Systems verbessern unsere Techniker das BIOS-Menü fortwährend. Die BIOS-Setup-Bildschirem und Beschreibungen in diesem Handbuch dienen nur zu Ihrer Referenz und können mit dem, was auf Ihrem Bildschirm erscheint, nicht komplett übereinstimmen. AW8D...

  • Seite 36: Μguru ™ Utility

    Festplatte verlorengehen, die VGA-Karte Störungen aufweisen oder in Zusammenarbeit mit anderen Zusatzkarten nicht richtig funktionieren. Mit den technischen Daten nicht in Einklang stehende Einstellungen für Ihren CPU ist nicht das Ziel dieser Erklärung. Diese sollten nur von Techniker zum Testen verwendet werden, nicht für normale Anwendungen. AW8D...
  • Seite 37 Auswahl folgenden Spannungen. CPU Core Voltage Dieses Feld legt die Kernspannung der CPU fest. DDR SDRAM Voltage Dieses Feld legt die spannung der DRAM fest. MCH & PCIE 1.5V Voltage Zur Auswahl der Spannung für MCH & PCIE Steckplätze. AW8D...

  • Seite 38: Abit Eq

    Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: Diese Elemente zeigen die Leistungszyklusstatistik für jedes Element an. 3.1.2 ABIT EQ Verwenden Sie die Taste <→>, um vom OC Guru Setupmenü zum ABIT EQ Setupsmenü zu gehen: ABIT EQ Beep Control Dieses Element gestattet Ihnen die ABIT EQ Pieptonsteuerungsfunktion zu aktivieren oder deaktivieren.

  • Seite 39: Temperature Monitoring

    Verwenden Sie die Leertaste, um die Warnpieptonfunktion zu aktivieren. Wenn die Temperatur der CPU/System/PWM den Temperaturgrenzwert der Pieptonfunktion überschreitet, wird ein Warnpiepton abgegeben. Beep Temp. Dieses Element bestimmt den Temperaturgrenzwert für die Warnfunktion. ※ Die Ausschalttemperatur muss höher als die Warntemperatur eingestellt werden. AW8D...
  • Seite 40 Elements höher oder niedriger als der Ober- bzw. Untergrenzwert ist, wird ein Warnpiepton abgegeben. High/Low Limit Diese Elemente bestimmen den Spannungsober- und untergrenzwert. ※ Der Wert für den oberen Grenzwert muss über dem Wert für den unteren Grenzwert liegen. AW8D...
  • Seite 41 Verwenden Sie die Leertaste, um die Warnpieptonfunktion zu aktivieren. Wenn die Drehzahl des Lüfters niedriger als der untere Grenzwert ist, wird ein Warnpiepton abgegeben. Low Limit Diese Elemente bestimmen den Ober- und Untergrenzwert der Lüfterdrehzahl. ※ Nur Lüfter mit 3-pol. Steckern verfügen über eine Funktion zur Überwachung der Geschwindigkeit. AW8D...
  • Seite 42 Diese Einstellungen legen die Ober- und Untergrenze des für den Lüfter gewünschten PWM-Arbeitszyklus fest. DC Fan Voltage High/Low Hier können Sie den Ober- und Untergrenzwert der Spannung, die der Lüfter erhalten kann, einstellen. ※ Der Wert für den oberen Grenzwert muss über dem Wert für den unteren Grenzwert liegen. AW8D...
  • Seite 43 Hier können Sie den Ober- und Untergrenzwert der Temperatur zur Steuerung der Lüfterdrehzahl einstellen. DC Fan Voltage High/Low Hier können Sie den Ober- und Untergrenzwert der Spannung, die der Lüfter erhalten kann, einstellen. ※ Der Wert für den oberen Grenzwert muss über dem Wert für den unteren Grenzwert liegen. AW8D...
  • Seite 44 Hier können Sie den Ober- und Untergrenzwert der Temperatur zur Steuerung der Lüfterdrehzahl einstellen. DC Fan Voltage High/Low Hier können Sie den Ober- und Untergrenzwert der Spannung, die der Lüfter erhalten kann, einstellen. ※ Der Wert für den oberen Grenzwert muss über dem Wert für den unteren Grenzwert liegen. 3-10 AW8D...

  • Seite 45: Standard Cmos Features

    Channel 4 Master/Slave" (IDE-Kanal 4 Master/Slave) erscheinen nur, wenn das Element "On-Chip SATA" (Onchip Serial ATA) im "On-Chip IDE Device" (Onchip IDE-Gerät)-Menü auf [Enhanced Mode] (Erweitert-Modus) oder auf [Auto Mode] (Auto-Modus), wenn SATA-Anschlüsse mit Geräten verbunden sind, eingestellt wurde. AW8D 3-11...

  • Seite 46: Kehren Sie Hier Zum Setup-Menü Standard Cmos Features Zurück

    Dieses Element zeigt die Anzahl der Zylinder, die als „Landezone“ für die Lese/Schreibköpfe dienen. Sector Dieses Element konfiguriert die Anzahl der Sektoren pro Spur. Kehren Sie hier zum Setup-Menü Standard CMOS Features zurück Drive A & Drive B Mit diesem Element stellen Sie den installierten Floppylaufwerkstyp ein (normalerweise nur LaufwerkA) 3-12 AW8D...
  • Seite 47 Arbeitsspeichers ist normalerweise 640K für Systeme mit 640K oder mehr auf dem Motherboard integrierten Speicher. Extended Memory Dieses Element zeigt die Menge des erweiterten Speichers, der während des Systemstarts erkannt wird. Total Memory Dieses Element zeigt den gesamten zur Verfügung stehenden Systemspeicher. AW8D 3-13...

  • Seite 48: Advanced Bios Features

    Software-Threads gleichzeitig zu bearbeiten. Damit erhalten Sie bessere Leistung und Systemansprechbarkeit beim Bearbeiten mehrerer Anwendungen. Quick Power On Self Test Wenn auf [Enabled] gestellt, beschleunigt dieses Element den Power On Self Test (POST) nach dem Systemanschalten. Das BIOS verkürzt bzw. überspringt einige Tests während des POST. 3-14 AW8D...

  • Seite 49: Cpu Feature

    Diese Option steht nur bei bestimmten Prozessoren mit Execute Disable Bit (XD bit) Funktion zur Verfügung. Ist diese Option auf [Enabled] (aktiviert) gestellt, kann Ihr Prozessor die Verwendung von Datenseiten zur Ausführung schädlicher Software verhindern und damit Ihren Speicher schützen. Virtualization Technology Diese Option aktiviert oder deaktiviert zusätzlichen Hardware-Fähigkeiten Virtualization-Technologie. AW8D 3-15...

  • Seite 50: Kehren Sie Hier Zum Setup-Menüadvanced Bios Features Zurück

    Dieses Element bestimmt, wann das System nach einem Kennwort fragt – bei jedem Systemstart oder nur beim Aufrufen des BIOS-Setup. [Setup]: Das Kennwort wird nur beim Aufrufen des BIOS-Setup abgefragt. [System]: Das Kennwort wird bei jedem Systemstart abgefragt. 3-16 AW8D...
  • Seite 51 Taktsignale an diese nicht genutzten PCI-Steckplätze. [No]: Das System sendet immer Taktsignale an alle PCI-Steckplätze. ※ Stellen Sie diese Option auf [Disabled], wenn Ihr System Karten enthält, die es nicht automatisch erkennen kann und, was zu Fehlfunktionen führen kann. AW8D 3-17...

  • Seite 52: Advanced Chipset Features

    Dieses Element regelt die Anzahl der DRAM-Takte für die DRAM-Parameter. Memory Hole At 15M-16M Wenn auf [Enabled] gestellt, wird die Speicheradresse bei 15M-16M Erweiterungskarten reserviert, welche diese Einstellung erfordern. Dies macht den Speicher von 15MB aufwärts für das System unzugänglich. Lassen Sie dieses Element bei seiner Voreinstellung. 3-18 AW8D...

  • Seite 53: Kehren Sie Hier Zum Setup-Menü Advanced Chipset Features Zurück

    Dieses Element bestimmt den Modus einer PCI-Express Addon-Karte. Kehren Sie hier zum Setup-Menü Advanced Chipset Features zurück PEG Force X1 Mit der [Aktiviert]-Einstellung setzt dieses Element den PEG-Anschluss auf den x1 Modus herab. Init Display First Mit dieser Einstellung können Sie die primäre Grafikkarte wählen. AW8D 3-19...

  • Seite 54: Integrated Peripherals

    Dieses Menüelement bestimmt den Modus für On-Chip Serial ATA. [IDE]: On-Chip Serial ATA dient als IDE-Modus. [RAID]: On-Chip Serial ATA dient als RAID-Modus. [AHCI]: Der Onchip Serial ATA arbeitet im AHCI (Advanced Host Controller Interface)-Modus für eine erhöhte Leistung und Verwendbarkeit. 3-20 AW8D...
  • Seite 55 [IDE-2]: Der "IDE1"-Anschluss arbeitet als [Secondary Master] (Sekundärer Master) und [Secondary Slave] (Sekundärer Slave). Die "SATA1" und "SATA3" Anschlüsse arbeiten als [Primary Master] (Primärer Master) und [Primary Slave] (Primärer Slave). Die übrigen "SATA2" und "SATA4" Anschlüsse sind deaktiviert. AW8D 3-21...
  • Seite 56 Wählen Sie die Einstellung [BIOS] (Default-Einstellung) für Legacy-Betriebssysteme (z.B. DOS), die keine USB-Tastatur unterstützen. USB Mouse Support via Wählen Sie die Einstellung [BIOS] (Default-Einstellung) für Legacy-Betriebssysteme (z.B. DOS), die keine USB-Maus unterstützen. On-Chip Audio Controller Diese Option aktiviert oder sperrt den OnChip-Audiocontroller. 3-22 AW8D...
  • Seite 57 Diese Option aktiviert oder sperrt den Serial ATA Controller. SATA RAID Mode Mit dieser Einstellung können Sie den RAID-Modus des OnBoard SATA-Controllers aktivieren/deaktivieren. SATA Option ROM Mithilfe dieser Option können Sie das Boot-ROM des On-Chip Serial ATA RAID zum Hochbooten des Systems verwenden. AW8D 3-23...

  • Seite 58: Power Management Setup

    [Instant-Off]: Drücken und Loslassen des Netzschalters schaltet das System sofort aus. Wake Up by PME# of PCI Ist diese Option aktiviert [Enabled], kann das System (aus dem Soft-Off-Status) über den Zugriff auf eine PCI-Erweiterungskarte aufgeweckt werden. Die PCI-Karte muss dabei die Wake-Up-Funktion unterstützen. 3-24 AW8D...
  • Seite 59 <Eingabe>. [Hot KEY]: Schalten Sie mit einer der Funktionstasten (<F1> - <F12> ) das System an. [Mouse Left]: Doppelklicken Sie die linke Maustaste, um das System anzuschalten. [Mouse Right]: Doppelklicken Sie die rechte Maustaste, um das System anzuschalten. AW8D 3-25...
  • Seite 60 Zustand zurück, in dem es sich vor dem Stromausfall befand. Wenn der Systemstrom beim Netzstromausfall ausfällt, bleibt es ausgeschaltet, wenn der Strom wiederkehrt. Wenn das Systemstrom beim Netzstromausfall an ist, schalet sich das System wieder an, wenn der Strom wiederkehrt. 3-26 AW8D...

  • Seite 61: Pnp/Pci Configurations

    Dieses Element stellt jeden System-Interrupt auf [PCI Device] oder [Reserved]. PCI/VGA Palette Snoop Dieses Element bestimmt, ob MPEG ISA/VESA VGA-Karten mit PCI/VGA kooperieren können. [Enabled]: MPEG ISA/VESA VGA Karten kooperieren mit PCI/VGA. [Disabled]: MPEG ISA/VESA VGA Karten kooperieren nicht mit PCI/VGA. AW8D 3-27...

  • Seite 62: Load Fail-Safe Defaults

    Diese Option schützt die BIOS-Konfiguration oder beschränkt den Zugriff auf den Computer selbst. 3.11 Save & Exit Setup Diese Option speichert Ihre Änderungen und verlässt das BIOS-Setup-Menü. 3.12 Exit Without Saving Diese Option verlässt das BIOS-Setup-Menü, ohne die Änderungen zu speichern. 3-28 AW8D...

  • Seite 63: Treiber Und Hilfsprogramm

    [Manual]: Klicken Sie diese Option, um das Bedienungsanleitungs-Menü zu öffnen. • [Utility]: Klicken Sie diese Option, um das Hilfsprogramm-Installationsmenü zu öffnen. • [ABIT Utility]: Klicken Sie diese Funktion, um das Installationsmenü für exklusive ABIT-Hilfsprogramme zu öffnen. • Browse CD]: Klicken Sie diese Option, um den Inhalt der “Treiber und Hilfsprogramm CD”...

  • Seite 64: Intel Chipset Software Installations-Hilfsprogramm

    Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs. Klicken Sie Option [Intel Chipset Software Installation Utility] unter dem Karteireiter [Drivers]. Die folgende Anzeige erscheint: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. AW8D...

  • Seite 65: Intel Matrix Storage Technologie Treiber

    Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs. Klicken Sie Option [Intel Matrix Storage Technology Driver] unter dem Karteireiter [Drivers]. Die folgende Anzeige erscheint: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. AW8D...

  • Seite 66: Realtek Audiotreiber

    Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs. Klicken Sie Option [Audio Driver] unter dem Karteireiter [Drivers]. Die folgende Anzeige erscheint: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. AW8D...

  • Seite 67: Realtek Lan-Treiber

    Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs. Klicken Sie Option [LAN Driver] unter dem Karteireiter [Drivers]. Die folgende Anzeige erscheint: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. AW8D...

  • Seite 68: Silicon Image 3132 Sata Treiber

    Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs. Klicken Sie Option [Sil3132 SATA Driver] unter dem Karteireiter [Drivers]. Die folgende Anzeige erscheint: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. AW8D...

  • Seite 69: Silicon Image 3132 Sata Raid Treiber

    Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs. Klicken Sie Option [Sil3132 SATA RAID Driver] unter dem Karteireiter [Drivers]. Die folgende Anzeige erscheint: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. AW8D...

  • Seite 70: Usb 2.0-Treiber

    Dieses Hilfsprogramm installieren: Klicken Sie auf den Karteireiter [ABIT Utility] des Installationsmenüs. Klicken Sie Option [ABIT Guru] unter dem Karteireiter [ABIT Utility]. Die folgende Anzeige erscheint: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren.

  • Seite 71: Anhang

    Erkennt die CPU-Informationen, inklusive Marke, SMI-Typ (Cyrix oder Intel) und CPU-Niveau (586 oder 686). Initialisiert Interrupt-Vektortabelle. Wenn nicht speziell definiert, werden alle H/W Interrupts auf SPURIOUS_INT_HDLR & S/W Interrupts auf SPURIOUS_soft_HDLR gesteuert. Erster EARLY_PM_INIT Switch. Lädt die Tastatur-Matrix (Notebook-Plattform) HPM-initialisierung (Notebook-Plattform) AW8D...
  • Seite 72 Passwort löschen gemäß H/W Jumper (Option) Zeigt die Nummer der Prozessoren an (Multi-Prozessor-Plattform) Zeigt das PnP-Logo an Frühe ISA PnP-Initialisierung -Weist CSN jedem ISA PnP-Gerät zu. Initialisiert den kombinierten Trend Anti-Virus-Code. (Optionale Eigenschaft) Zeigt Meldungen für AWDFLASH.EXE von dem FDD (optional) AW8D...
  • Seite 73 Liest die HDD Bootsector-Informationen für den Trend Anti-Virus-Code 1. L2 Cache aktivieren 2. Sommerzeit programmieren 3. Boot-up-Geschwindigkeit programmieren 4. Letzte Chipset Initialisierung 5. Letzte Energie Management Initialisierung 6. Bildschirm löschen & Übersichtstabelle anzeigen 7. K6 Schreibbelegung programmieren 8. Programmiert P6 Class Write Combining AW8D...

  • Seite 74: Ac2005 Post Code Definition

    Freigabe des Einschaltsignales (Power On) 9.4. LDT Bus Stromversorgung freigeben 9.5. PWM für CPU Innenspannung freigeben 9.6. CPU Innenspannung freigeben 9.7. Prüfen der CPU Innenspannung 9.8. Freigabe des ATX-Netzteils 9.9. Herunterfahr-Sequenz beendet Andere F.0. Tasten-Reset F.1. SoftMenu-Reset F.2. Hochfahr-Sequenz Timeout F.3. Herunterfahr-Sequenz Timeout AW8D...

  • Seite 75: Troubleshooting (Wo Sie Technische Hilfe Finden?)

    Löschtaste, um das BIOS-Setup aufzurufen und dort die korrekten Einstellungen vorzunehmen. Wenn dies immer noch nicht hilft, probieren Sie Schritt 3. 3. Der gleiche Vorgang wie Schritt 2, aber hierbei ziehen Sie die ATX-Netzanschlüsse vom Mainboard und entfernen die Mainboard-Batterie während der Entladung des CMOS. AW8D...
  • Seite 76 Beispiel 1: AA8XE und SCSI 29160 Fehlfunktion Beispiel 2: AA8XE kann nicht gebootet werden, POST Code AF Beispiel 3: AA8XE (System friert ein bei Wiederaufnahme nach S3) • Motherboard: Geben Sie den Modellnamen und Revisionsnummer Ihres Motherboards ein. Beispiel: AA8XE REV: 1.00 AW8D...
  • Seite 77 F: Ist das Motherboard beschädigt? Muss ich es an den Händler zurückgeben oder eine RMA-Anfrage stellen? A: Nachdem Sie alle Schritte der Fehlerbehebung erfolglos durchgeführt haben, oder eine offensichtliche Beschädigung des Motherboards besteht, wenden Sie sich bitte an unsere RMA-Center. (http://www2.abit.com.tw/page/en/contact/index.php?pFUN_KEY=18000&pTITLE_IMG) AW8D...

  • Seite 78: Formblatt Für Technische Hilfe

    5.2.2 Formblatt für technische Hilfe Land: Vorname: Nachname: Betreff: Motherboard: BIOS-Version: CPU: Speicher-Markenname: Speichergröße: Speicherkonfiguration: Grafikkarte: Grafiktreiber-Version: Netzteil Hersteller: Netzteil-Leistung: Speichergeräte: Optische Geräte: Andere Geräte: Betriebssystem: Problembeschreibung: AW8D...

  • Seite 79: Abit Kontaktinformationen

    Tel: 43-1-7346709 Fax: 43-1-7346713 Deutschland und Benelux (Belgien, Niederlanden, Luxemburg), Frankreich, Italien, Spanien, Portugal, Griechenland, Dänemark, Norwegen, Schweden, Finnland, und die Schweiz AMOR Computer B.V. (ABIT's European Office) Jan van Riebeeckweg 15, 5928LG, Venlo, The Netherlands Tel: 31-77-3204428 Fax: 31-77-3204420 Shanghai ABIT Computer (Shanghai) Co.
