2.6 Anschluss von optionalen Geräten

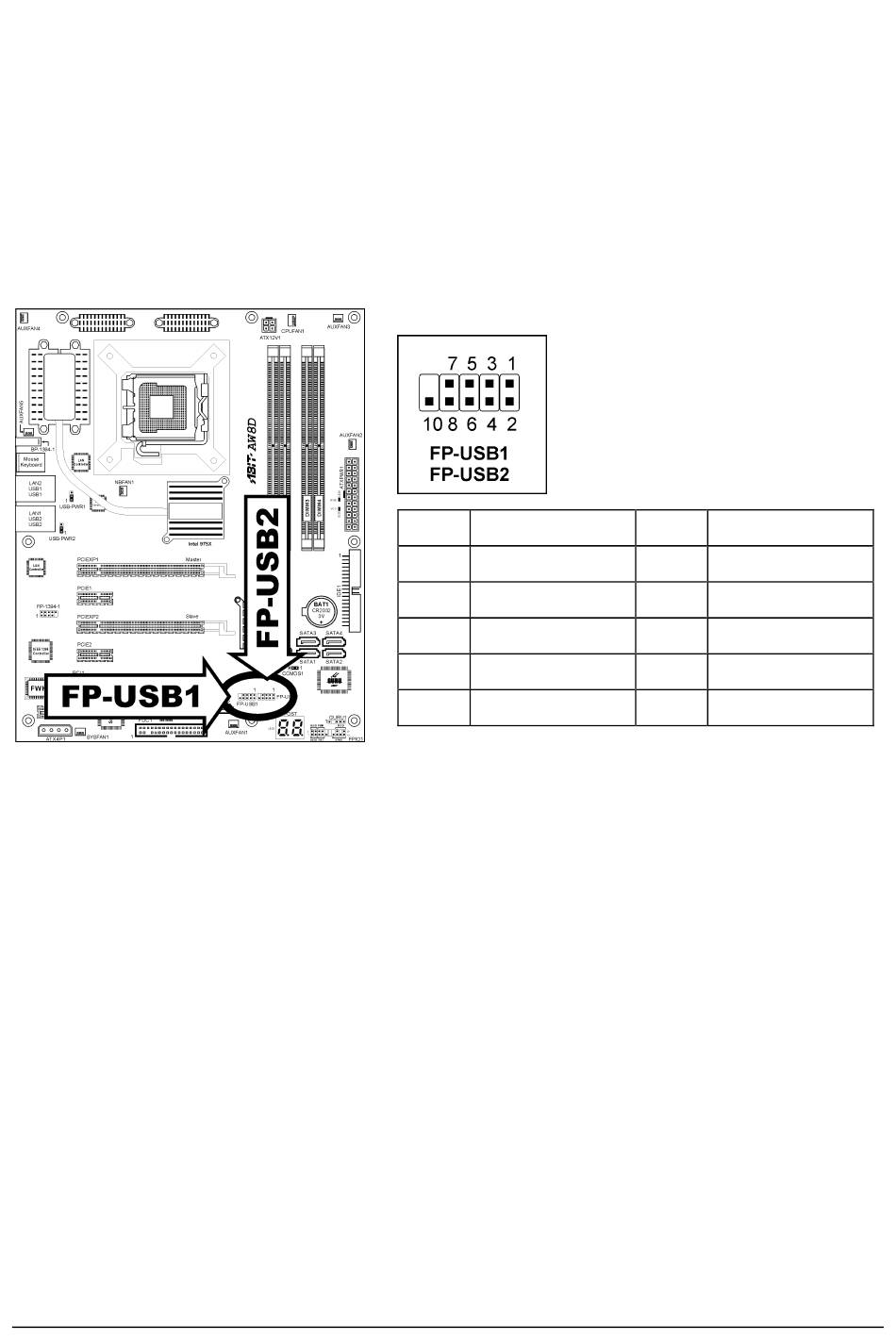

2.6.1 Zusätzliche USB Port-Header
Außer den 4x USB 2.0 Buchsen an der E/A-Anschlussleiste der Rückseite bietet dieses
Motherboard zwei weitere interne USB 2.0 Anschlüsse. Jeder Anschluss unterstützt zwei weitere
USB 2.0 Anschlüsse über Anschluss eines Kabels an die E/A-Anschlussleiste der Rückseite oder
USB-Buchsen an der Frontseite Ihres Gehäuses.
※ Prüfen Sie, dass die Anschlusskabel dieselbe Kontaktbelegung aufweisen.
2-22
Pin-Nr.
Pin-Zuweisung
1
VCC
3
Data0 -
5
Data0 +
7
Erde
9
NC
Pin-Nr.
Pin-Zuweisung
2
VCC
4
Data1 -
6
Data1 +
8
Erde
10
NC
AW8D
