4. Bedienelemente/Funktionen

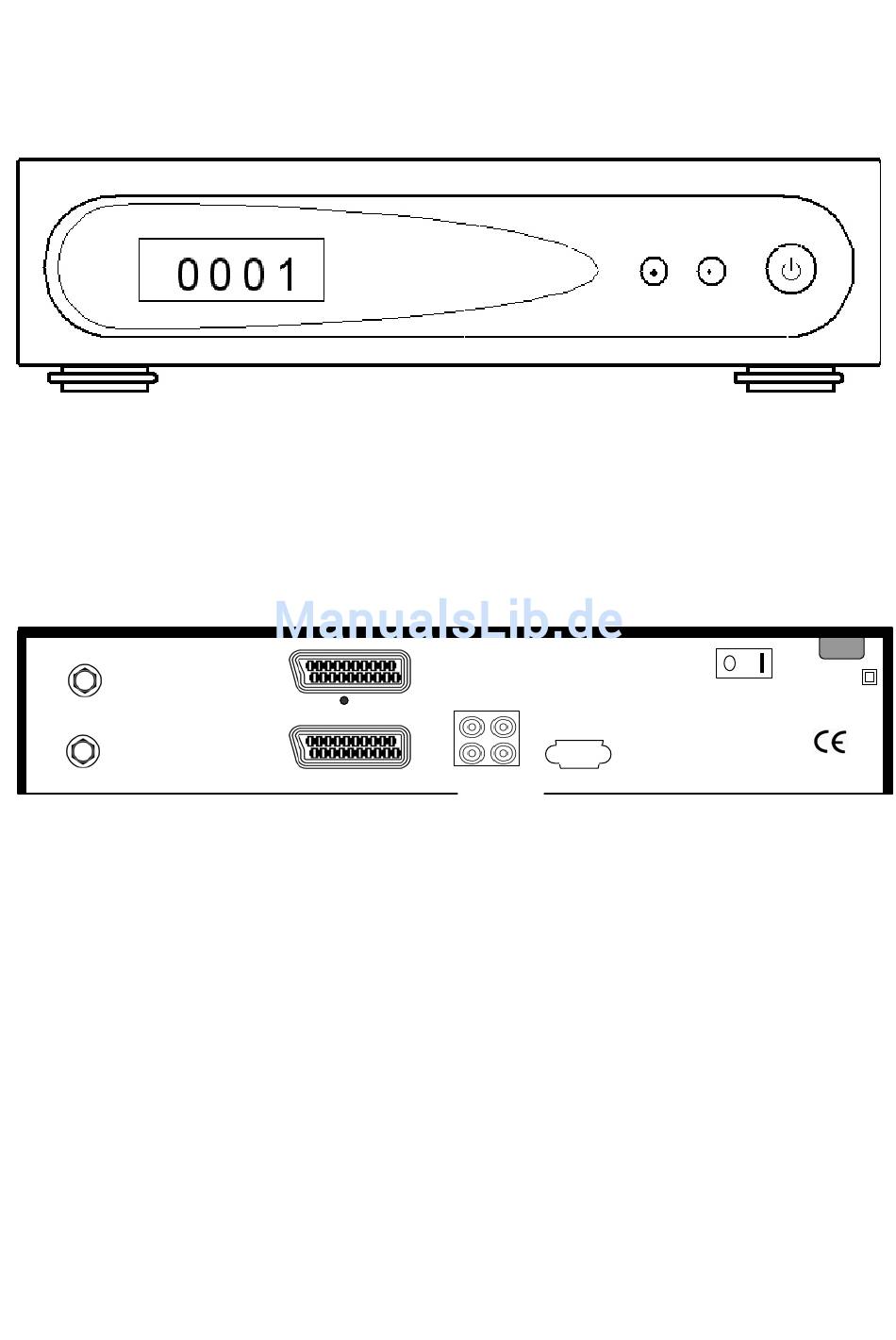

4.1 Vorderansicht

- Ein/Aus-Knopf
zum Umschalten vom Standby- in den Betriebsmodus und umgekehrt;
- LED-Display (vierstellig)
zeigt im Standby-Modus die Uhrzeit und im Betriebsmodus die gewählte Programmnummer an;
- Infrarotempfänger
erkennt die als Infrarotsignale übertragenen Befehle der Fernbedienung;
- Programmwahl auf- oder abwärts
im Menümodus zum Scrollen nach oben oder unten und im Programmodus zur Auswahl eines Programms
in auf- oder absteigender Reihenfolge;
LNB INPUT
950~2150 MHz
DC 13/18V 400mA max.
LOOP OUT
4.2 Rückansicht
-. LNB IN PUT:
ZF Eingang von LNB zum digitalen Tuner
-. LOOP OUT
ZF Loop-Through-Ausgang digitaler Tuner
-. AUDIO-L
Audio-Ausgang links
-. AUDIO-R
Audio-Ausgang rechts
-. Digital Audio
S/PDIF Digital Audio Ausgang
-. VIDEO
Video-Ausgang
-. TV SCART
SCART-Buchse zum Anschluß eines TV-Gerätes
-. VCR SCART
SCART-Buchse zum Anschluß eines Videorecorders, eines analogen Receivers oder einer Stereoanlage
-. RS-232C
serielle Low-Speed-Schnittstelle
TV
AUDIO VIDEO
L
R
0/12V
VCR
Digital Audio
6
RS-232C
90~250V ~
50/60Hz, 30W
MADE IN KOREA
