1.6 Rohranschluss
Heben Sie die gusseiserne Deckplatte vom
Kaminofen.
Beachten Sie bitte, dass der runde gussei-
serne Deckel nicht entfernt werden muss,
wenn der Kaminofen mit einem nach hin-
ten hinausgehenden Rauchrohr montiert
wird. Soll das Rauchrohr aber nach oben hi-
nausgehen, muss der Deckel abgeschraubt
werden.
Montage mit oberem Rauchausgang
Der Kaminofen ist ab Werk so vormon-
tiert, dass der beiliegende Rauchausgang
(1) mit dem beiliegenden Kugelfänger und
den Schrauben gegen oben gerichtet
montiert wird. Der Kugelfänger, der ver-
hindern soll, dass der Schornsteinfeger
die Rauchleitplatten beim Fegen beschä-
digt, besteht aus der 125 mm langen bei-
liegenden Stange.
Montage mit hinterem Rauchausgang
Soll beim Kaminofen der Rauchabzug
nach hinten gehen, demontiert man die
runde Platte, die mithilfe zweier Schrau-
ben an der Ofenrückseite festgemacht
ist. Dazu schlägt man das Blechteil an
der inneren Konvektionsrückplatte mit-
hilfe eines Hammers mit kurzen, geziel-
ten Schlägen bei den „Brücken", die das
Teil festhalten, heraus. Die gusseiserne
Verschlusskappe wird durch Drehen
gegen den Uhrzeigersinn von der Rück-
platte entfernt und auf der inneren Topplatte durch Herunterdrücken und Drehen im Uhrzei-
gersinn wieder montiert. Die Verschlusskappe kann als Reinigungskappe dienen und bei der
jährlichen Reinigung des Ofens den Zugang erleichtern. Der Rauchabzug wird zentriert und
an der Rückseite des Ofens mit den beigefügten Stiften und Schrauben befestigt. Bei einem
nach hinten gerichteten Rauchausgang muss der Kugelfang nicht verwendet werden.

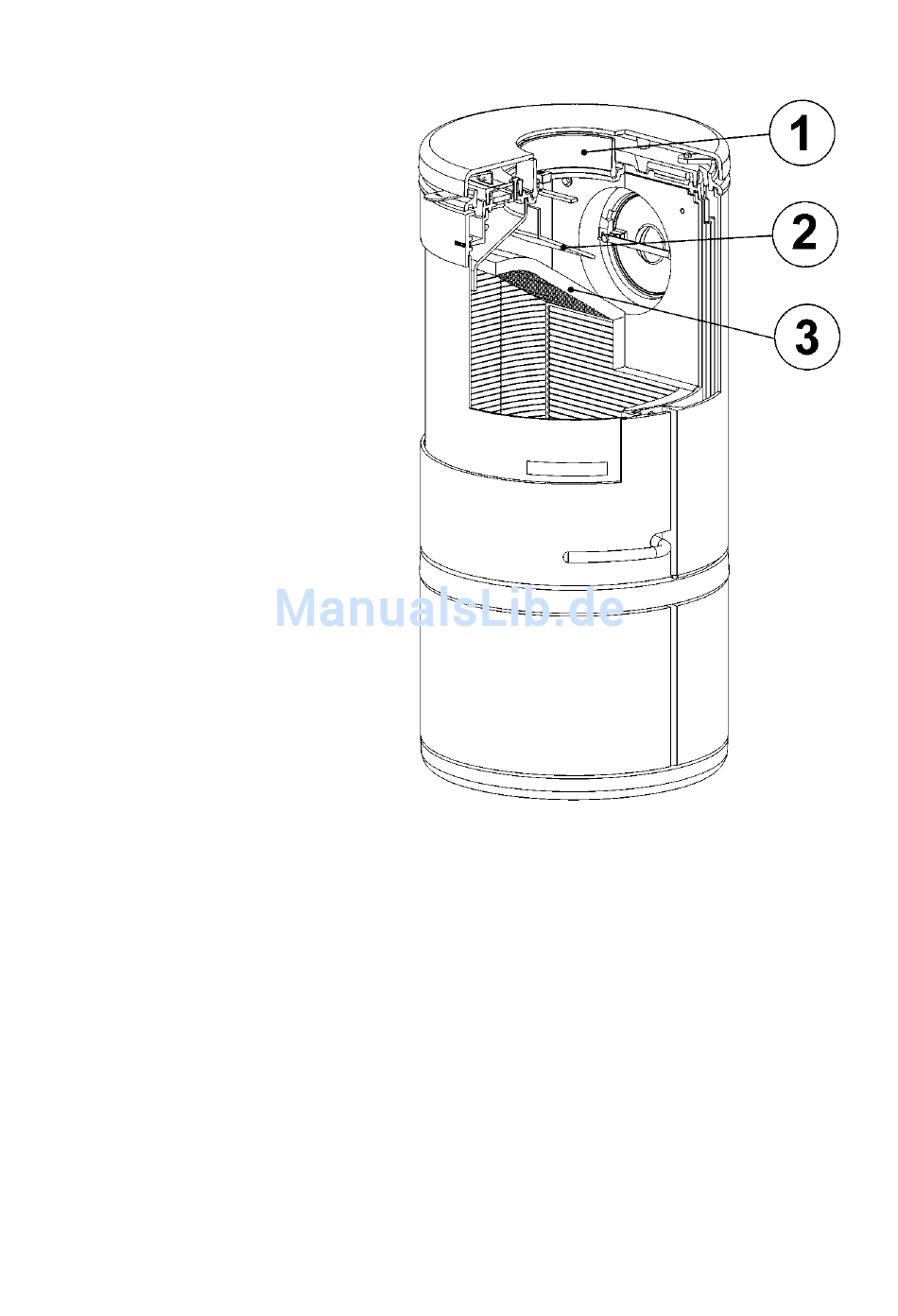

Anbringungsort von Rauchleitplatten
Die Rauchleitplatten (2) und (3), die in Vermiculit ausgeführt sind, sind bei Lieferung mon-
tiert.
Stellen Sie sicher, dass die Rauchleitplatten korrekt montiert sind, bevor der Ofen angeheizt
wird. (Siehe Skizze.)
