1.6 Rohranschluss
Heben Sie die gusseiserne Deckplatte vom Kaminofen.
Beachten Sie bitte, dass der runde gusseiserne Deckel nicht entfernt werden muss, wenn der
Kaminofen mit einem nach hinten hinausgehenden Rauchrohr montiert wird. Soll das Rauch-
rohr aber nach oben hinausgehen, muss der Deckel abgeschraubt werden.
Montage mit oberem Rauchausgang
Der Kaminofen ist ab Werk so vormontiert, dass der beiliegende Rauchausgang (1) mit dem
beiliegenden Kugelfänger und den Schrauben gegen oben gerichtet montiert wird. Der Kugel-
fänger, der verhindern soll, dass der Schornsteinfeger die Rauchleitplatten beim Fegen be-
schädigt, besteht aus der 125 mm langen beiliegenden Stange.
Montage mit hinterem Rauchausgang
Soll beim Kaminofen der Rauchabzug nach hinten
gehen, demontiert man die runde Platte, die mithilfe
zweier Schrauben an der Ofenrückseite festgemacht
ist. Dazu schlägt man das Blechteil an der inneren
Konvektionsrückplatte mithilfe eines Hammers mit
kurzen, gezielten Schlägen bei den „Brücken", die das
Teil festhalten, heraus. Die gusseiserne Verschlus-
skappe wird durch Drehen gegen den Uhrzeigersinn
von der Rückplatte entfernt und auf der inneren Topp-
latte durch Herunterdrücken und Drehen im Uhrzei-
gersinn wieder montiert. Die Verschlusskappe kann
als Reinigungskappe dienen und bei der jährlichen
Reinigung des Ofens den Zugang erleichtern. Der
Rauchabzug wird zentriert und an der Rückseite des
Ofens mit den beigefügten Stiften und Schrauben be-
festigt. Bei einem nach hinten gerichteten Rauchaus-
gang muss der Kugelfang nicht verwendet werden.

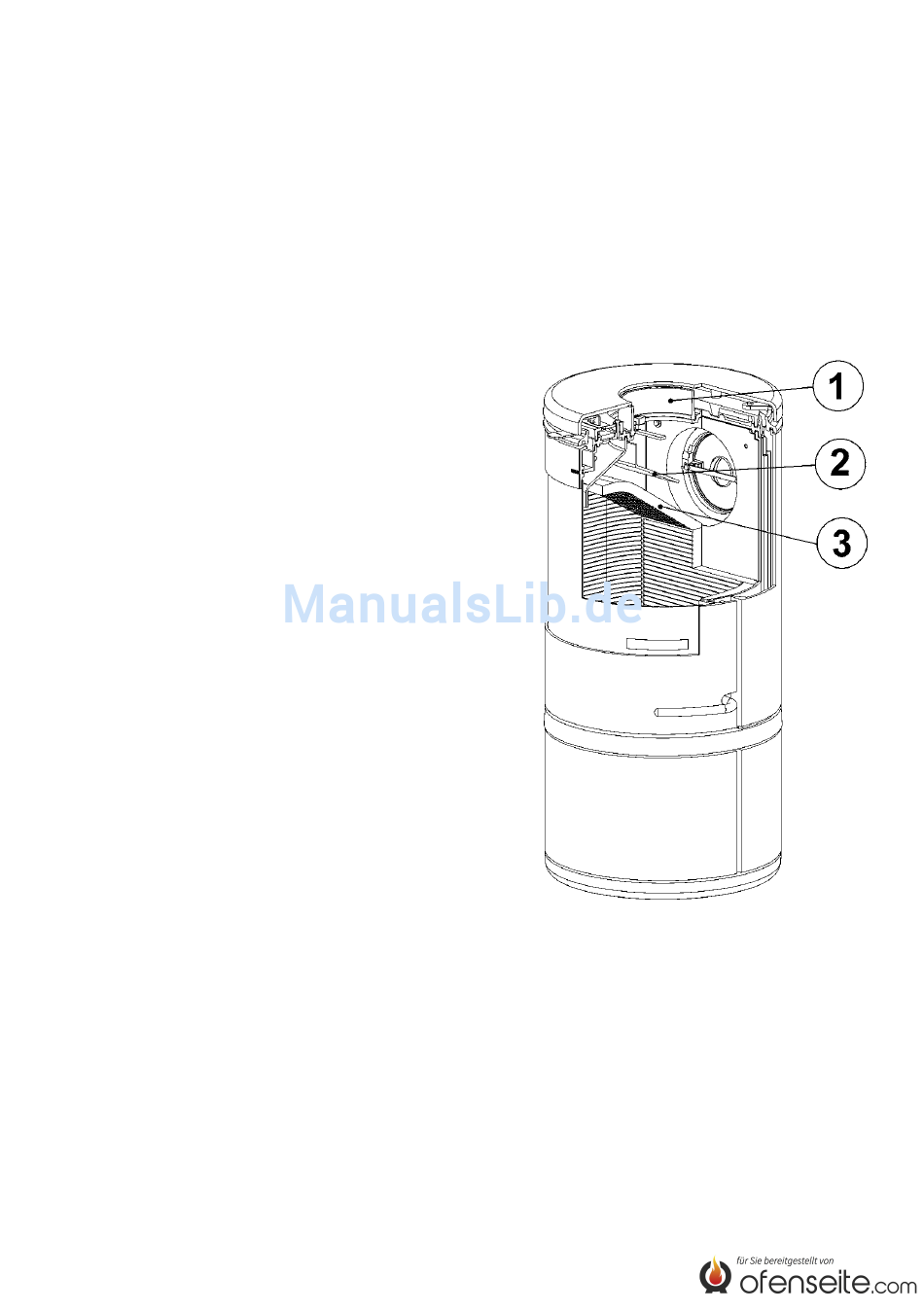

Anbringungsort von Rauchleitplatten
Die Rauchleitplatten (2) und (3), die in Vermiculit aus-
geführt sind, sind bei Lieferung montiert.
Stellen Sie sicher, dass die Rauchleitplatten korrekt
montiert sind, bevor der Ofen angeheizt wird. (Siehe
Skizze.)

1.7 Anschluss an einen gemauerten Schornstein

Eine Mauerbuchse für das Rauchrohr wird in die Wand eingemauert und das Rauchrohr in
diese eingeführt. Das Rohr darf nicht selbst in die Schornsteinöffnung hineingesteckt werden,
sondern darf nur bis zur Innenseite der Lichtöffnung des Schornsteins reichen. Die Verbindun-
gen Ofen/Rohr und Rohr/Mauerbuchse werden mit der beigefügten Glasschnur abgedichtet.
Normalerweise ist es nicht erforderlich, evtl. Rohrverbindungen abzudichten.
Um Verlust von Schornsteinzug zu vermeiden, ist es von Vorteil, evtl. Übergänge vom senk-
rechten zum waagrechten Rauchrohr mit einer weichen Biegung zu montieren.
Die Bemessung des Rauchrohrs muss den nationalen und örtlichen Bestimmungen genügen.
Morsø empfiehlt jedoch ein Rauchrohr aus 2 mm Stahlplatte, da das zu einer längeren Le-
bensdauer des Rauchrohres führt.
