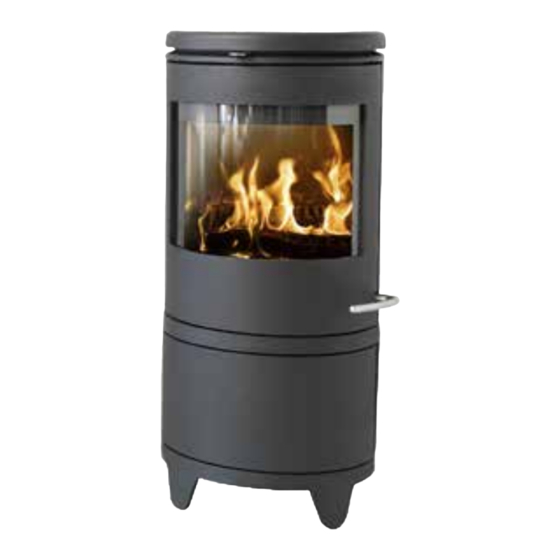

Morso 7642 Aufstellungs- Und Bedienungsanleitung
Entwurf: monica ritterband
Vorschau ausblenden
Andere Handbücher für 7642:
- Aufstellungsanleitung und bedienungsanleitung (20 Seiten)
Verwandte Anleitungen für Morso 7642
Inhaltszusammenfassung für Morso 7642
- Seite 1 Aufstellungs- und Bedienungsanleitung 7642, 7644, 7648, 7650 & 7690 Design: Monica Ritterband DIN · EN 13240 · 15a B-VG MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch zum Kauf Ihres neuen Morsø-Ofens! Morsø, der größte Anbieter auf dem dänischen Markt, stellt seit 1853 Kaminöfen von höchster Qualität her. Beachten Sie bitte die folgenden Anweisungen, damit Sie an Ihrem neuen Ofen viele Jahre lang Freude haben. Inhalt Aufstellen Ihres Morsø-Ofens Seite Nr. -
Seite 3: Aufstellen Ihres Morsø-Ofens
1.0 Aufstellen Ihres Morsø-Ofens 1.1 Auspacken des Ofens Morsø-7600-Öfen wiegen zwischen 130 und 160 kg. Zur Vermeidung jedweder Schäden beim Auspacken und der Montage des Ofens wird empfohlen, dass diese Arbeit von 2 Personen aus- geführt wird. Die lose aufliegende Topplatte ist zu entfernen, bevor die Brennkammer von der Holzpalette gehoben wird. - Seite 4 Min. Abstand zu brennbarem Material: Ofen typ Hinter dem Ofen (A) Zu Seiten des Ofens Abstand zum Mo- biliar Morsø 7600 150 mm 350 mm 1200 mm nicht isoliertes Rohr Mit Rücksicht auf Wärmezirkulation, Reinigung und evtl. Säuberung des Ofens von innen, sollte der Abstand zum Mauerwerk 20 cm betragen.
-
Seite 5: Schornstein
1.5 Schornstein Wenn es die örtlichen Bestimmungen erlauben, kann der Ofen an einen Schornstein ange- schlossen werden, an den bereits eine andere geschlossene Feuerstelle angeschlossen ist (z.B. eine Ölfeuerung oder ein anderer Kaminofen). Beachten Sie eventuelle Anforderungen an den Anbringungsort des Rauchrohres, wenn zwei oder mehrere Feuerstellen an densel- ben Schornstein angeschlossen werden. -
Seite 6: Ofenrohranschluss
1.6 Rohranschluss Heben Sie die gusseiserne Deckplatte vom Kaminofen. Beachten Sie bitte, dass der runde gussei- serne Deckel nicht entfernt werden muss, wenn der Kaminofen mit einem nach hin- ten hinausgehenden Rauchrohr montiert wird. Soll das Rauchrohr aber nach oben hi- nausgehen, muss der Deckel abgeschraubt werden. -
Seite 7: Anschluss An Einen Gemauerten Schornstein
1.7 Anschluss an einen gemauerten Schornstein Eine Mauerbuchse für das Rauchrohr wird in die Wand eingemauert und das Rauchrohr in diese eingeführt. Das Rohr darf nicht selbst in die Schornsteinöffnung hineingesteckt werden, son- dern darf nur bis zur Innenseite der Lichtöffnung des Schornsteins reichen. Die Verbindungen Ofen/Rohr und Rohr/Mauerbuchse werden mit der beigefügten Glasschnur abgedichtet. -
Seite 8: Faktoren, Die Den Schornsteinzug Beeinflussen
1.9 Faktoren, die den Schornsteinzug beeinflussen Tritt beim Öffnen der Feuerungstür Rauch aus, beruht das auf schlechtem Schornsteinzug. Für diesen Ofentyp ist ein Schornsteinzug von mindestens 12 PA erforderlich, damit die Verbrennung zufriedenstellend verläuft und kein Rauch austritt. Die Gefahr des Rauchaustritts besteht jedoch auch, wenn die Ofentür bei sehr starkem Heizen geöffnet wird, weshalb davon abzuraten ist. - Seite 9 Wertetripel zur Berechnung des Schornsteins nach EN 1384-2 ”Abgasanlagen - Wärme- und strömungstechnische Berechnungsverfah- ren - Teil 2: Abgasanlagen mit mehreren Feuerstätten” für den Kaminofen serie 7600 der Firma Morsø Jernstøberi A/S, Furvej 6, DK-7900 Nykøbing Mors Nennwärmeleistung 6,2 kW Betriebsweise geschlossen Brennstoff Scheitholz...
-
Seite 10: Feuerungstechnik/Einsatz Des Ofens
2.0 Feuerungstechnik/Einsatz des Ofens Ihr Ofen ist so konstruiert, dass an zwei Stellen Luft zugeführt wird. Die sekundäre Luftzufuhr mit vorgewärmter Luft wird der Verbrennung mit hoher Geschwin- digkeit über das Glas zugeführt. Sie wird mit dem Handgriff über der Tür reguliert. Die Ver- brennungsluft wird durch Schieben des Handgriffs nach rechts zugeführt und durch Schieben nach links geschlossen. - Seite 11 WICHTIG! Holz ist ein äußerst gashaltiges Material (ca. 75%). Diese Gase werden beim Heizen und beim Anzünden des Holzes freigesetzt, weshalb sie nach dem Einlegen von Holz unbe- dingt rasch angezündet werden müssen. Wenn des Holz nur glimmt – insbesondere, nachdem es neu hineingeschoben wurde –, gibt es eine starke Rauchentwicklung, die schlimmstenfalls zu einer explosionsartigen Entflammung der Gase mit etwaigen Fol- geschäden am Ofen führen kann.
-
Seite 12: Anheizen Und Feuerungsintervalle
2.2 Anheizen und Feuerungsintervalle Beim Anzündvorgang wird eine große Luftmenge benötigt. Heizt man einen ganz kalten Ofe- nein, muss die Tür während der ersten Minuten nur angelehnt werden, und gleichzeitig wird die Verbrennungsluftzufuhr auf Maximum geregelt. Behalten Sie immer rd. 1 cm Aschenschicht im Boden der Brennkammer. Diese Asche hat eine isolierende Wirkung und fördert eine gute Verbrennung. - Seite 13 5. Sind die unter Punkt 4 genannten Voraussetzungen erfüllt, verteilen Sie auf der Glut in einer Schicht max. 2 Holzscheite mit einem Gesamtgewicht von 1,5-2 kg, bzw. 25-30 cm Länge, unter Einhaltung von ca. 1 cm großen Abständen. 6. Bei einer Position der sekundären Luftzufuhr auf „Max.“ (of- fen) und geschlossener Tür zündet sich das neue Holz innerhalb einiger weniger Minuten an.
- Seite 14 Sie sollten die Ofentür auf den ersten 2-3 Zentimetern langsam öffnen und dann abwarten, bis der Druck ausgeglichen ist, bevor Sie die Tür ganz öffnen. Auf diese Weise vermeiden Sie Rauchbelästigung, insbesondere in Verbindung mit schlechtem Schornsteinzug. Die Ofentür sollten Sie bei starkem Heizen nie öffnen. Ausgebranntes Holz verwandelt sich in glühende Holzkohle.
-
Seite 15: Regelmäßige Wartung Des Ofens
3.0 Regelmäßige Ofenpflege 3.1 Wartung von außen Die gusseiserne Oberfläche des Ofens ist mit einer hitzebeständigen Senothermfarbe ge- strichen. Schützen Sie den Anstrich, indem Sie ihn nur mit einer weichen Staubsaugerdüse oder einem trockenen, fusselfreien Tuch reinigen. Der Anstrich kann mit der Zeit bei zu kräftigem Heizen einen gräulichen Schimmer bekom- men. -
Seite 16: Reinigung Des Ofens
Ursachen für zu schnellen Verschleiß der inneren Teile: - Zu kräftiges Heizen. - Verwendung von zu viel trockenem Holz (Möbelabfallholz). - Zu viel Ruß oben auf den Rauchleitplatten (siehe Abschnitt Reinigung). - Zu viel Asche in der Ascheschublade (siehe Abschnitt Asche). Dichtungen Im Lauf der Zeit verschleißen die Dichtungen in den Türen und sollten, um unkontrollierte Verbrennung zu vermeiden, nach Bedarf ausgewechselt werden. - Seite 17 1. Die untere Umlenkplatte wird ein bisschen gehoben, und wir in dieser Stellung gehalten. Die Seitensteine lösen sich damit. 2. Die Seitensteine können jetzt gekippt und ausgenom-men werden. 3. Zweite seitliche Steinplatte kippen und herausnehmen. 4. Wenn die Seitensteine und das Schlussstein herausgenom- men sind, werden die untere Umlenkplatte gesenkt und her- ausgenommen.
- Seite 18 5. Die obere Umlenkplatte wird vom Halter gehoben und herausgenommen. 6. Bitte stellen Sie sicher, dass die Rauchleit- und Steinplat- ten vor dem erneuten Anzünden nach einer Reinigung wie- der richtig montiert worden sind.
-
Seite 19: Wartungsteile Für 7600
Asche Wie oben beschrieben, sollte der Boden der Brennkammer mit einer Ascheschicht von ca. 1 cm bedeckt sein, damit eine hohe Verbrennungstemperatur erzielt wird. Wenn die Asche- schicht zu dick ist, muss die Asche in die Ascheschublade gefegt werden. Leeren Sie die Schublade, bevor diese ganz voll ist, damit die Asche um den Schüttelrost herum keine Isolierschicht bildet, denn das kann ein Durchbrennen begünstigen. -
Seite 21: Garantie Produkt Registrierung
Garantie Produkt Registrierung MORSØ 10-JAHRES-GARANTIESCHEIN In jedem Morsø-Ofen stecken mehr als 160 Jahre Entwicklungs- und Produktionserfahrung. Die Qua- litätskontrolle steht seit jeher im Mittelpunkt unseres Herstellungsprozesses und wir haben in allen wichtigen Produktionsphasen wirksame Maßnahmen zur Qualitätssicherung umgesetzt. Darum bietet Morsø... -
Seite 24: Gute Glutschicht
