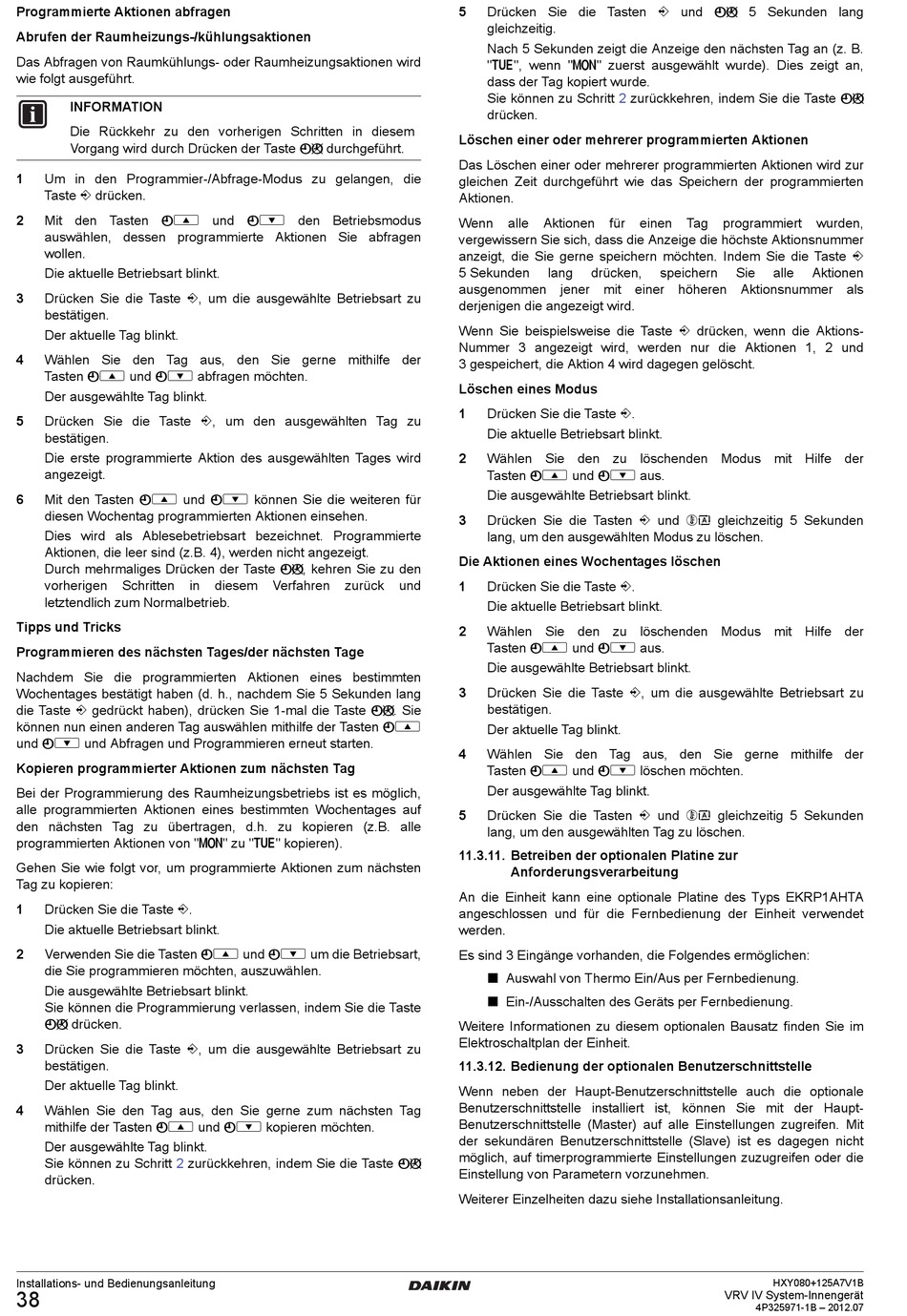

Programmierte Aktionen abfragen
Abrufen der Raumheizungs-/kühlungsaktionen
Das Abfragen von Raumkühlungs- oder Raumheizungsaktionen wird
wie folgt ausgeführt.
INFORMATION
Die Rückkehr zu den vorherigen Schritten in diesem
Vorgang wird durch Drücken der Taste pr durchgeführt.
1 Um in den Programmier-/Abfrage-Modus zu gelangen, die
Taste < drücken.

Mit den Tasten pi und pj den Betriebsmodus

2
auswählen, dessen programmierte Aktionen Sie abfragen
wollen.
Die aktuelle Betriebsart blinkt.
Drücken Sie die Taste <, um die ausgewählte Betriebsart zu
3
bestätigen.
Der aktuelle Tag blinkt.
4 Wählen Sie den Tag aus, den Sie gerne mithilfe der
Tasten pi und pj abfragen möchten.
Der ausgewählte Tag blinkt.
Drücken Sie die Taste <, um den ausgewählten Tag zu
5
bestätigen.
Die erste programmierte Aktion des ausgewählten Tages wird
angezeigt.
Mit den Tasten pi und pj können Sie die weiteren für
6
diesen Wochentag programmierten Aktionen einsehen.
Dies wird als Ablesebetriebsart bezeichnet. Programmierte
Aktionen, die leer sind (z.B. 4), werden nicht angezeigt.
Durch mehrmaliges Drücken der Taste pr, kehren Sie zu den
vorherigen Schritten
letztendlich zum Normalbetrieb.
Tipps und Tricks
Programmieren des nächsten Tages/der nächsten Tage
Nachdem Sie die programmierten Aktionen eines bestimmten
Wochentages bestätigt haben (d. h., nachdem Sie 5 Sekunden lang
die Taste < gedrückt haben), drücken Sie 1-mal die Taste pr. Sie
können nun einen anderen Tag auswählen mithilfe der Tasten pi
und pj und Abfragen und Programmieren erneut starten.
Kopieren programmierter Aktionen zum nächsten Tag
Bei der Programmierung des Raumheizungsbetriebs ist es möglich,
alle programmierten Aktionen eines bestimmten Wochentages auf
den nächsten Tag zu übertragen, d.h. zu kopieren (z.B. alle
programmierten Aktionen von "1" zu "2" kopieren).
Gehen Sie wie folgt vor, um programmierte Aktionen zum nächsten
Tag zu kopieren:
Drücken Sie die Taste <.
1
Die aktuelle Betriebsart blinkt.
Verwenden Sie die Tasten pi und pj um die Betriebsart,
2
die Sie programmieren möchten, auszuwählen.
Die ausgewählte Betriebsart blinkt.
Sie können die Programmierung verlassen, indem Sie die Taste
pr drücken.
Drücken Sie die Taste <, um die ausgewählte Betriebsart zu
3
bestätigen.
Der aktuelle Tag blinkt.
4 Wählen Sie den Tag aus, den Sie gerne zum nächsten Tag
mithilfe der Tasten pi und pj kopieren möchten.
Der ausgewählte Tag blinkt.
Sie können zu Schritt 2
drücken.
Installations- und Bedienungsanleitung
38
in diesem Verfahren zurück
zurückkehren, indem Sie die Taste pr
Drücken Sie die Tasten < und pr 5 Sekunden lang
5
gleichzeitig.
Nach 5 Sekunden zeigt die Anzeige den nächsten Tag an (z. B.
"2", wenn "1" zuerst ausgewählt wurde). Dies zeigt an,
dass der Tag kopiert wurde.
Sie können zu Schritt
drücken.
Löschen einer oder mehrerer programmierten Aktionen
Das Löschen einer oder mehrerer programmierten Aktionen wird zur
gleichen Zeit durchgeführt wie das Speichern der programmierten
Aktionen.
Wenn alle Aktionen
vergewissern Sie sich, dass die Anzeige die höchste Aktionsnummer
anzeigt, die Sie gerne speichern möchten. Indem Sie die Taste <
5 Sekunden lang
ausgenommen jener mit einer höheren Aktionsnummer als
derjenigen die angezeigt wird.
Wenn Sie beispielsweise die Taste < drücken, wenn die Aktions-
Nummer 3 angezeigt wird, werden nur die Aktionen 1, 2 und
3 gespeichert, die Aktion 4 wird dagegen gelöscht.
Löschen eines Modus
Drücken Sie die Taste <.
1
Die aktuelle Betriebsart blinkt.
2 Wählen Sie den zu löschenden Modus mit Hilfe der
Tasten pi und pj aus.
Die ausgewählte Betriebsart blinkt.
Drücken Sie die Tasten < und ba gleichzeitig 5 Sekunden
3
lang, um den ausgewählten Modus zu löschen.
Die Aktionen eines Wochentages löschen
Drücken Sie die Taste <.
und
1
Die aktuelle Betriebsart blinkt.
2 Wählen Sie den zu löschenden Modus mit Hilfe der
Tasten pi und pj aus.
Die ausgewählte Betriebsart blinkt.
Drücken Sie die Taste <, um die ausgewählte Betriebsart zu
3
bestätigen.
Der aktuelle Tag blinkt.
4 Wählen Sie den Tag aus, den Sie gerne mithilfe der
Tasten pi und pj löschen möchten.
Der ausgewählte Tag blinkt.
Drücken Sie die Tasten < und ba gleichzeitig 5 Sekunden
5
lang, um den ausgewählten Tag zu löschen.
11.3.11. Betreiben der optionalen Platine zur
Anforderungsverarbeitung
An die Einheit kann eine optionale Platine des Typs EKRP1AHTA
angeschlossen und für die Fernbedienung der Einheit verwendet
werden.
Es sind 3 Eingänge vorhanden, die Folgendes ermöglichen:
 Auswahl von Thermo Ein/Aus per Fernbedienung.
 Ein-/Ausschalten des Geräts per Fernbedienung.
Weitere Informationen zu diesem optionalen Bausatz finden Sie im
Elektroschaltplan der Einheit.

11.3.12. Bedienung der optionalen Benutzerschnittstelle

Wenn neben der Haupt-Benutzerschnittstelle auch die optionale
Benutzerschnittstelle installiert ist, können Sie mit der Haupt-
Benutzerschnittstelle (Master) auf alle Einstellungen zugreifen. Mit
der sekundären Benutzerschnittstelle (Slave) ist es dagegen nicht
möglich, auf timerprogrammierte Einstellungen zuzugreifen oder die
Einstellung von Parametern vorzunehmen.
Weiterer Einzelheiten dazu siehe Installationsanleitung.
zurückkehren, indem Sie die Taste pr
2
für einen Tag programmiert
drücken, speichern Sie
VRV IV System-Innengerät
4P325971-1B – 2012.07
wurden,
alle Aktionen
HXY080+125A7V1B
