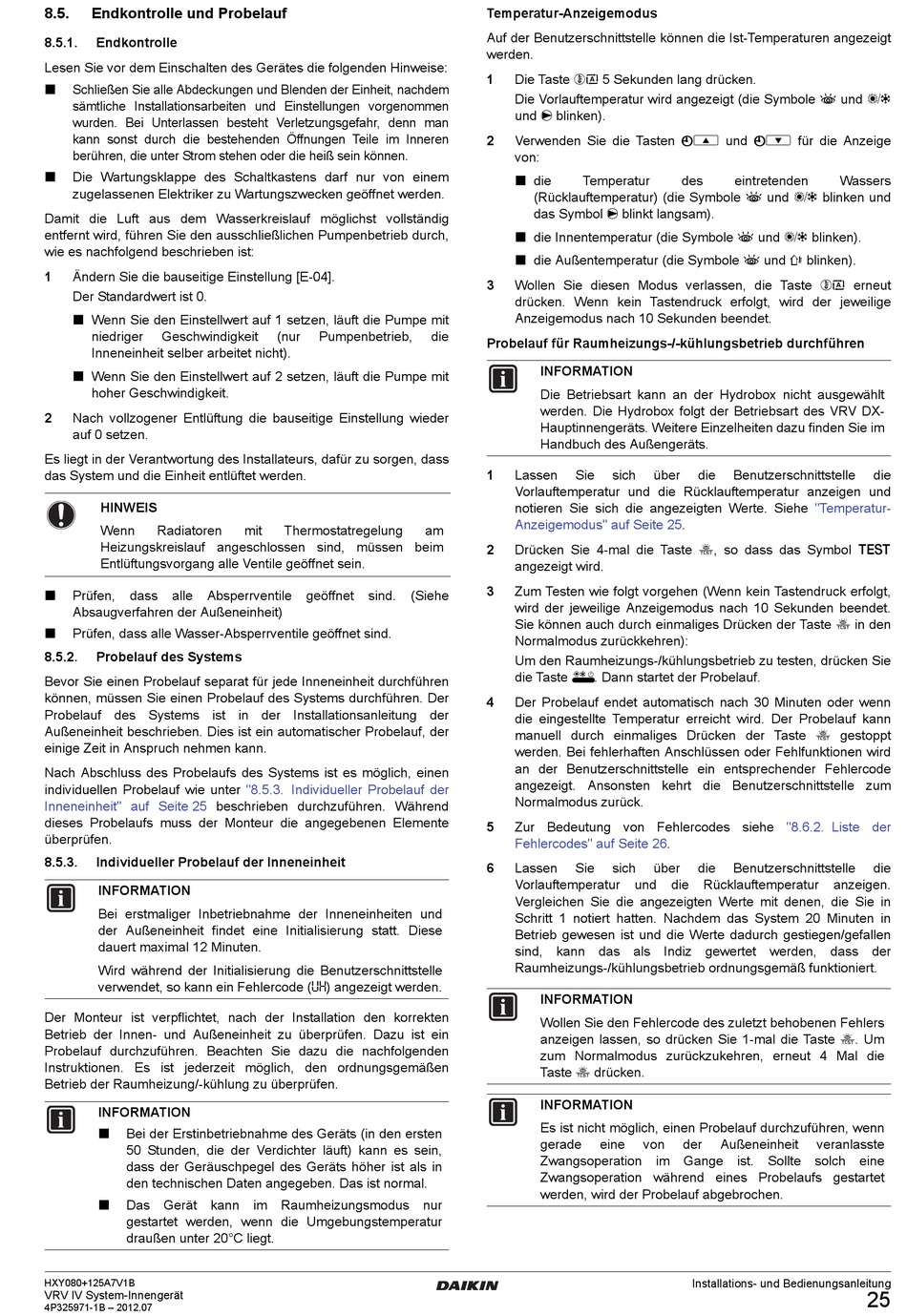

8.5.

Endkontrolle und Probelauf

8.5.1.

Endkontrolle

Lesen Sie vor dem Einschalten des Gerätes die folgenden Hinweise:
Schließen Sie alle Abdeckungen und Blenden der Einheit, nachdem

sämtliche Installationsarbeiten und Einstellungen vorgenommen
wurden. Bei Unterlassen besteht Verletzungsgefahr, denn man
kann sonst durch die bestehenden Öffnungen Teile im Inneren
berühren, die unter Strom stehen oder die heiß sein können.
Die Wartungsklappe des Schaltkastens darf nur von einem

zugelassenen Elektriker zu Wartungszwecken geöffnet werden.
Damit die Luft aus dem Wasserkreislauf möglichst vollständig
entfernt wird, führen Sie den ausschließlichen Pumpenbetrieb durch,
wie es nachfolgend beschrieben ist:
1 Ändern Sie die bauseitige Einstellung [E-04].
Der Standardwert ist 0.
 Wenn Sie den Einstellwert auf 1 setzen, läuft die Pumpe mit
niedriger Geschwindigkeit
Inneneinheit selber arbeitet nicht).
 Wenn Sie den Einstellwert auf 2 setzen, läuft die Pumpe mit
hoher Geschwindigkeit.
2 Nach vollzogener Entlüftung die bauseitige Einstellung wieder
auf 0 setzen.
Es liegt in der Verantwortung des Installateurs, dafür zu sorgen, dass
das System und die Einheit entlüftet werden.
HINWEIS
Wenn Radiatoren
Heizungskreislauf angeschlossen sind, müssen beim
Entlüftungsvorgang alle Ventile geöffnet sein.
Prüfen, dass alle Absperrventile

Absaugverfahren der Außeneinheit)
 Prüfen, dass alle Wasser-Absperrventile geöffnet sind.
8.5.2.

Probelauf des Systems

Bevor Sie einen Probelauf separat für jede Inneneinheit durchführen
können, müssen Sie einen Probelauf des Systems durchführen. Der
Probelauf des Systems ist in der Installationsanleitung der
Außeneinheit beschrieben. Dies ist ein automatischer Probelauf, der
einige Zeit in Anspruch nehmen kann.
Nach Abschluss des Probelaufs des Systems ist es möglich, einen
individuellen Probelauf wie unter
Inneneinheit" auf Seite 25 beschrieben durchzuführen. Während
dieses Probelaufs muss der Monteur die angegebenen Elemente
überprüfen.
8.5.3.

Individueller Probelauf der Inneneinheit

INFORMATION
Bei erstmaliger Inbetriebnahme der Inneneinheiten und
der Außeneinheit findet eine Initialisierung statt. Diese
dauert maximal 12 Minuten.
Wird während der Initialisierung die Benutzerschnittstelle
verwendet, so kann ein Fehlercode (UH) angezeigt werden.
Der Monteur ist verpflichtet, nach der Installation den korrekten
Betrieb der Innen- und Außeneinheit zu überprüfen. Dazu ist ein
Probelauf durchzuführen. Beachten Sie dazu die nachfolgenden
Instruktionen. Es ist jederzeit möglich, den ordnungsgemäßen
Betrieb der Raumheizung/-kühlung zu überprüfen.
INFORMATION
Bei der Erstinbetriebnahme des Geräts (in den ersten

50 Stunden, die der Verdichter läuft) kann es sein,
dass der Geräuschpegel des Geräts höher ist als in
den technischen Daten angegeben. Das ist normal.
Das Gerät kann im Raumheizungsmodus nur

gestartet werden, wenn die Umgebungstemperatur
draußen unter 20°C liegt.
HXY080+125A7V1B
VRV IV System-Innengerät
4P325971-1B – 2012.07
(nur Pumpenbetrieb,
mit Thermostatregelung
geöffnet sind. (Siehe
"8.5.3. Individueller Probelauf der
Temperatur-Anzeigemodus
Auf der Benutzerschnittstelle können die Ist-Temperaturen angezeigt
werden.
Die Taste ba 5 Sekunden lang drücken.
1
Die Vorlauftemperatur wird angezeigt (die Symbole l und =
und é blinken).
Verwenden Sie die Tasten pi und pj für die Anzeige
2
von:
 die Temperatur
(Rücklauftemperatur) (die Symbole l und = blinken und
das Symbol é blinkt langsam).
 die Innentemperatur (die Symbole l und = blinken).
 die Außentemperatur (die Symbole l und u blinken).
Wollen Sie diesen Modus verlassen, die Taste ba erneut
3
drücken. Wenn kein Tastendruck erfolgt, wird der jeweilige
Anzeigemodus nach 10 Sekunden beendet.
die
Probelauf für Raumheizungs-/-kühlungsbetrieb durchführen
INFORMATION
Die Betriebsart kann an der Hydrobox nicht ausgewählt
werden. Die Hydrobox folgt der Betriebsart des VRV DX-
Hauptinnengeräts. Weitere Einzelheiten dazu finden Sie im
Handbuch des Außengeräts.
1 Lassen Sie
Vorlauftemperatur und die Rücklauftemperatur anzeigen und
notieren Sie sich die angezeigten Werte. Siehe
Anzeigemodus" auf Seite
am
Drücken Sie 4-mal die Taste z, so dass das Symbol t
2
angezeigt wird.
3 Zum Testen wie folgt vorgehen (Wenn kein Tastendruck erfolgt,
wird der jeweilige Anzeigemodus nach 10 Sekunden beendet.
Sie können auch durch einmaliges Drücken der Taste z in den
Normalmodus zurückkehren):
Um den Raumheizungs-/kühlungsbetrieb zu testen, drücken Sie
die Taste y. Dann startet der Probelauf.
4 Der Probelauf endet automatisch nach 30 Minuten oder wenn
die eingestellte Temperatur erreicht wird. Der Probelauf kann
manuell durch einmaliges Drücken der Taste z gestoppt
werden. Bei fehlerhaften Anschlüssen oder Fehlfunktionen wird
an der Benutzerschnittstelle ein entsprechender Fehlercode
angezeigt. Ansonsten kehrt die Benutzerschnittstelle zum
Normalmodus zurück.
5 Zur Bedeutung von Fehlercodes siehe
Fehlercodes" auf Seite
6 Lassen Sie
Vorlauftemperatur
Vergleichen Sie die angezeigten Werte mit denen, die Sie in
Schritt 1 notiert hatten. Nachdem das System 20 Minuten in
Betrieb gewesen ist und die Werte dadurch gestiegen/gefallen
sind, kann das als Indiz gewertet werden, dass der
Raumheizungs-/kühlungsbetrieb ordnungsgemäß funktioniert.
INFORMATION
Wollen Sie den Fehlercode des zuletzt behobenen Fehlers
anzeigen lassen, so drücken Sie 1-mal die Taste z. Um
zum Normalmodus zurückzukehren, erneut 4 Mal die
Taste z drücken.
INFORMATION
Es ist nicht möglich, einen Probelauf durchzuführen, wenn
gerade
Zwangsoperation im Gange ist. Sollte solch eine
Zwangsoperation während eines Probelaufs gestartet
werden, wird der Probelauf abgebrochen.
des eintretenden
sich über die Benutzerschnittstelle
25.
26.
sich über die Benutzerschnittstelle
und die Rücklauftemperatur
eine von der Außeneinheit
Installations- und Bedienungsanleitung
Wassers
die
"Temperatur-
"8.6.2. Liste der
die
anzeigen.
veranlasste
25
