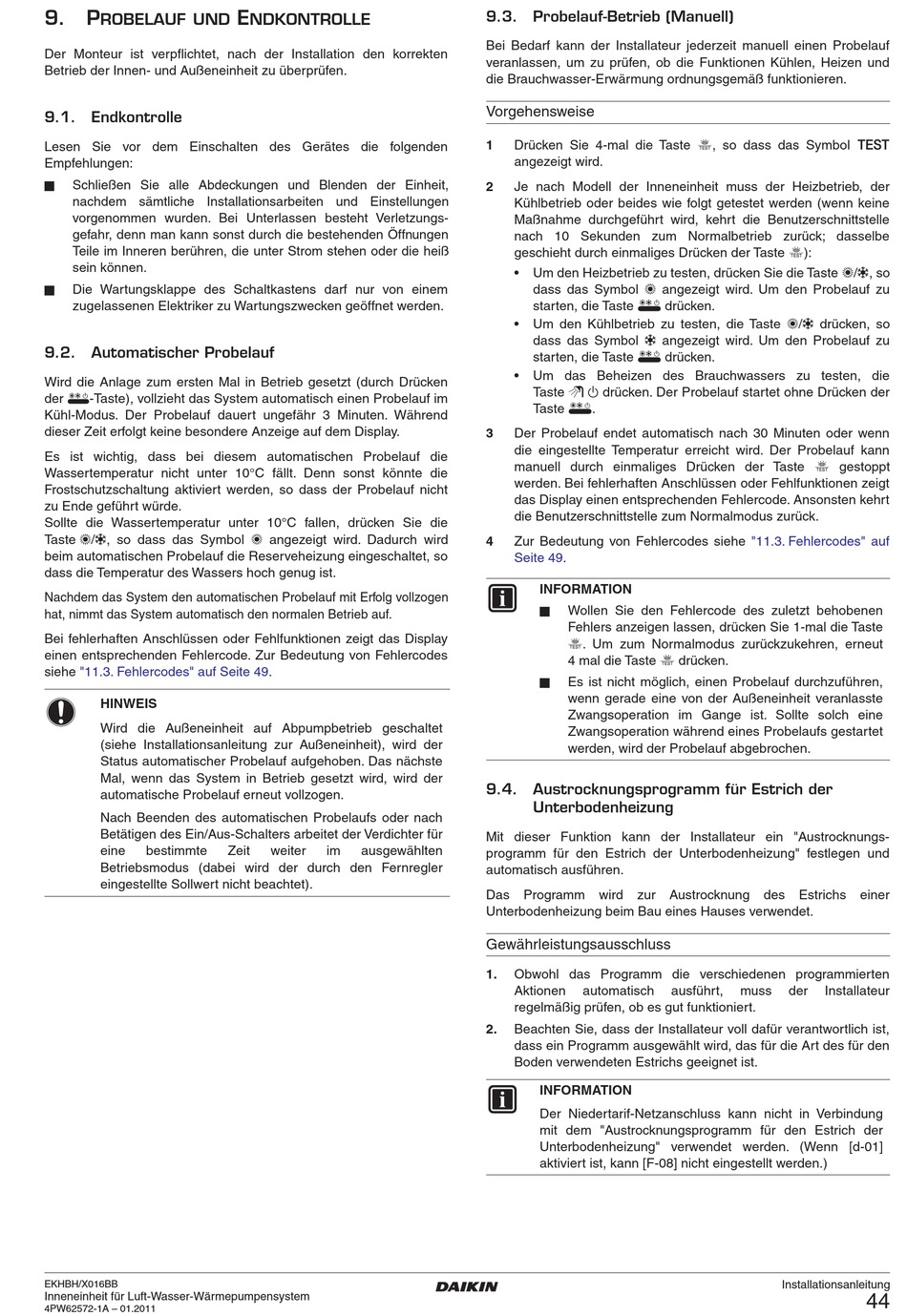

9.
P
ROBELAUF UND
Der Monteur ist verpflichtet, nach der Installation den korrekten
Betrieb der Innen- und Außeneinheit zu überprüfen.
9.1. Endkontrolle
Lesen Sie vor dem Einschalten des Gerätes die folgenden
Empfehlungen:
■
Schließen Sie alle Abdeckungen und Blenden der Einheit,
nachdem sämtliche Installationsarbeiten und Einstellungen
vorgenommen wurden. Bei Unterlassen besteht Verletzungs-
gefahr, denn man kann sonst durch die bestehenden Öffnungen
Teile im Inneren berühren, die unter Strom stehen oder die heiß
sein können.
■
Die Wartungsklappe des Schaltkastens darf nur von einem
zugelassenen Elektriker zu Wartungszwecken geöffnet werden.
9.2. Automatischer Probelauf
Wird die Anlage zum ersten Mal in Betrieb gesetzt (durch Drücken
der
y
-Taste), vollzieht das System automatisch einen Probelauf im
Kühl-Modus. Der Probelauf dauert ungefähr 3 Minuten. Während
dieser Zeit erfolgt keine besondere Anzeige auf dem Display.
Es ist wichtig, dass bei diesem automatischen Probelauf die
Wassertemperatur nicht unter 10°C fällt. Denn sonst könnte die
Frostschutzschaltung aktiviert werden, so dass der Probelauf nicht
zu Ende geführt würde.
Sollte die Wassertemperatur unter 10°C fallen, drücken Sie die
Taste h/c, so dass das Symbol h angezeigt wird. Dadurch wird
beim automatischen Probelauf die Reserveheizung eingeschaltet, so
dass die Temperatur des Wassers hoch genug ist.
Nachdem das System den automatischen Probelauf mit Erfolg vollzogen
hat, nimmt das System automatisch den normalen Betrieb auf.
Bei fehlerhaften Anschlüssen oder Fehlfunktionen zeigt das Display
einen entsprechenden Fehlercode. Zur Bedeutung von Fehlercodes
siehe
"11.3. Fehlercodes" auf Seite
HINWEIS
Wird die Außeneinheit auf Abpumpbetrieb geschaltet
(siehe Installationsanleitung zur Außeneinheit), wird der
Status automatischer Probelauf aufgehoben. Das nächste
Mal, wenn das System in Betrieb gesetzt wird, wird der
automatische Probelauf erneut vollzogen.
Nach Beenden des automatischen Probelaufs oder nach
Betätigen des Ein/Aus-Schalters arbeitet der Verdichter für
eine
bestimmte
Betriebsmodus (dabei wird der durch den Fernregler
eingestellte Sollwert nicht beachtet).
EKHBH/X016BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62572-1A – 01.2011
E
NDKONTROLLE
49.
Zeit
weiter
im
ausgewählten
9.3. Probelauf-Betrieb (Manuell)
Bei Bedarf kann der Installateur jederzeit manuell einen Probelauf
veranlassen, um zu prüfen, ob die Funktionen Kühlen, Heizen und
die Brauchwasser-Erwärmung ordnungsgemäß funktionieren.
Vorgehensweise
1
Drücken Sie 4-mal die Taste z, so dass das Symbol t
angezeigt wird.
2
Je nach Modell der Inneneinheit muss der Heizbetrieb, der
Kühlbetrieb oder beides wie folgt getestet werden (wenn keine
Maßnahme durchgeführt wird, kehrt die Benutzerschnittstelle
nach 10 Sekunden zum Normalbetrieb zurück; dasselbe
geschieht durch einmaliges Drücken der Taste z):
Um den Heizbetrieb zu testen, drücken Sie die Taste h/c, so
•
dass das Symbol h angezeigt wird. Um den Probelauf zu
starten, die Taste y drücken.
Um den Kühlbetrieb zu testen, die Taste h/c drücken, so
•
dass das Symbol c angezeigt wird. Um den Probelauf zu
starten, die Taste y drücken.
•
Um das Beheizen des Brauchwassers zu testen, die
Taste v drücken. Der Probelauf startet ohne Drücken der
Taste y.
3
Der Probelauf endet automatisch nach 30 Minuten oder wenn
die eingestellte Temperatur erreicht wird. Der Probelauf kann
manuell durch einmaliges Drücken der Taste z gestoppt
werden. Bei fehlerhaften Anschlüssen oder Fehlfunktionen zeigt
das Display einen entsprechenden Fehlercode. Ansonsten kehrt
die Benutzerschnittstelle zum Normalmodus zurück.
4
Zur Bedeutung von Fehlercodes siehe
Seite
49.
INFORMATION
■
Wollen Sie den Fehlercode des zuletzt behobenen
Fehlers anzeigen lassen, drücken Sie 1-mal die Taste
z. Um zum Normalmodus zurückzukehren, erneut
4 mal die Taste z drücken.
■
Es ist nicht möglich, einen Probelauf durchzuführen,
wenn gerade eine von der Außeneinheit veranlasste
Zwangsoperation im Gange ist. Sollte solch eine
Zwangsoperation während eines Probelaufs gestartet
werden, wird der Probelauf abgebrochen.
9.4. Austrocknungsprogramm für Estrich der
Unterbodenheizung
Mit dieser Funktion kann der Installateur ein "Austrocknungs-
programm für den Estrich der Unterbodenheizung" festlegen und
automatisch ausführen.
Das Programm wird zur Austrocknung des Estrichs einer
Unterbodenheizung beim Bau eines Hauses verwendet.
Gewährleistungsausschluss
1.
Obwohl das Programm die verschiedenen programmierten
Aktionen
automatisch
regelmäßig prüfen, ob es gut funktioniert.
2.
Beachten Sie, dass der Installateur voll dafür verantwortlich ist,
dass ein Programm ausgewählt wird, das für die Art des für den
Boden verwendeten Estrichs geeignet ist.
INFORMATION
Der Niedertarif-Netzanschluss kann nicht in Verbindung
mit dem "Austrocknungsprogramm für den Estrich der
Unterbodenheizung" verwendet werden. (Wenn [d-01]
aktiviert ist, kann [F-08] nicht eingestellt werden.)
"11.3. Fehlercodes" auf
ausführt,
muss
der
Installateur
Installationsanleitung
44
