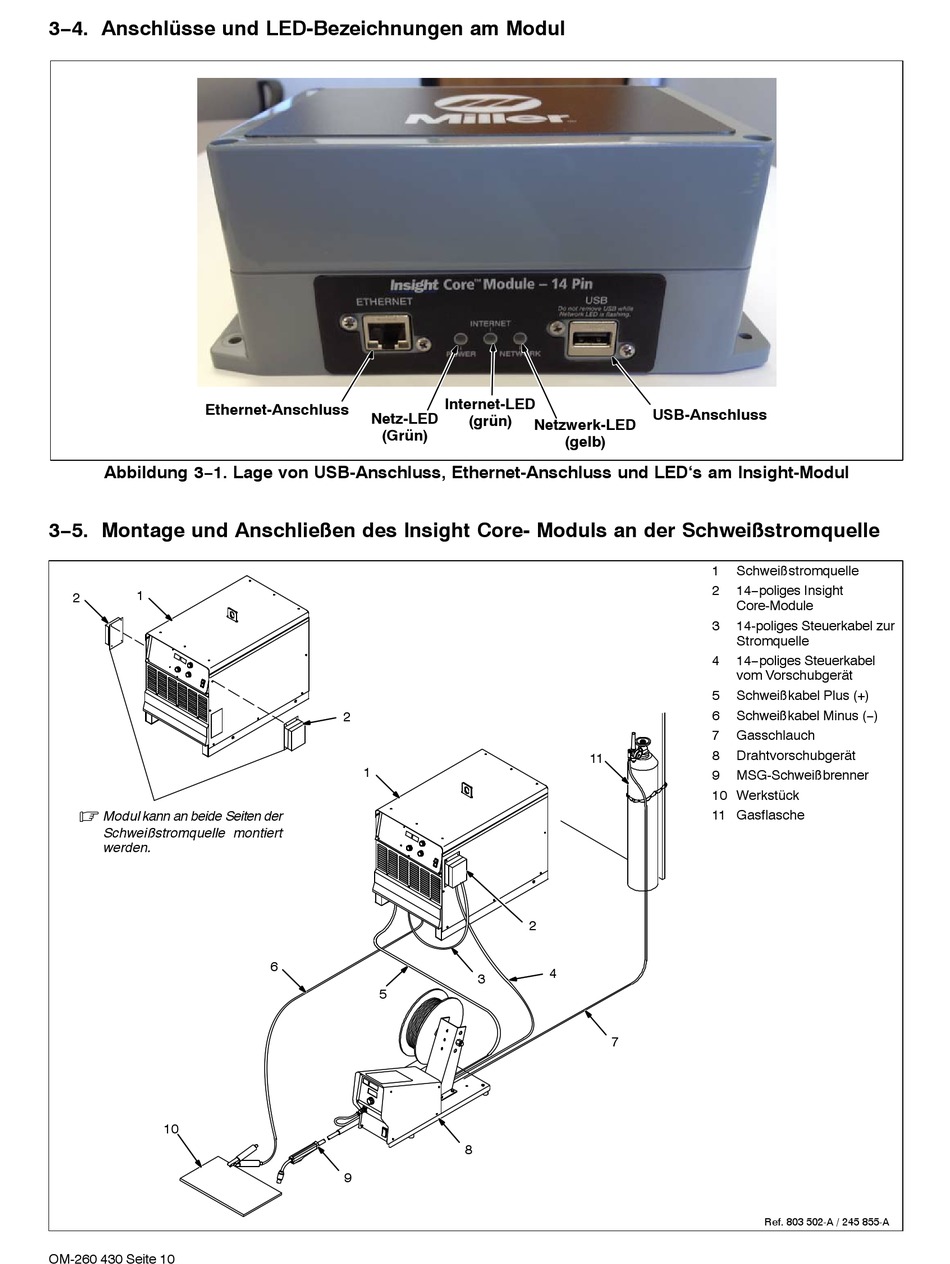

3−4. Anschlüsse und LED-Bezeichnungen am Modul
Ethernet-Anschluss
Abbildung 3−1. Lage von USB-Anschluss, Ethernet-Anschluss und LED's am Insight-Modul
3−5. Montage und Anschließen des Insight Core- Moduls an der Schweißstromquelle
1
2
.
Modul kann an beide Seiten der
Schweißstromquelle montiert
werden.
10
OM-260 430 Seite 10
Internet-LED
Netz-LED
(Grün)
2
1
6
5
9
(grün)
Netzwerk-LED
(gelb)
11
2
4
3
7
8
USB-Anschluss
1
Schweißstromquelle
2
14−poliges Insight
Core-Module
3
14-poliges Steuerkabel zur
Stromquelle
4
14−poliges Steuerkabel
vom Vorschubgerät
5
Schweißkabel Plus (+)
6
Schweißkabel Minus (−)
7
Gasschlauch
8
Drahtvorschubgerät
9
MSG-Schweißbrenner
10 Werkstück
11 Gasflasche
Ref. 803 502-A / 245 855-A
