F. Einrichten
einer Ethernet-Kabelverbindung mit statischer IP-Adresse über eine Embedded
Server-Webseite
.
Vergewissern Sie sich, bevor Sie mit der Installation fortfahren, dass Ihr Kabelnetzwerk offenen Zugang zum Internet hat, indem Sie Ihren Laptop
über ein CAT5-Patchkabel mit der Netzwerkbuchse verbinden und eine bekannte externe Webseite aufrufen. Falls dies gelingt, wie nachfolgend
beschrieben fortfahren. Falls nicht, wenden Sie sich an die Mitarbeiter Ihres IT-Supports.
1.
Klicken Sie auf "Connect Module via Wired Ethernet" (Modul über LAN anschließen).

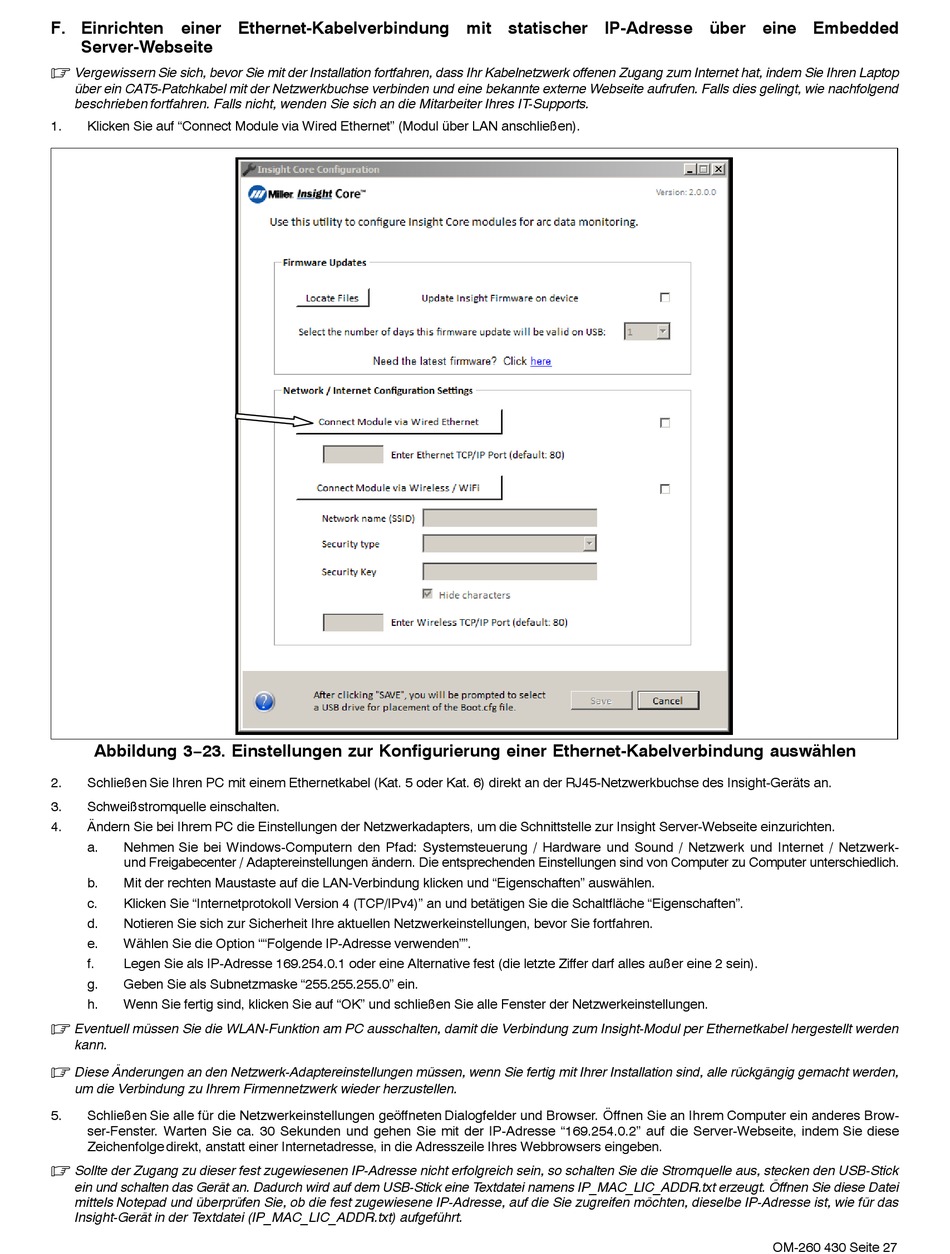

Abbildung 3−23. Einstellungen zur Konfigurierung einer Ethernet-Kabelverbindung auswählen
2.
Schließen Sie Ihren PC mit einem Ethernetkabel (Kat. 5 oder Kat. 6) direkt an der RJ45-Netzwerkbuchse des Insight-Geräts an.
3.
Schweißstromquelle einschalten.
4.
Ändern Sie bei Ihrem PC die Einstellungen der Netzwerkadapters, um die Schnittstelle zur Insight Server-Webseite einzurichten.
a.
Nehmen Sie bei Windows-Computern den Pfad: Systemsteuerung / Hardware und Sound / Netzwerk und Internet / Netzwerk-
und Freigabecenter / Adaptereinstellungen ändern. Die entsprechenden Einstellungen sind von Computer zu Computer unterschiedlich.
b.
Mit der rechten Maustaste auf die LAN-Verbindung klicken und "Eigenschaften" auswählen.
c.
Klicken Sie "Internetprotokoll Version 4 (TCP/IPv4)" an und betätigen Sie die Schaltfläche "Eigenschaften".
d.
Notieren Sie sich zur Sicherheit Ihre aktuellen Netzwerkeinstellungen, bevor Sie fortfahren.
e.
Wählen Sie die Option ""Folgende IP-Adresse verwenden"".
f.
Legen Sie als IP-Adresse 169.254.0.1 oder eine Alternative fest (die letzte Ziffer darf alles außer eine 2 sein).
g.
Geben Sie als Subnetzmaske "255.255.255.0" ein.
h.
Wenn Sie fertig sind, klicken Sie auf "OK" und schließen Sie alle Fenster der Netzwerkeinstellungen.
.
Eventuell müssen Sie die WLAN-Funktion am PC ausschalten, damit die Verbindung zum Insight-Modul per Ethernetkabel hergestellt werden
kann.
.
Diese Änderungen an den Netzwerk-Adaptereinstellungen müssen, wenn Sie fertig mit Ihrer Installation sind, alle rückgängig gemacht werden,
um die Verbindung zu Ihrem Firmennetzwerk wieder herzustellen.
5.
Schließen Sie alle für die Netzwerkeinstellungen geöffneten Dialogfelder und Browser. Öffnen Sie an Ihrem Computer ein anderes Brow-
ser-Fenster. Warten Sie ca. 30 Sekunden und gehen Sie mit der IP-Adresse "169.254.0.2" auf die Server-Webseite, indem Sie diese
Zeichenfolge direkt, anstatt einer Internetadresse, in die Adresszeile Ihres Webbrowsers eingeben.
.
Sollte der Zugang zu dieser fest zugewiesenen IP-Adresse nicht erfolgreich sein, so schalten Sie die Stromquelle aus, stecken den USB-Stick
ein und schalten das Gerät an. Dadurch wird auf dem USB-Stick eine Textdatei namens IP_MAC_LIC_ADDR.txt erzeugt. Öffnen Sie diese Datei
mittels Notepad und überprüfen Sie, ob die fest zugewiesene IP-Adresse, auf die Sie zugreifen möchten, dieselbe IP-Adresse ist, wie für das
Insight-Gerät in der Textdatei (IP_MAC_LIC_ADDR.txt) aufgeführt.
OM-260 430 Seite 27
