Typische Anzeige - Fluke BT521 Bedienungshandbuch

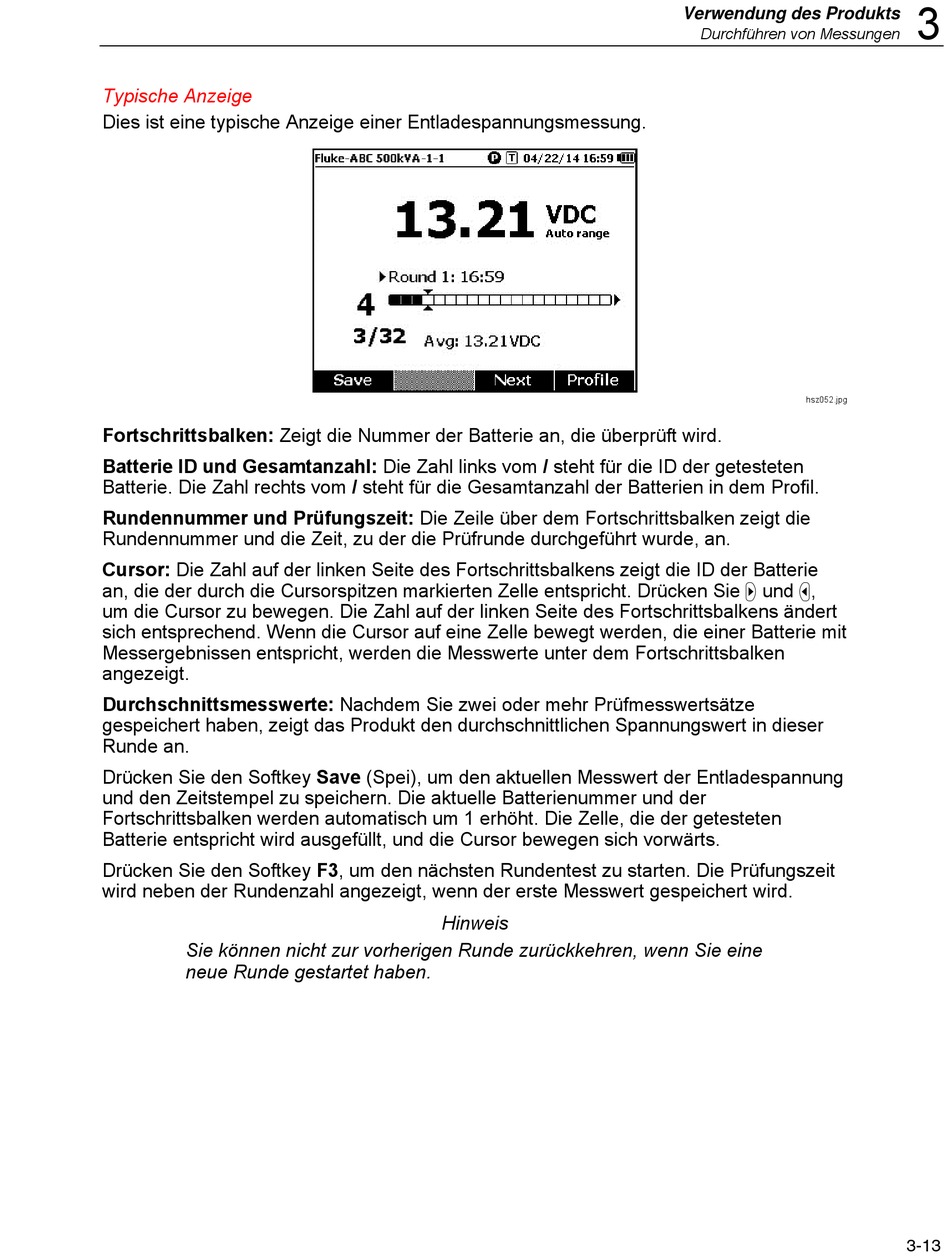

Typische Anzeige

Dies ist eine typische Anzeige einer Entladespannungsmessung.
Fortschrittsbalken: Zeigt die Nummer der Batterie an, die überprüft wird.
Batterie ID und Gesamtanzahl: Die Zahl links vom / steht für die ID der getesteten
Batterie. Die Zahl rechts vom / steht für die Gesamtanzahl der Batterien in dem Profil.
Rundennummer und Prüfungszeit: Die Zeile über dem Fortschrittsbalken zeigt die
Rundennummer und die Zeit, zu der die Prüfrunde durchgeführt wurde, an.
Cursor: Die Zahl auf der linken Seite des Fortschrittsbalkens zeigt die ID der Batterie
an, die der durch die Cursorspitzen markierten Zelle entspricht. Drücken Sie  und ,
um die Cursor zu bewegen. Die Zahl auf der linken Seite des Fortschrittsbalkens ändert
sich entsprechend. Wenn die Cursor auf eine Zelle bewegt werden, die einer Batterie mit
Messergebnissen entspricht, werden die Messwerte unter dem Fortschrittsbalken
angezeigt.
Durchschnittsmesswerte: Nachdem Sie zwei oder mehr Prüfmesswertsätze
gespeichert haben, zeigt das Produkt den durchschnittlichen Spannungswert in dieser
Runde an.
Drücken Sie den Softkey Save (Spei), um den aktuellen Messwert der Entladespannung
und den Zeitstempel zu speichern. Die aktuelle Batterienummer und der
Fortschrittsbalken werden automatisch um 1 erhöht. Die Zelle, die der getesteten
Batterie entspricht wird ausgefüllt, und die Cursor bewegen sich vorwärts.
Drücken Sie den Softkey F3, um den nächsten Rundentest zu starten. Die Prüfungszeit
wird neben der Rundenzahl angezeigt, wenn der erste Messwert gespeichert wird.
Sie können nicht zur vorherigen Runde zurückkehren, wenn Sie eine
neue Runde gestartet haben.
Hinweis
Verwendung des Produkts
Durchführen von Messungen
3
3-13
