BT521
Bedienungshandbuch

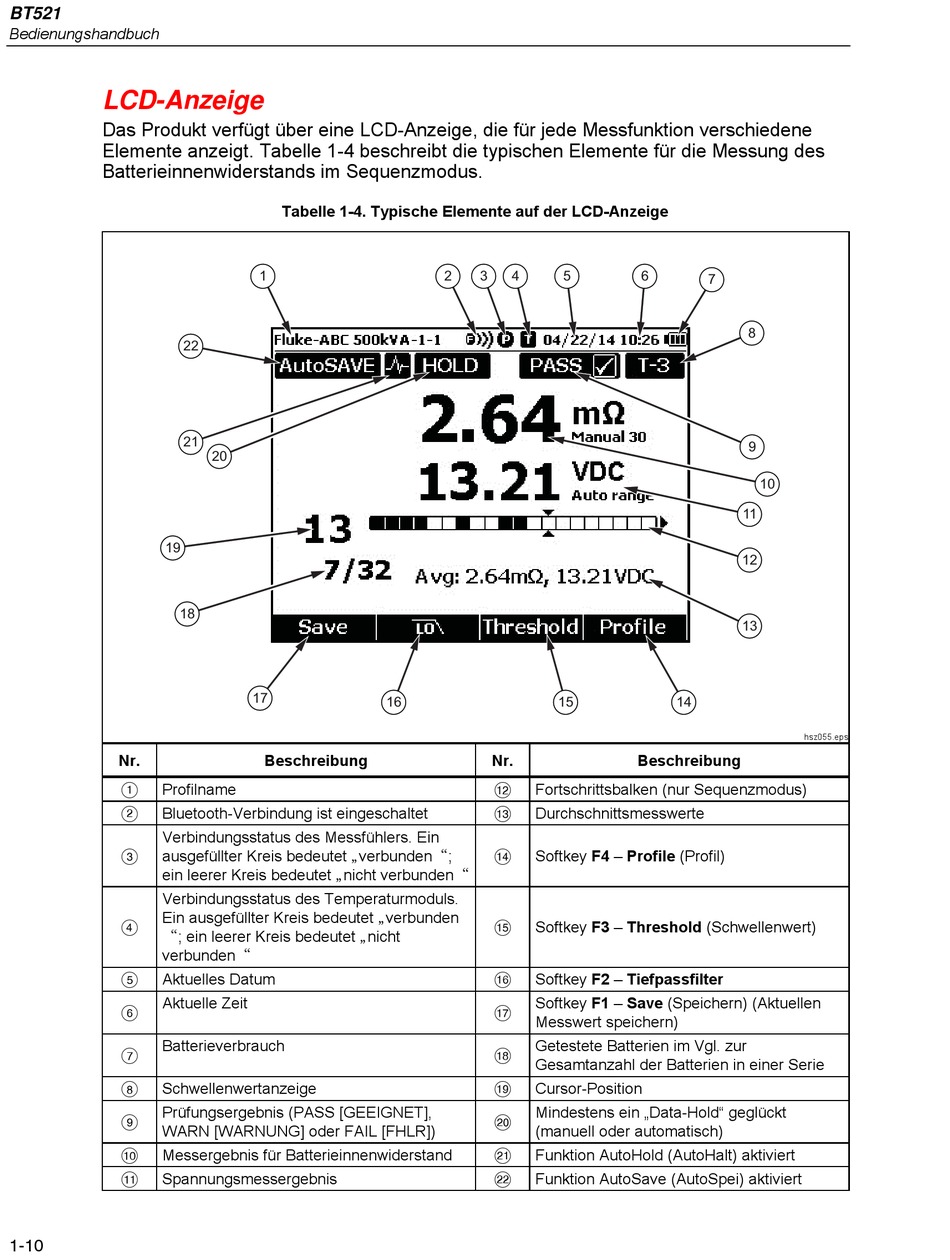

LCD-Anzeige
Das Produkt verfügt über eine LCD-Anzeige, die für jede Messfunktion verschiedene
Elemente anzeigt. Tabelle 1-4 beschreibt die typischen Elemente für die Messung des
Batterieinnenwiderstands im Sequenzmodus.
22
21
19
18
Nr.
Profilname
Bluetooth-Verbindung ist eingeschaltet
Verbindungsstatus des Messfühlers. Ein
ausgefüllter Kreis bedeutet „verbunden";
ein leerer Kreis bedeutet „nicht verbunden"
Verbindungsstatus des Temperaturmoduls.
Ein ausgefüllter Kreis bedeutet „verbunden
"; ein leerer Kreis bedeutet „nicht
verbunden"
Aktuelles Datum
Aktuelle Zeit
Batterieverbrauch
Schwellenwertanzeige
Prüfungsergebnis (PASS [GEEIGNET],
WARN [WARNUNG] oder FAIL [FHLR])
Messergebnis für Batterieinnenwiderstand
Spannungsmessergebnis
1-10
Tabelle 1-4. Typische Elemente auf der LCD-Anzeige
1
20
17
16
Beschreibung
2
3
4
5
15
Nr.
Fortschrittsbalken (nur Sequenzmodus)
Durchschnittsmesswerte
Softkey F4 – Profile (Profil)
Softkey F3 – Threshold (Schwellenwert)
Softkey F2 – Tiefpassfilter
Softkey F1 – Save (Speichern) (Aktuellen
Messwert speichern)
Getestete Batterien im Vgl. zur
Gesamtanzahl der Batterien in einer Serie
Cursor-Position
Mindestens ein „Data-Hold" geglückt
(manuell oder automatisch)
Funktion AutoHold (AutoHalt) aktiviert
Funktion AutoSave (AutoSpei) aktiviert
6
7
8
9
10
11
12
13
14
hsz055.eps
Beschreibung
