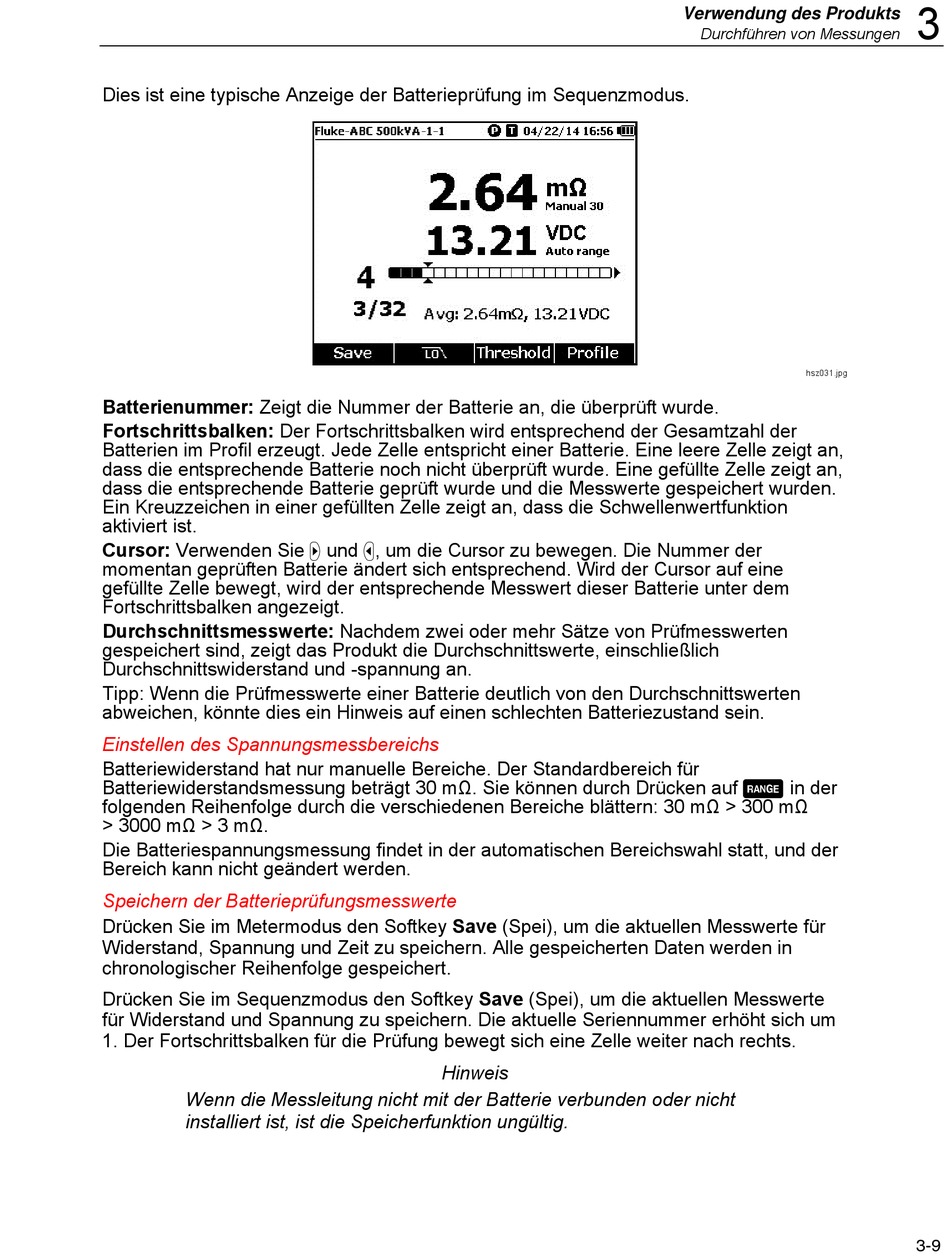

Dies ist eine typische Anzeige der Batterieprüfung im Sequenzmodus.
Batterienummer: Zeigt die Nummer der Batterie an, die überprüft wurde.
Fortschrittsbalken: Der Fortschrittsbalken wird entsprechend der Gesamtzahl der
Batterien im Profil erzeugt. Jede Zelle entspricht einer Batterie. Eine leere Zelle zeigt an,
dass die entsprechende Batterie noch nicht überprüft wurde. Eine gefüllte Zelle zeigt an,
dass die entsprechende Batterie geprüft wurde und die Messwerte gespeichert wurden.
Ein Kreuzzeichen in einer gefüllten Zelle zeigt an, dass die Schwellenwertfunktion
aktiviert ist.
Cursor: Verwenden Sie  und , um die Cursor zu bewegen. Die Nummer der
momentan geprüften Batterie ändert sich entsprechend. Wird der Cursor auf eine
gefüllte Zelle bewegt, wird der entsprechende Messwert dieser Batterie unter dem
Fortschrittsbalken angezeigt.
Durchschnittsmesswerte: Nachdem zwei oder mehr Sätze von Prüfmesswerten
gespeichert sind, zeigt das Produkt die Durchschnittswerte, einschließlich
Durchschnittswiderstand und -spannung an.
Tipp: Wenn die Prüfmesswerte einer Batterie deutlich von den Durchschnittswerten
abweichen, könnte dies ein Hinweis auf einen schlechten Batteriezustand sein.

Einstellen des Spannungsmessbereichs

Batteriewiderstand hat nur manuelle Bereiche. Der Standardbereich für
Batteriewiderstandsmessung beträgt 30 mΩ. Sie können durch Drücken auf  in der
folgenden Reihenfolge durch die verschiedenen Bereiche blättern: 30 mΩ > 300 mΩ
> 3000 mΩ > 3 mΩ.
Die Batteriespannungsmessung findet in der automatischen Bereichswahl statt, und der
Bereich kann nicht geändert werden.
Speichern der Batterieprüfungsmesswerte
Drücken Sie im Metermodus den Softkey Save (Spei), um die aktuellen Messwerte für
Widerstand, Spannung und Zeit zu speichern. Alle gespeicherten Daten werden in
chronologischer Reihenfolge gespeichert.
Drücken Sie im Sequenzmodus den Softkey Save (Spei), um die aktuellen Messwerte
für Widerstand und Spannung zu speichern. Die aktuelle Seriennummer erhöht sich um
1. Der Fortschrittsbalken für die Prüfung bewegt sich eine Zelle weiter nach rechts.
Wenn die Messleitung nicht mit der Batterie verbunden oder nicht
installiert ist, ist die Speicherfunktion ungültig.
Hinweis
