2.3 Sicherheitseinrichtungen

Die WPM3/4 sind mit folgenden Sicherheitseinrichtungen ausgerüstet:
Hochdruckpressostat (HD) / Niederdruckpressostat (ND)
Der Hochdruckpressostat und der Niederdruckpressostat schützen die WPM3/4 vor unzulässig hohem oder
unzulässig niedrigem Betriebsdruck im Kältemittelkreislauf. Im Störfall schaltet der entsprechende Pressostat
das Gerät ab. Die Wiedereinschaltung der WPM3/4 erfolgt nach selbsttätiger Druckregulierung im
Kältemittelkreislauf automatisch. (Erfolgt keine selbsttätige Regulierung bleibt das Gerät ausgeschaltet und die
Fehlerursache muß vom Fachmann behoben werden.)
Sicherheitstemperaturbegrenzer für Heizstab (STB)
Der STB schützt die Warmwasserinstallation gegen unzuläßige Temperaturerhöhung.
Er ist im Funktionsteil, im oberen Gerätebereich, integriert. Der dazugehörige Fühler steckt im Tauchrohr des
Heizstabes.
Bei Überschreitung des eingestellten Schaltwertes (99 °C) wird der Heizstab abgeschaltet. Eine, in diesem Fall,
nur manuelle Wiedereinschaltung des Heizstabes ist erst möglich, wenn die Warmwassertemperatur auf ≤ 90°C
abgesunken ist und danach der Rückstellknopf (Bild 1) am STB gedrückt wird.

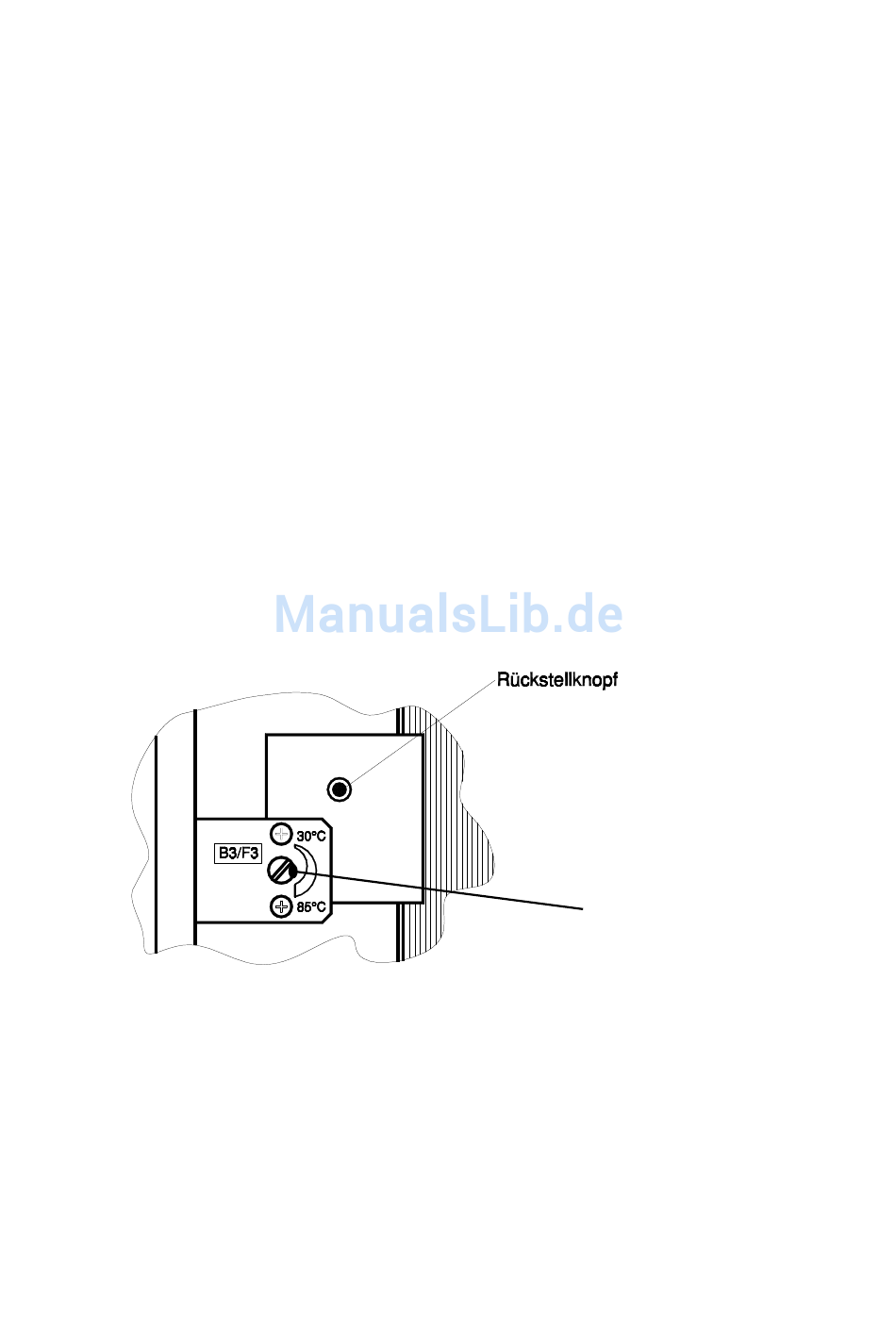

Bild 1 (Hintergrund nicht vollständig dargestellt!)
für Sicherheits-
temperaturbegrenzer
Heizstabregler:
Einstellung der
Warmwassertemperatur bei
Heizstabbetrieb; werksseitig
65°C
