Achtung:
In Abhängigkeit von der Gebäudebauart (Wärmedämmstandard und Dichtheit des Gebäudes) deckt die Lüftungs-
anlage den Raumwärmebedarf nur zu einem gewissen Teil.
Zur Deckung des Gesamtwärmebedarfs ist eine geeignete Heizungsanlage zu installieren. Die Einstellung der
hierfür erforderlichen Raumthermostate ist mit der Einstellung des Luft-Temperaturreglers an der Fernbedienung
der Lüftungsanlage zu koordinieren.

Montage der Fernbedienung

Die Platzierung sollte an einer Stelle erfolgen, welche keine hohen Temperaturschwankungen aufweist (z.B.
nicht in Nähe von Wärmequellen, Eingangsbereich usw.) und leicht zugänglich ist. Eine direkte
Sonneneinstrahlung auf die Fernbedienung ist zu vermeiden. Der vorgeschlagene Montageort ist der
Anlagenplanung zu entnehmen. Die Montage erfolgt in einer 60mm tiefen Unterputzdose (bauseits) in einer
Höhe von ca. 1,50 m über den späteren Fertigfußboden. Die elektrische Verbindungsleitung zum WPM3/4 sollte
auf jeden Fall in einem Leerrohr verlegt werden und ist als 10-adrige Leitung (Querschnitt 1,0 mm 2 ) auszuführen.
Sollte die Fernbedienung während der Bauphase montiert werden, muß sie vor Verschmutzung geschützt
werden.

4. LAGERUNG / TRANSPORT

Die Komponenten WPM3/4 und ZWT sind einzeln verpackt und einzeln zu transportieren.
Grundsätzlich ist der WPM3/4 verpackt und stehend ohne Wasserfüllung zu lagern bzw. zu transportieren.
Für kurze Wege ist eine Schräglage bis 45° bei vorsichtigem Transport erlaubt.
Die Dichtmatte auf dem Gerätedeckel ist während des Transports, Montage und Lagerung vor Verschmutzung
und jeglicher mechanischer Beschädigung zu schützen.
Das ZWT ist in einem Karton verpackt. Unter Berücksichtigung der richtigen Kartonlage dürfen 3 Geräte
übereinander gelagert bzw. transportiert werden.
Sowohl bei Transport als auch bei Lagerung sind Umgebungstemperaturen von -20 bis +50 °C zulässig.

Transport mit Gabelstapler

Für den Transport der WPM3/4 muß diese auf der Palette montiert bleiben. Die Hubgeschwindigkeit ist klein zu
halten. Bedingt durch die Kopflastigkeit muß das Gerät während des Transportes gegen Umfallen gesichert
werden. Um Schaden zu vermeiden, muß das Absetzen auf einer ebenen Fläche erfolgen.
Der Transport mit Klammerstapler ist für beide Systemkomponenten nicht zulässig!

Transport von Hand

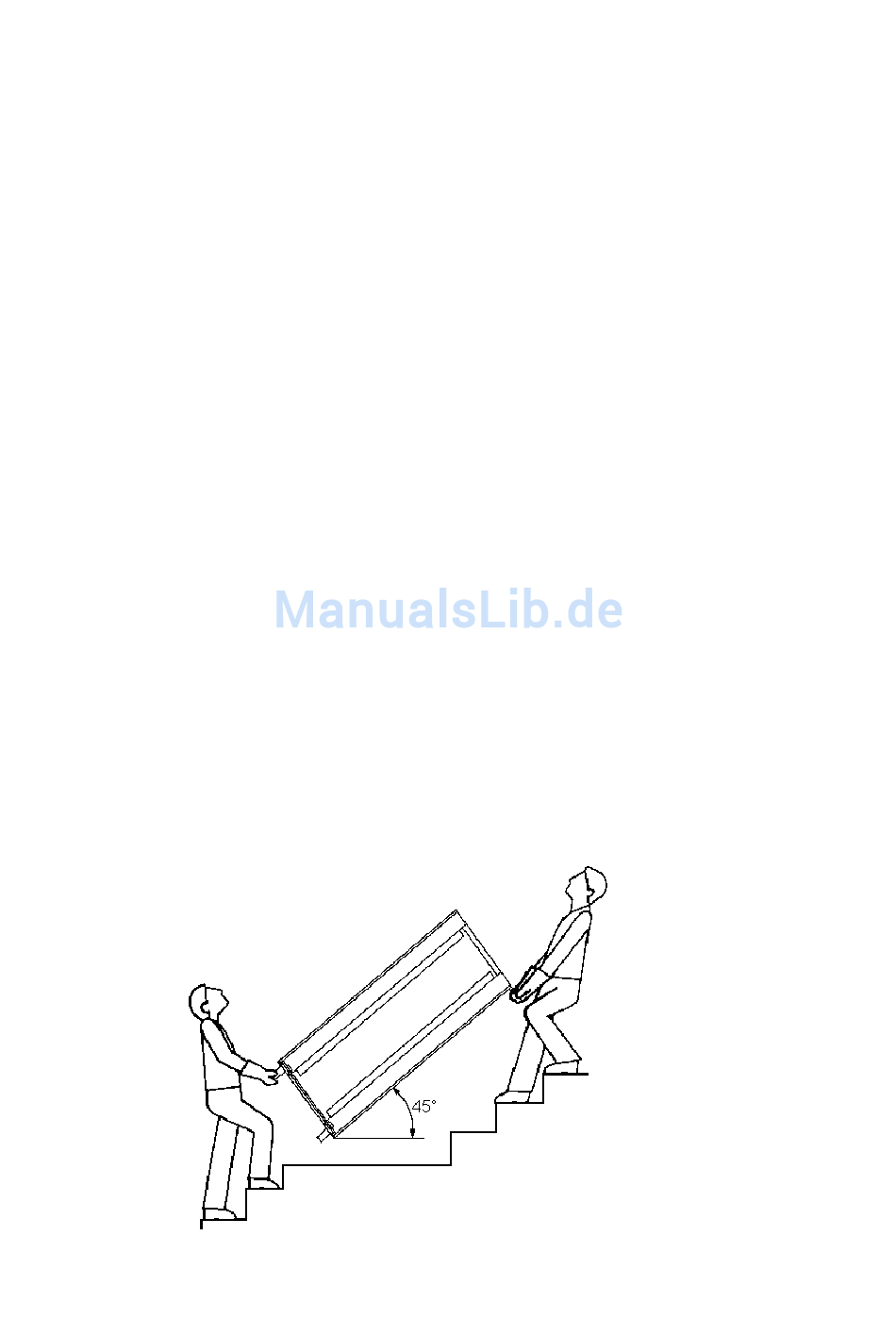

Für den Transport der WPM3/4 wird die Holzverpackung genutzt, wobei die Palette und die hintere Querstrebe
zum Tragen des Gerätes genutzt werden sollten (siehe Bild 4).
Das ZWT darf manuell in jeder Lage transportiert werden. Beim Absetzen des entpackten Gerätes ist darauf zu
achten, daß die Bundkragen nicht deformiert, deren Dichtungen nicht beschädigt und die Kondensatablaufstutzen
nicht verformt werden.
max.
Bild 4
10
