INSTALLATION
Montage
Hinweis
Bei der Installation des Außenluftanschlusses muss
Δp < 20 Pa eingehalten werden. D. h., der Außenluft-
strang sollte so kurz wie möglich sein.
Aufgrund seiner Flexibilität neigt der Luftschlauch zum Durchhän-
gen. Befestigen Sie ihn in Abständen von ca. 1 m.

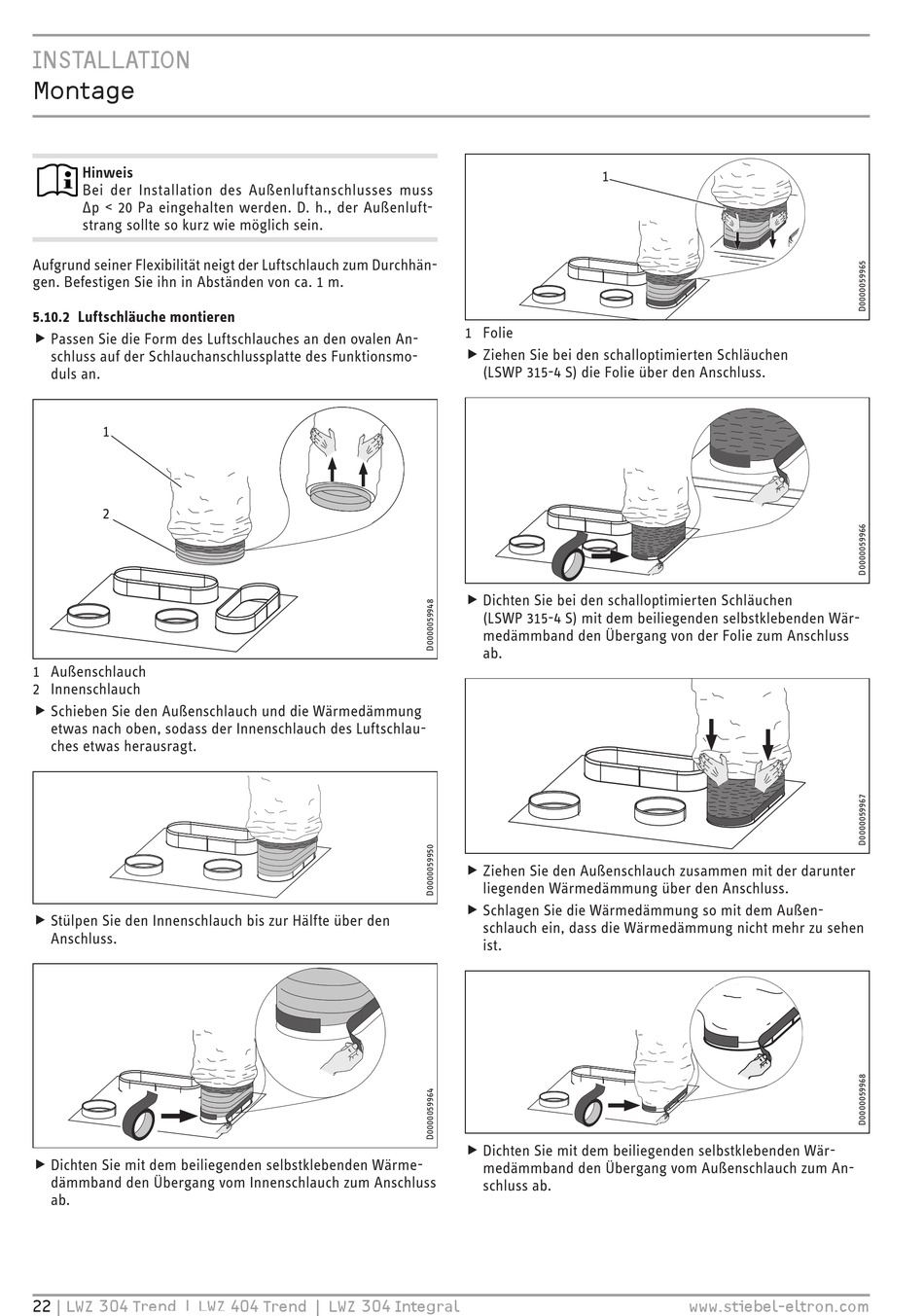

5.10.2 Luftschläuche montieren
f Passen Sie die Form des Luftschlauches an den ovalen An- f
schluss auf der Schlauchanschlussplatte des Funktionsmo-
duls an.
1
2
1 Außenschlauch
2 Innenschlauch
f Schieben Sie den Außenschlauch und die Wärmedämmung f
etwas nach oben, sodass der Innenschlauch des Luftschlau-
ches etwas herausragt.
f Stülpen Sie den Innenschlauch bis zur Hälfte über den f
Anschluss.
f Dichten Sie mit dem beiliegenden selbstklebenden Wärme- f
dämmband den Übergang vom Innenschlauch zum Anschluss
ab.
22 | LWZ 304 Trend | L WZ 404 Trend | L WZ 304 Integral
1
1 Folie
f Ziehen Sie bei den schalloptimierten Schläuchen f
(LSWP 315-4 S) die Folie über den Anschluss.
f Dichten Sie bei den schalloptimierten Schläuchen f
(LSWP 315-4 S) mit dem beiliegenden selbstklebenden Wär-
medämmband den Übergang von der Folie zum Anschluss
ab.
f Ziehen Sie den Außenschlauch zusammen mit der darunter f
liegenden Wärmedämmung über den Anschluss.
f Schlagen Sie die Wärmedämmung so mit dem Außen- f
schlauch ein, dass die Wärmedämmung nicht mehr zu sehen
ist.
f Dichten Sie mit dem beiliegenden selbstklebenden Wär- f
medämmband den Übergang vom Außenschlauch zum An-
schluss ab.
