INSTALLATION
Montage

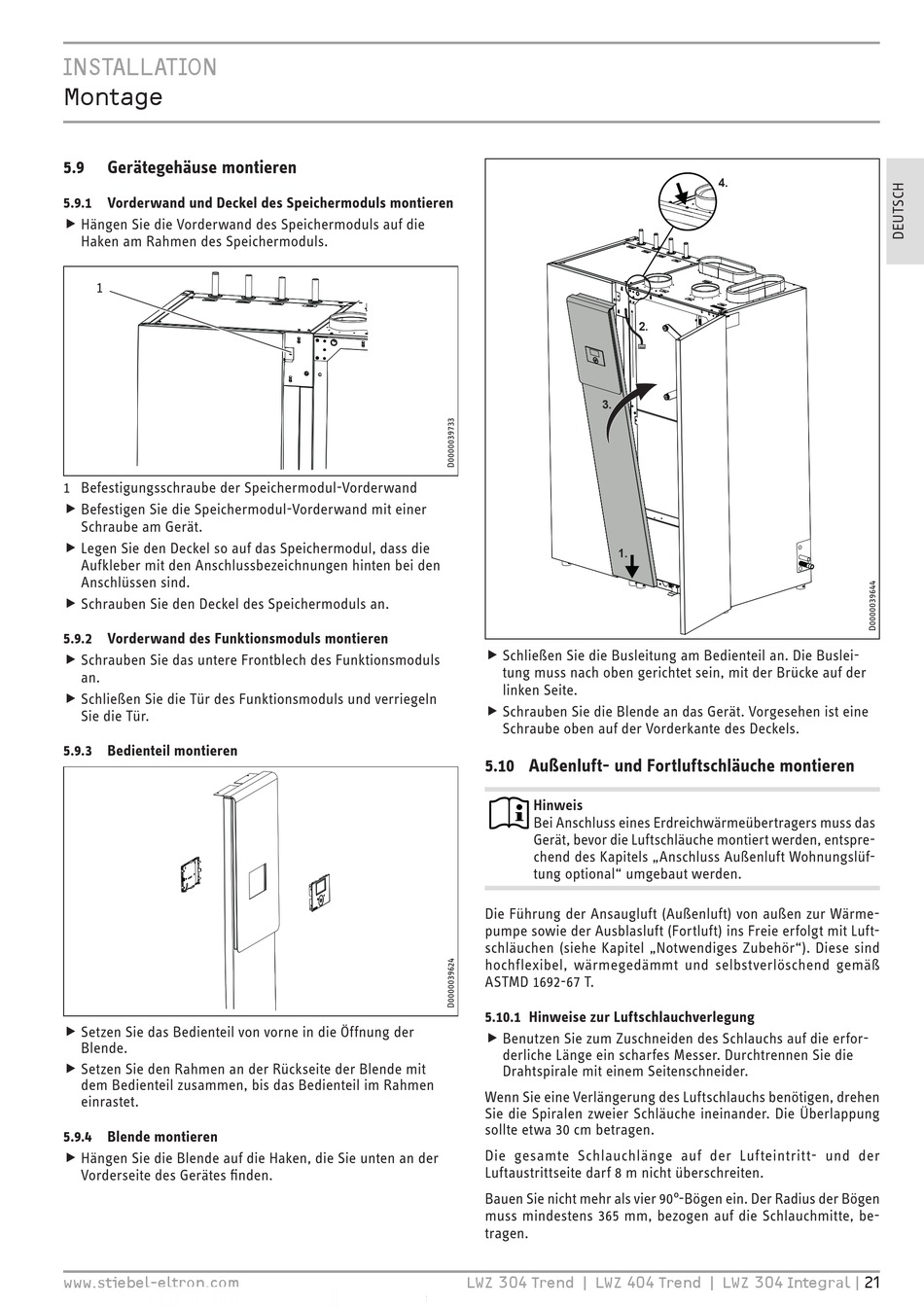

5.9 Gerätegehäuse montieren

5.9.1 Vorderwand und Deckel des Speichermoduls montieren

f Hängen Sie die Vorderwand des Speichermoduls auf die f
Haken am Rahmen des Speichermoduls.
1
1 Befestigungsschraube der Speichermodul-Vorderwand
f Befestigen Sie die Speichermodul-Vorderwand mit einer f
Schraube am Gerät.
f Legen Sie den Deckel so auf das Speichermodul, dass die f
Aufkleber mit den Anschlussbezeichnungen hinten bei den
Anschlüssen sind.
f Schrauben Sie den Deckel des Speichermoduls an. f

5.9.2 Vorderwand des Funktionsmoduls montieren

f Schrauben Sie das untere Frontblech des Funktionsmoduls f
an.
f Schließen Sie die Tür des Funktionsmoduls und verriegeln f
Sie die Tür.

5.9.3 Bedienteil montieren

f Setzen Sie das Bedienteil von vorne in die Öffnung der f
Blende.
f Setzen Sie den Rahmen an der Rückseite der Blende mit f
dem Bedienteil zusammen, bis das Bedienteil im Rahmen
einrastet.

5.9.4 Blende montieren

f Hängen Sie die Blende auf die Haken, die Sie unten an der f
Vorderseite des Gerätes finden.
www.stiebel-eltron.com
2.
3.
1.
f Schließen Sie die Busleitung am Bedienteil an. Die Buslei- f
tung muss nach oben gerichtet sein, mit der Brücke auf der
linken Seite.
f Schrauben Sie die Blende an das Gerät. Vorgesehen ist eine f
Schraube oben auf der Vorderkante des Deckels.
5.10 Außenluft- und Fortluftschläuche montieren
Hinweis
Bei Anschluss eines Erdreichwärmeübertragers muss das
Gerät, bevor die Luftschläuche montiert werden, entspre-
chend des Kapitels „Anschluss Außenluft Wohnungslüf-
tung optional" umgebaut werden.
Die Führung der Ansaugluft (Außenluft) von außen zur Wärme-
pumpe sowie der Ausblasluft (Fortluft) ins Freie erfolgt mit Luft-
schläuchen (siehe Kapitel „Notwendiges Zubehör"). Diese sind
hochflexibel, wärmegedämmt und selbstverlöschend gemäß
ASTMD 1692-67 T.
5.10.1 Hinweise zur Luftschlauchverlegung
f Benutzen Sie zum Zuschneiden des Schlauchs auf die erfor- f
derliche Länge ein scharfes Messer. Durchtrennen Sie die
Drahtspirale mit einem Seitenschneider.
Wenn Sie eine Verlängerung des Luftschlauchs benötigen, drehen
Sie die Spiralen zweier Schläuche ineinander. Die Überlappung
sollte etwa 30 cm betragen.
Die gesamte Schlauchlänge auf der Lufteintritt- und der
Luftaustrittseite darf 8 m nicht überschreiten.
Bauen Sie nicht mehr als vier 90°-Bögen ein. Der Radius der Bögen
muss mindestens 365 mm, bezogen auf die Schlauchmitte, be-
tragen.
LWZ 304 Trend | L WZ 404 Trend | L WZ 304 Integral |
4.
21
