INSTALLATION
Montage
5.3

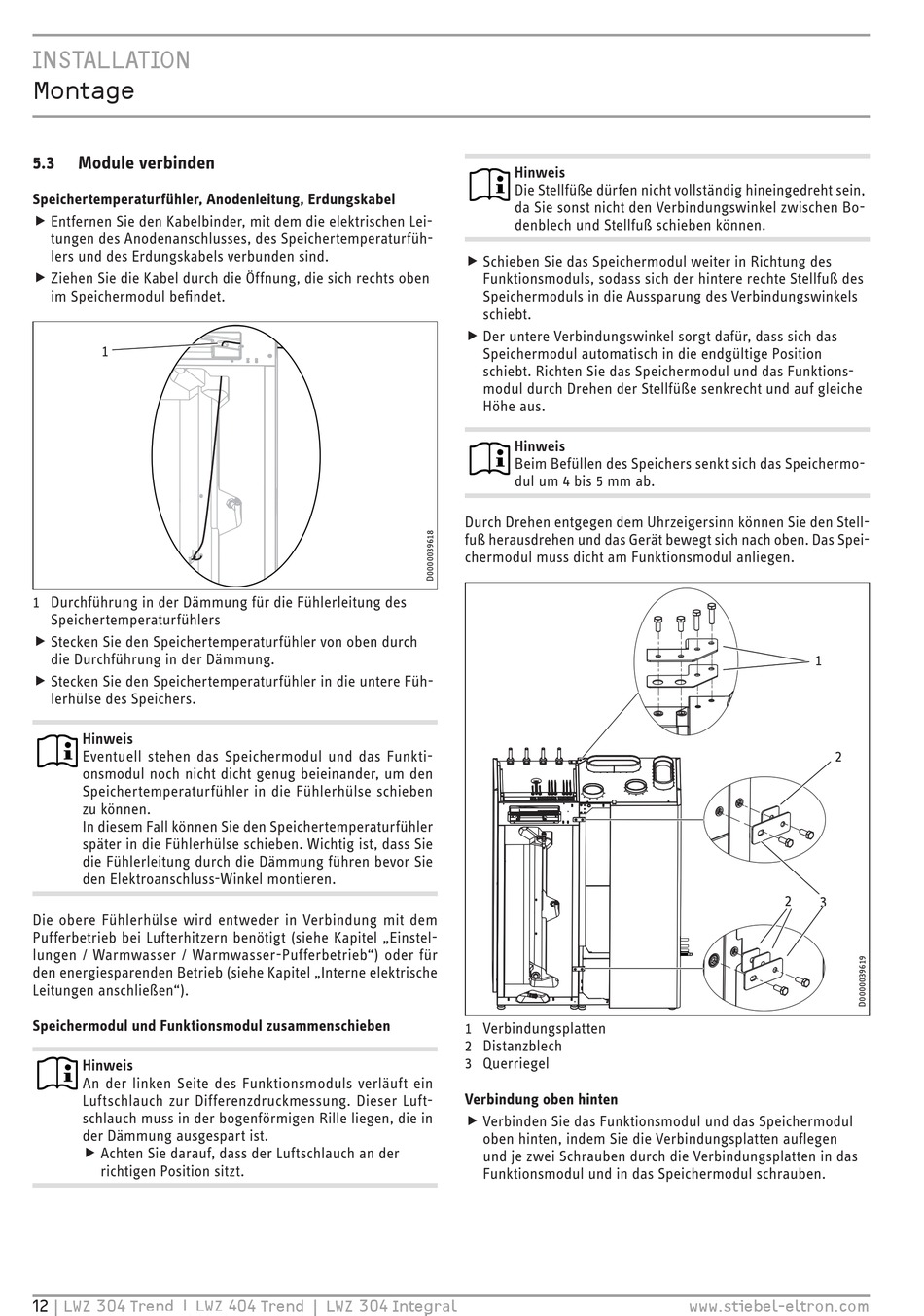

Module verbinden

Speichertemperaturfühler, Anodenleitung, Erdungskabel
f Entfernen Sie den Kabelbinder, mit dem die elektrischen Lei- f
tungen des Anodenanschlusses, des Speichertemperaturfüh-
lers und des Erdungskabels verbunden sind.
f Ziehen Sie die Kabel durch die Öffnung, die sich rechts oben f
im Speichermodul befindet.
1
1 Durchführung in der Dämmung für die Fühlerleitung des
Speichertemperaturfühlers
f Stecken Sie den Speichertemperaturfühler von oben durch f
die Durchführung in der Dämmung.
f Stecken Sie den Speichertemperaturfühler in die untere Füh- f
lerhülse des Speichers.
Hinweis
Eventuell stehen das Speichermodul und das Funkti-
onsmodul noch nicht dicht genug beieinander, um den
Speichertemperaturfühler in die Fühlerhülse schieben
zu können.
In diesem Fall können Sie den Speichertemperaturfühler
später in die Fühlerhülse schieben. Wichtig ist, dass Sie
die Fühlerleitung durch die Dämmung führen bevor Sie
den Elektroanschluss-Winkel montieren.
Die obere Fühlerhülse wird entweder in Verbindung mit dem
Pufferbetrieb bei Lufterhitzern benötigt (siehe Kapitel „Einstel-
lungen / Warmwasser / Warmwasser-Pufferbetrieb") oder für
den energiesparenden Betrieb (siehe Kapitel „Interne elektrische
Leitungen anschließen").
Speichermodul und Funktionsmodul zusammenschieben
Hinweis
An der linken Seite des Funktionsmoduls verläuft ein
Luftschlauch zur Differenzdruckmessung. Dieser Luft-
schlauch muss in der bogenförmigen Rille liegen, die in
der Dämmung ausgespart ist.
f Achten Sie darauf, dass der Luftschlauch an der f
richtigen Position sitzt.
12 | LWZ 304 Trend | L WZ 404 Trend | L WZ 304 Integral
Hinweis
Die Stellfüße dürfen nicht vollständig hineingedreht sein,
da Sie sonst nicht den Verbindungswinkel zwischen Bo-
denblech und Stellfuß schieben können.
f Schieben Sie das Speichermodul weiter in Richtung des f
Funktionsmoduls, sodass sich der hintere rechte Stellfuß des
Speichermoduls in die Aussparung des Verbindungswinkels
schiebt.
f Der untere Verbindungswinkel sorgt dafür, dass sich das f
Speichermodul automatisch in die endgültige Position
schiebt. Richten Sie das Speichermodul und das Funktions-
modul durch Drehen der Stellfüße senkrecht und auf gleiche
Höhe aus.
Hinweis
Beim Befüllen des Speichers senkt sich das Speichermo-
dul um 4 bis 5 mm ab.
Durch Drehen entgegen dem Uhrzeigersinn können Sie den Stell-
fuß herausdrehen und das Gerät bewegt sich nach oben. Das Spei-
chermodul muss dicht am Funktionsmodul anliegen.
1 Verbindungsplatten
2 Distanzblech
3 Querriegel
Verbindung oben hinten
f Verbinden Sie das Funktionsmodul und das Speichermodul f
oben hinten, indem Sie die Verbindungsplatten auflegen
und je zwei Schrauben durch die Verbindungsplatten in das
Funktionsmodul und in das Speichermodul schrauben.
1
2
2
3
