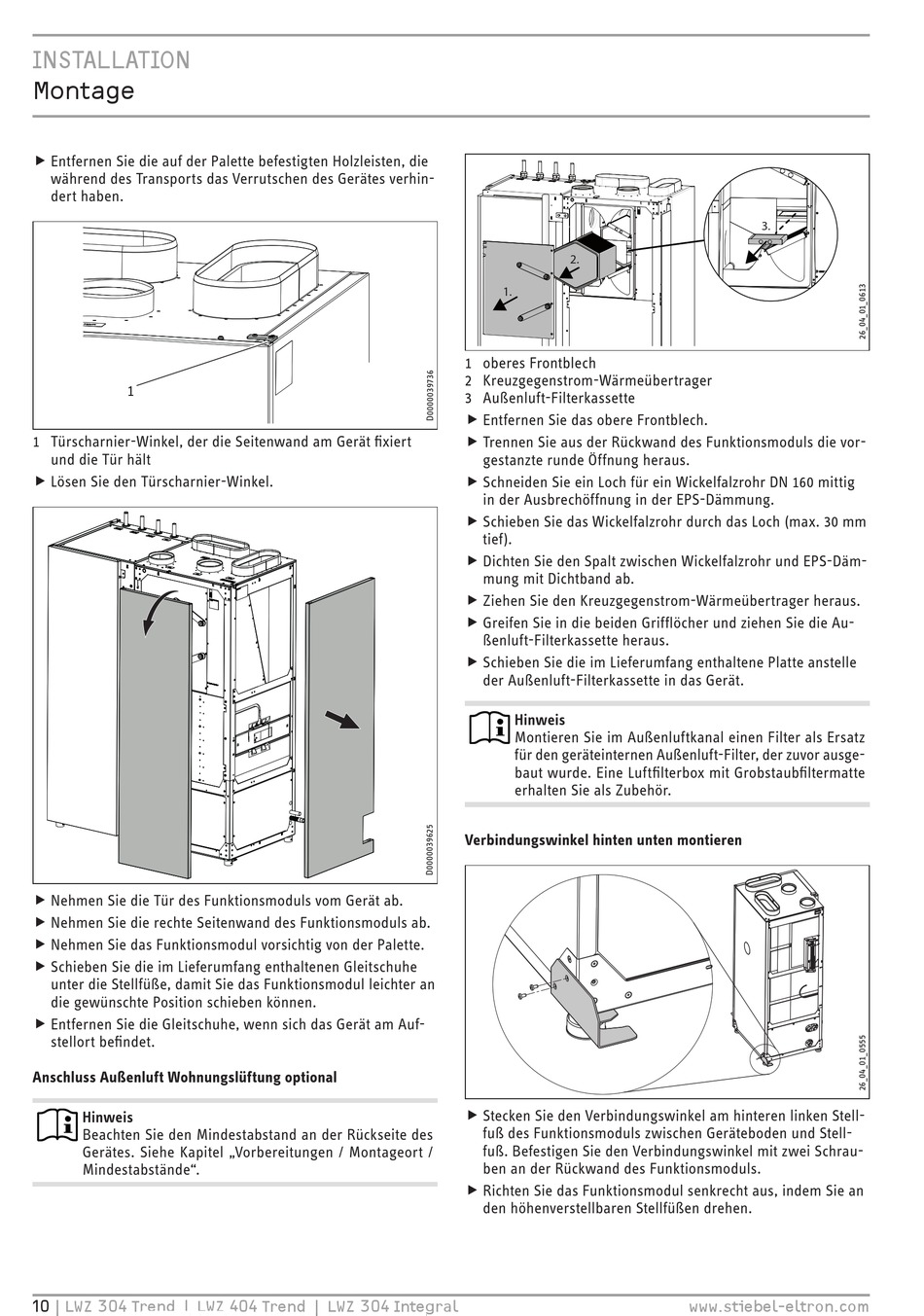

INSTALLATION
Montage
f Entfernen Sie die auf der Palette befestigten Holzleisten, die
f
während des Transports das Verrutschen des Gerätes verhin-
dert haben.
1
1 Türscharnier-Winkel, der die Seitenwand am Gerät fixiert
und die Tür hält
f Lösen Sie den Türscharnier-Winkel.
f
f Nehmen Sie die Tür des Funktionsmoduls vom Gerät ab.
f
f Nehmen Sie die rechte Seitenwand des Funktionsmoduls ab.
f
f Nehmen Sie das Funktionsmodul vorsichtig von der Palette.
f
f Schieben Sie die im Lieferumfang enthaltenen Gleitschuhe
f
unter die Stellfüße, damit Sie das Funktionsmodul leichter an
die gewünschte Position schieben können.
f Entfernen Sie die Gleitschuhe, wenn sich das Gerät am Auf-
f
stellort befindet.
Anschluss Außenluft Wohnungslüftung optional
Hinweis
Beachten Sie den Mindestabstand an der Rückseite des
Gerätes. Siehe Kapitel „Vorbereitungen / Montageort /
Mindestabstände".
10 | LWZ 304 Trend | L WZ 404 Trend | L WZ 304 Integral
2.
1.
1 oberes Frontblech
2 Kreuzgegenstrom-Wärmeübertrager
3 Außenluft-Filterkassette
f Entfernen Sie das obere Frontblech.
f
f Trennen Sie aus der Rückwand des Funktionsmoduls die vor-
f
gestanzte runde Öffnung heraus.
f Schneiden Sie ein Loch für ein Wickelfalzrohr DN 160 mittig
f
in der Ausbrechöffnung in der EPS-Dämmung.
f Schieben Sie das Wickelfalzrohr durch das Loch (max. 30 mm
f
tief).
f Dichten Sie den Spalt zwischen Wickelfalzrohr und EPS-Däm-
f
mung mit Dichtband ab.
f Ziehen Sie den Kreuzgegenstrom-Wärmeübertrager heraus.
f
f Greifen Sie in die beiden Grifflöcher und ziehen Sie die Au-
f
ßenluft-Filterkassette heraus.
f Schieben Sie die im Lieferumfang enthaltene Platte anstelle
f
der Außenluft-Filterkassette in das Gerät.
Hinweis
Montieren Sie im Außenluftkanal einen Filter als Ersatz
für den geräteinternen Außenluft-Filter, der zuvor ausge-
baut wurde. Eine Luftfilterbox mit Grobstaubfiltermatte
erhalten Sie als Zubehör.
Verbindungswinkel hinten unten montieren
f Stecken Sie den Verbindungswinkel am hinteren linken Stell-
f
fuß des Funktionsmoduls zwischen Geräteboden und Stell-
fuß. Befestigen Sie den Verbindungswinkel mit zwei Schrau-
ben an der Rückwand des Funktionsmoduls.
f Richten Sie das Funktionsmodul senkrecht aus, indem Sie an
f
den höhenverstellbaren Stellfüßen drehen.
3.
