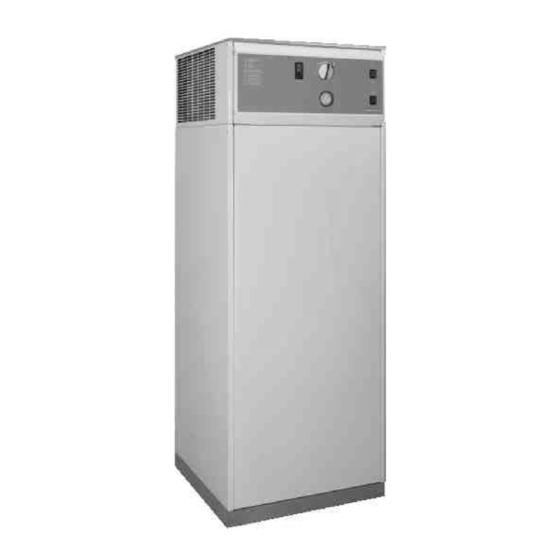

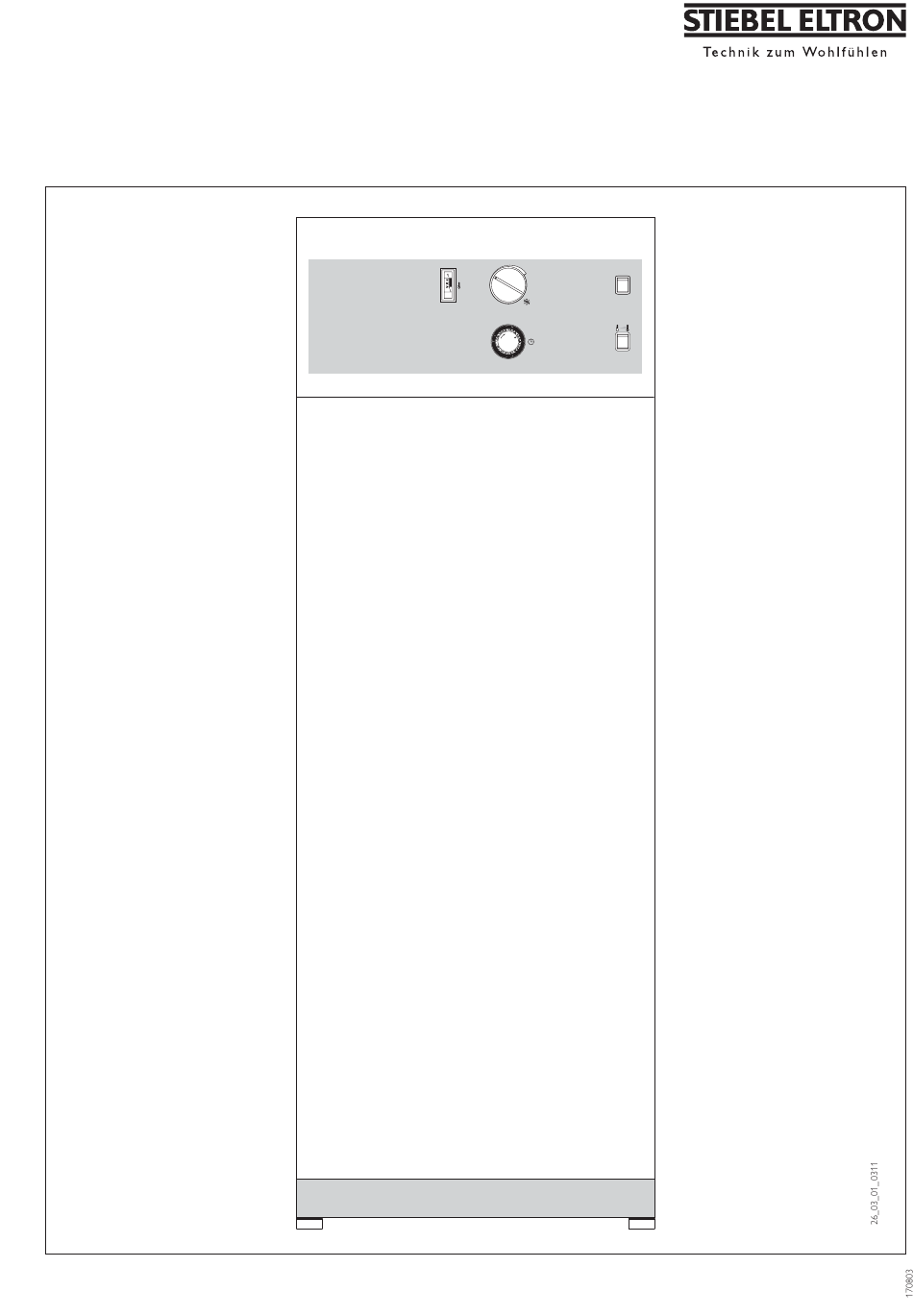

WWK 300, WWK 300 SOL
Warmwasser-Wärmepumpe
Gebrauchs- und Montageanweisung
Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem zuge-
lassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
ECO
ECO
ON
ON
°C
°C
OFF
OFF
1x
1x
>60°C
>60°C

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für STIEBEL ELTRON WWK 300 SOL

Inhaltszusammenfassung für STIEBEL ELTRON WWK 300 SOL

  • Seite 1: Leistungsaufnahme Zusatzheizung Kw

    WWK 300, WWK 300 SOL Warmwasser-Wärmepumpe Gebrauchs- und Montageanweisung °C °C >60°C >60°C Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem zuge- lassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.

  • Seite 2: Inhaltsverzeichnis

    Inhalt Technische Daten Seite WWK 300 WWK 300 SOL Technische Daten Sonderzubehör Best.-Nr. 07 4361 074362 Einsatzgrenzen für Wärmepumpenbetrieb °C +6 bis +35 +6 bis +35 Gebrauchsanweisung Warmwassertemperatur Wärmepumpe °C +25 bis +55 +25 bis +55 Für den Benutzer (einstellbar)

  • Seite 3: Gebrauchsanweisung

    1 Betrieb und Bedienung 1.4 Funktionsbeschreibung 1.5 Betrieb außerhalb der Einsatz- grenzen 1.4.1 Wärmepumpenbetrieb Die Stiebel Eltron Warmwasserwärmepumpe Dies ist die normale Betriebsweise, die inner- unter 6 °C bis 4 °C WWK 300 ist ein automatisch arbeitender halb der Einsatzgrenzen der Wärmepumpe Bei Raumtemperaturen unter 6 °C beginnt je...

  • Seite 4: Betrieb Und Bedienung

    Bezeichnungen in Klammern siehe Schaltpläne Abb. 8 Seite 8 Abb. 1 Funktion Hauptschalter (1) Taster (2) Uhr (4) pro- WWK 300, WWK 300 SOL gramiert Nur Wärmepumpen-Betrieb 25 °C bis 55 °C – – Einmalige Nachheizung durch den elektri- –...

  • Seite 5: Montageanweisung

    Wann die Prüfung notwendig wird, hängt von der örtlichen Wasserqualität ab und wird vom Fachmann entschieden (Empfehlung von Stiebel Eltron: Erstmalige Prüfung spätestens nach 2 Jahren). Die Schutzanode befindet sich hinter der unteren Frontblende. BeimEntfernen der Frontblende ist darauf zu achten, dass die...

  • Seite 6: Montage

    Wäschetrockner, Gefriergerät sollte einbe- 3 Montage Aufstellung zogen werden. 3.1 Transport Die Grundfläche des Aufstellraumes muss mindestens 6 m² betragen. Wobei das Volu- Damit das Gerät vor Beschädigung geschützt men von 13 m³ nicht unterschritten werden °C °C ist, sollte es möglichst in der Verpackung >60°C >60°C darf.

  • Seite 7: Heizkessel-Anschluss

    Ist das nicht möglich, ist die Zirkulationspumpe thermisch oder zeitlich Kaltwasser- zu steuern. Sicherheitsgruppe nach DIN 1988 3.4 Heizkessel-Anschluss (WWK 300 SOL) Zur einfachen Einbindung an einen Heizkessel liegen den Geräten mit Wärmeaustauscher 1 Warmwasser-Wärmepumpe 11 Solarkollektor Rohrbögen mit Überwurfverschraubungen bei. 2 Warmwasserspeicher-Fühler 12 Heizkessel Die Einbindung ist nur für Kessel mit Warm-...

  • Seite 8: Elektro-Anschluss

    3.5 Elektro-Anschluss Schaltkasten WWK 300 / WWK 300 SOL Die WWK 300 wird steckerfertig geliefert. Eine 230 V / 50 Hz-Schutzkontaktsteckdose wird benötigt. Absicherung 16 A gL. Für den Anschluss einer Regeleinrichtung (Temperaturfühler) befindet sich auf der Wär- mepumpen-Rückseite eine Kabeldurchführung.

  • Seite 9: Inbetriebnahme

    4 Inbetriebnahme Die Inbetriebnahme muss vom Fachmann durchgeführt werden: Den Speicherbehälter füllen, damit Verdichter und Heizkörper nicht beschädigt werden. Zum Auffüllen Warmwas- serhahn öffnen, bis Wasser herausläuft. Das Sicherheitsventil öffnen, bis Wasser in vollem Strahl herausläuft. Danach Sicherheits- ventil schließen. –...

  • Seite 10: Umwelt Und Recycling

    Im Garantiefall entschei- dem der Mangel erkannt wurde, unter Angabe erreichen – auch an Sonn- und Samstagen det allein Stiebel Eltron, auf welche Art der des vom Kunden festgestellten Fehlers des sowie an Feiertagen. Schaden behoben werden soll. Es steht Stiebel Gerätes und des Zeitpunktes seiner Feststel-...

  • Seite 11: Garantie-Urkunde

    Garantie-Urkunde Verkauft am: _________________________________________________ Nr.: Garantie-Urkunde: Warmwasserwärmepumpe WWK 300 Stempel und Unterschrift des Fachhändlers:...

  • Seite 12: Adressen Und Kontakte

    Adressen und Kontakte www.stiebel-eltron.com Zentrale Holzminden Stiebel Eltron Vertriebszentren Magyarország Stiebel Eltron GmbH & Co. KG Stiebel Eltron Kft. Dortmund Dr.-Stiebel-Str. 37603 Holzminden Pacsirtamezo ´ ´ u. 41 H-1036 Budapest Oespel (Indupark) ✆ Telefon 0 5531/702-0 012 50-6055 Fax 013 68-8097 Brennaborstr.
