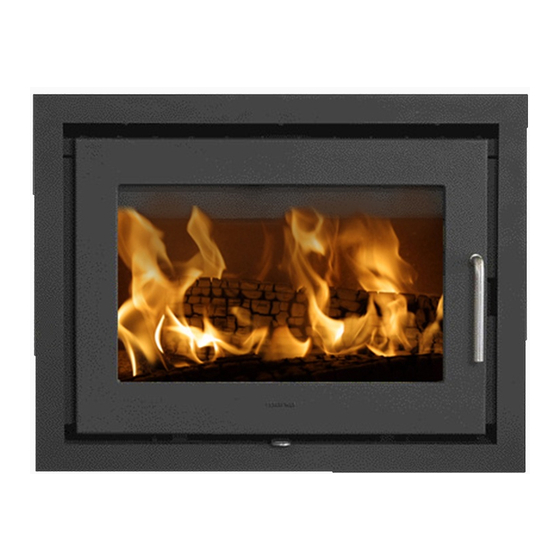

Morso 5660 Aufstellungs- Und Bedienungsanleitung
Verwandte Anleitungen für Morso 5660
Inhaltszusammenfassung für Morso 5660
- Seite 1 Aufstellungs- und Bedienungsanleitung Morsø 5660/5660M EN 13240 NS 3058-3059 DINplus MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
-
Seite 2: Inhaltsverzeichnis
Markt, stellt seit 1853 Kaminöfen von höchster Person zu schwer ist. Qualität her. Beachten Sie bitte die folgenden Der Ofen MORSØ 5660/5660M wiegt 125 kg. Anweisungen, damit Sie an Ihrem neuen Ofen viele Jahre lang Freude haben. Dieser Kaminofen eignet sich für den zeitweiligen Gebrauch. - Seite 3 U:\udv\Tegninger\5600\5600 Assembly.SLDASM This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company. Beim Ofenmodell Morsø 5660 muss ein 45°-Rohr- bogen an den gusseisernen Rauchfang (1) ange- schlossen werden. Mit dem Rohrbogen lässt sich...
- Seite 4 Model no. Drawingtype: Location of file: U:\udv\Tegninger\5600\5600 Assembly.SLDASM This drawing is Morsø Jernstøberi A/S' pro Rev. Revisions Sign.: Date: Construction: 01.05.07 Title: Principskitse 5660 N/EN Released: Material: ERROR!:materiale Format: Indsat i special miljø 1:10 Weight: Scale: Morsø 5600 Model no. Itemno.: Drawing no.:...
- Seite 5 Soll der Einsatzofen in einer brennbaren Umgebung zu stehen kommen, muss zuerst eine C. Einbau ins Morsø Modulsystem. Ofenummantelung gebaut werden, in die der Einsatz eingebaut wird. Diese Ofenummante- Der Einsatzofen Morsø 5660M ist für den Einbau in das Einsatz-Modulsystem von Morsø lung braucht es zum Schutz der Umgebung vor der Hitzeeinwirkung des Einsatzes mithilfe vorgesehen.
-
Seite 6: Schornstein
1.6 Anschluss an einen gemauerten Schornstein Abstand zum Mobiliar Der empfohlene Abstand zum Mobiliar beträgt 1300 mm. Bedenken Sie aber, dass das Mo- Eine Mauerbuchse für das Rauchrohr wird in die Wand eingemauert und das Rauchrohr in diese biliar und andere Gegenstände austrocknen können, wenn sie zu dicht am Ofen stehen. eingeführt. -
Seite 7: Faktoren, Die Den Schornsteinzug Beeinflussen
1.8 Faktoren, die den Schornsteinzug beeinflussen Tritt beim Öffnen der Feuerungstür Rauch aus, beruht das auf schlechtem Schornsteinzug. Bitte beachten! Für diesen Ofentyp ist ein Schornsteinzug von mindestens 12 pa erforderlich, damit die Ver- Reinigungsmöglichkeiten: Wenden Sie sich an den Schornsteinfeger. brennung zufriedenstellend verläuft und kein Rauch austritt. -
Seite 8: Heiztechnik/Verwendung Ihres Ofens
Der Betrieb mit offenem Feuerraum ist nur unter Aufsicht statthaft. als Brennholz verwendet werden. Für die Schornsteinberechnung ist DIN 4705 anzuwenden. Der Kaminofen 5660 ist eine Zeitbrand-Feuerstätte. Bitte beachten Sie, dass im Ofen keine flüssigen Brennstoffe verwendet werden dürfen. -
Seite 9: Anheizen Und Feuerungsintervalle
2.1 Anheizen und Feuerungsintervalle 4. Stellt man fest, dass der Schornstein so warm ist, dass Während des Anheizens wird eine große Menge Luft benötigt. Wenn der Ofen ganz kalt ist, ein Zug vorhanden ist (nach 2 Min.), schließt man die Feu- ist es vorteilhaft, die Tür in den ersten Minuten angelehnt zu lassen. -
Seite 10: Regelmäßige Ofenpflege
Normalerweise sollten Sie die Ofentür auf den ersten 2-3 Zentimetern langsam öffnen und 3.0 Regelmäßige Ofenpflege dann abwarten, bis der Druck ausgeglichen ist, bevor Sie die Tür ganz öffnen. Auf diese Wei- se vermeiden Sie Rauchbelästigung, insbesondere in Verbindung mit schlechtem Schorn- steinzug. -
Seite 11: Reinigung Des Ofens
Fachmann überprüft werden. Wartungsteile für Asche 5660/5660M Wie oben beschrieben sollte sich zur Erreichung einer hohen Verbrennungstemperatur auf dem Bo- den der Brennkammer eine ca. 1 cm dicke Aschenschicht befinden. Wird diese Aschenschicht zu dick, muss sie mit einem Ascheschaufel, einem Kehrschaufel oder Ähnlichem abgetragen werden. -
Seite 12: Garantie Produkt Registrierung
Garantie Produkt Registrierung MORSØ 10-JAHRES-GARANTIESCHEIN In jedem Morsø-Ofen stecken mehr als 160 Jahre Entwicklungs- und Produktionserfahrung. Die Qua- litätskontrolle steht seit jeher im Mittelpunkt unseres Herstellungsprozesses und wir haben in allen wichtigen Produktionsphasen wirksame Maßnahmen zur Qualitätssicherung umgesetzt. Darum bietet Morsø... -
Seite 13: Gute Glutschicht
WICHTIG! Umweltfreundlich und sicher heizen! • Nur trockenes Holz verwenden Verwenden Sie nur trockenes (max. 20% Feuchtigkeitsgehalt) und unbehandeltes Holz. Die Scheite müssen gespalten und 8 - 12 cm dick sein. • Anzünden Mit trockenem Reisig anzünden (verwen- den Sie 1 - 2 kg). Lassen Sie während der Anzündphase die Tür angelehnt und hal- ten Sie sich in der Nähe des Ofens auf.
