2 Verwendungszweck der
Wärmepumpe

2.1 Anwendungsbereich

Die Sole/Wasser-Wärmepumpe kann in vorhandenen oder neu
zu errichtenden Heizungsanlagen eingesetzt werden. Als Wär-
meträger in der Wärmequellenanlage dient Sole. Als Wärme-
quelle können Erdsonden, Erdkollektoren oder ähnliche Anlagen
genutzt werden.

2.2 Arbeitsweise

Heizen
Das Erdreich speichert Wärme die von Sonne, Wind und Regen
eingebracht wird. Diese Erdwärme wird im Erdkollektor, der Erd-
sonde oder ähnlichem von der Sole bei niedriger Temperatur
aufgenommen.
Eine Umwälzpumpe fördert dann die "erwärmte" Sole in den Ver-
dampfer der Wärmepumpe. Dort wird diese Wärme an das Käl-
temittel im Kältekreislauf abgegeben. Dabei kühlt sich die Sole
wieder ab, so dass sie im Solekreis wieder Wärmeenergie auf-
nehmen kann.
Das Kältemittel wird vom elektrisch angetriebenen Verdichter an-
gesaugt, verdichtet und auf ein höheres Temperaturniveau "ge-
pumpt". Die bei diesem Vorgang zugeführte elektrische Antriebs-
leistung geht nicht verloren, sondern wird größtenteils dem
Kältemittel zugeführt.
Daraufhin gelangt das Kältemittel in den Verflüssiger und über-
trägt hier wiederum seine Wärmeenergie an das Heizwasser.
Abhängig vom Betriebspunkt erwärmt sich so das erhitzte Heiz-
wasser auf bis zu 60 °C.
Kühlen
In der Betriebsart Kühlen werden Verdampfer und Verflüssiger in
ihrer Wirkungsweise umgekehrt.
Das Heizwasser gibt über den nun als Verdampfer arbeitenden
Verflüssiger die Wärme an das Kältemittel ab. Mit dem Verdich-
ter wird das Kältemittel auf ein höheres Temperaturniveau ge-
bracht. Über den Verflüssiger (im Heizbetrieb Verdampfer) ge-
langt die Wärme in die Sole und somit ins Erdreich.
www.dimplex.de
3

Lieferumfang

3.1 Grundgerät
Das Grundgerät besteht aus einer anschlussfertigen Wärme-
pumpe für Innenaufstellung mit Blechgehäuse, Schaltkasten und
integriertem Regler. Im Kältekreis ist das Kältemittel R404A ein-
gefüllt. Das Kältemittel R404A ist FCKW-frei, baut kein Ozon ab
und ist nicht brennbar.
Im Schaltkasten sind alle für den Betrieb der Wärmepumpe not-
wendigen Bauteile angebracht. Ein Fühler für die Außenwand-
temperatur mit Befestigungsmaterial sowie ein Schmutzfänger
liegen der Wärmepumpe bei. Die Spannungszuführung für Last-
und Steuerstrom ist bauseits zu verlegen.
Die Ansteuerung der bauseits zu stellenden Solepumpe ist über
den Schaltkasten zu realisieren. Dabei ist - falls erforderlich - für
diese ein Motorschutz vorzusehen.
Der Kollektor mit Soleverteiler ist bauseits zu erstellen.

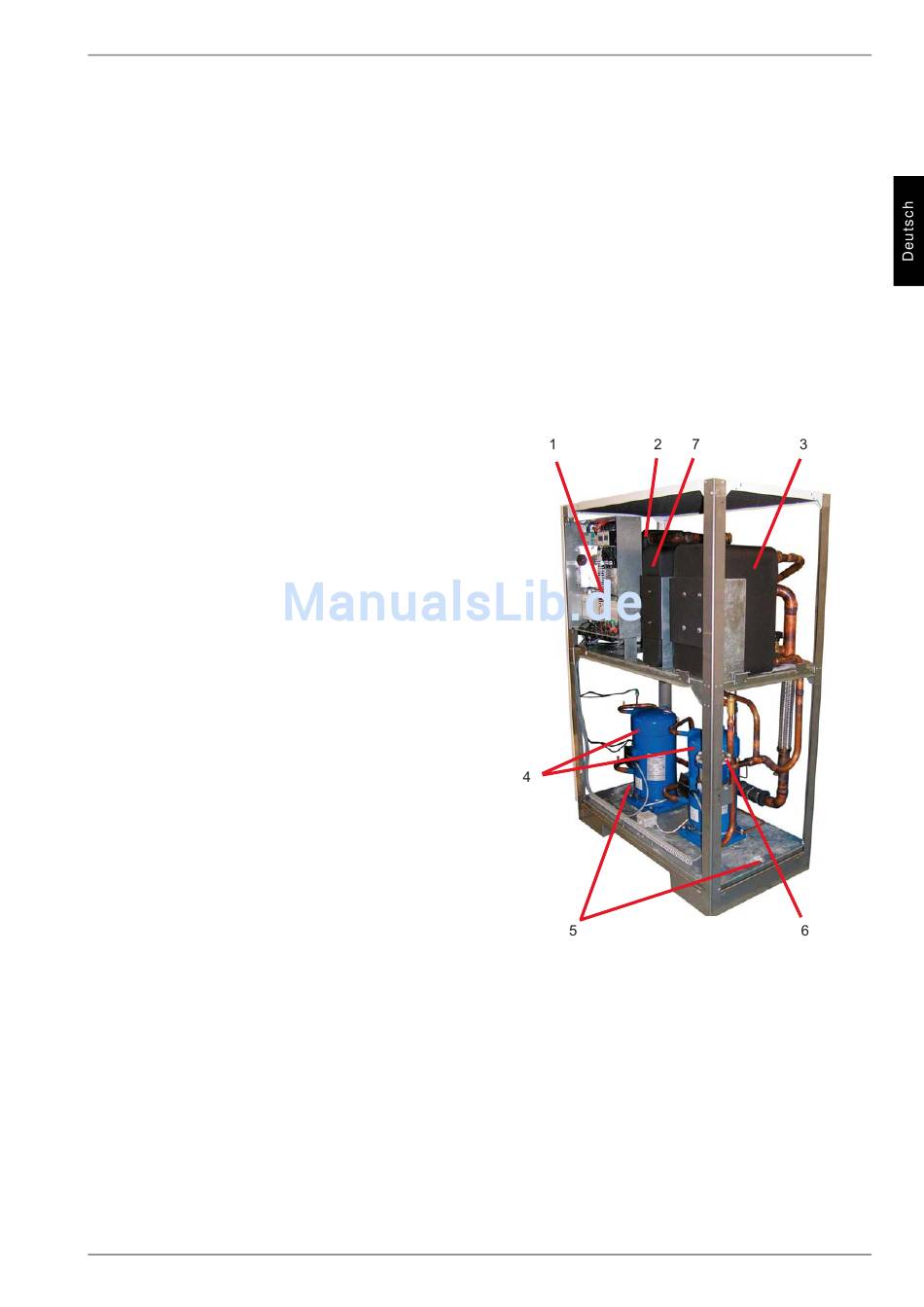

1) Steuerung
2) Verdampfer
3) Verflüssiger
4) Verdichter
5) Transportsicherung
6) Filtertrockner
7) Verflüssiger Warmwasser
3.1
