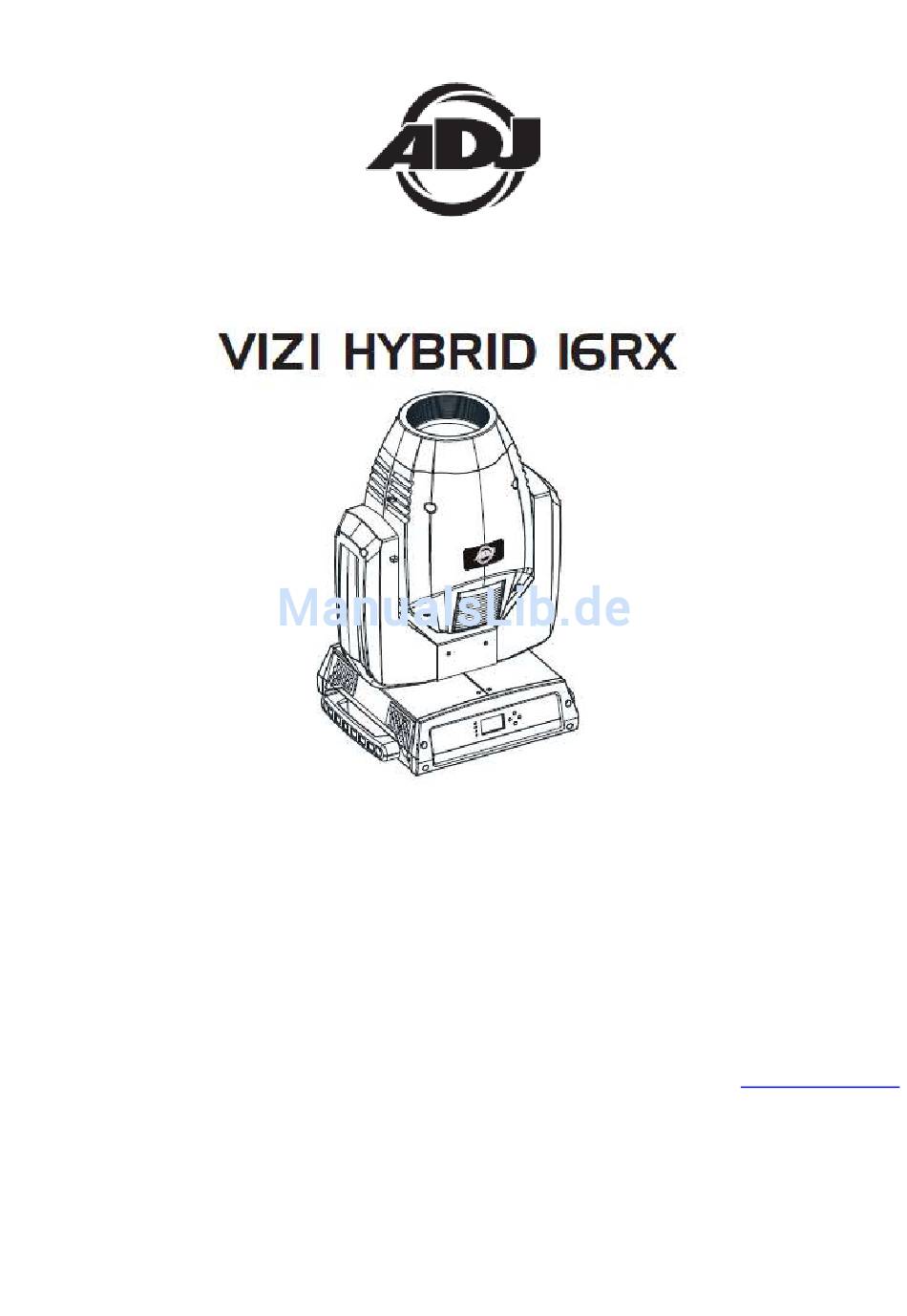

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 11/15...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................27 Wichtige Hinweise zum Leuchtmittel finden Sie auf Seite 6. Achtung, dieses Gerät kann ein Feuer verursachen. Weitere Informationen finden Sie auf Seite 6. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 3... -
Seite 4: Allgemeine Informationen
Kontakt mit unserem Kundensupport an Ihren Händler zurück. Erste Schritte: Der Vizi Hybrid 16RX ist ein Moving-Head, der sich über DMX ansteuern lässt. Der Vizi Hybrid 16RX ist ein 19-Kanal DMX-Gerät. Dies ist ein per DMX ansteuerbares Gerät. Um die Lichteffekte voll zur Geltung zu bringen, empfiehlt sich die Verwendung von Nebel oder bestimmten Nebeleffekten. -
Seite 5: Eigenschaften
Während des Betriebs kann das Gehäuse sehr heiß werden. Fassen Sie das Gerät während des Betriebs nicht mit bloßen Händen an. ADJ® ist nicht verantwortlich für Schäden, die durch die Nichtbeachtung der in dieser Bedienungsanleitung enthaltenen Anweisungen oder durch Veränderungen am Gerät entstanden sind. -
Seite 6: Wichtige Warnhinweise Zur Entladelampe
Entladelampe verfügt über eine durchschnittliche Lebensdauer von 1500 Stunden. ADJ empfiehlt, regelmäßig die Betriebsstunden der Lampe zu kontrollieren (siehe Seite 19 "Betriebsdauer der Lampe"). Wenn die Lampe die Marke von 1500 Stunden erreicht hat oder bald erreichen wird, empfehlen wir dringend, die Lampe auszuwechseln. -
Seite 7: Befestigung
Die Installation sollte einmal jährlich von einer entsprechend ausgebildeten Fachkraft überprüft werden. Der Vizi Hybrid 16RX ist in drei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend, seitlich an einem Gerüstelement angebracht und in normaler Position auf ebenem Untergrund. -
Seite 8: Cad-Zeichnung
Kabel mit 3/5-poligem XLR-Stecker. 5. Sicherung (T 10 A): Schützt das Gerät vor Schäden durch Überströme. 6. Netzkabel: Zum Anschließen an das Stromnetz. 7. Geräteschalter: Zum Ein- und Ausschalten. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 8... -
Seite 9: Einrichten Des Dmx
EINRICHTEN DES DMX Leistungsaufnahme: Der Vizi Hybrid 16RX von ADJ® verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. -
Seite 10: Dmx-Steuerung
Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Vizi Hybrid 16RX verfügt über 19 DMX-Kanäle. Für weitere Informationen über DMX-Werte, vergleichen Sie die Seiten 10-14. 2. Um das Gerät im DMX-Modus ansteuern zu können, befolgen Sie die Einstellmöglichkeiten auf den Seiten 9-10 sowie die Setup-Spezifikationen, die Ihrem DMX-Controller beiliegen. - Seite 11 56 - 127 GOBO-SHAKE GOBOS 1-16 128 - 189 ROTATION ENTGEGEN DEM UHRZEIGERSINN SCHNELL-LANGSAM 190 - 193 KEINE ROTATION 194 - 255 ROTATION IM UHRZEIGERSINN LANGSAM - SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 11...
- Seite 12 68 - 127 GOBO-SHAKE GOBOS 1-12 128 - 189 ROTATION ENTGEGEN DEM UHRZEIGERSINN SCHNELL-LANGSAM 190 - 193 KEINE ROTATION 194 - 255 ROTATION IM UHRZEIGERSINN LANGSAM - SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 12...
- Seite 13 0 - 255 3° - 32° FROST-EFFEKT 0 - 7 KEINE FUNKTION 8 - 255 0% - 100% SCHWENK- & NEIGEGESCHWINDIGKEIT 0 - 255 SCHNELL - LANGSAM A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 13...
-
Seite 14: Systemmenü
190 - 199 LAMP HALBE LEISTUNG 200 - 209 ALLE ZURÜCKSETZEN 210 - 229 KEINE FUNKTION 230 - 239 LAMPE AUS 240 - 255 KEINE FUNKTION SYSTEMMENÜ A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 14... -
Seite 15: Dmx-Einstellungen
4. Betätigen Sie die MENU-Taste, um den Menüpunkt zu beenden und zum Hauptmenü zurückzukehren. GERÄTEEINSTELLUNGEN - Pan Inverse - Mit dieser Funktion können Sie die Schwenkbewegung umkehren. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 15... - Seite 16 Verdunkelungsfunktion aktiviert, bei "NO" wird diese Funktion deaktiviert. 4. Betätigen Sie zur Bestätigung Ihrer Auswahl ENTER oder betätigen Sie die MENU-Taste, um zum Hauptmenü zurückzukehren. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 16...
-
Seite 17: Leuchtmittel-Einstellungen
3. Drücken Sie zum Wechseln zwischen "No" und "Yes" auf UP oder DOWN. Bei einer Auswahl von "Yes" wird die Anzeige um 180 Grad gedreht, bei "No" wird die Anzeige wieder in den normalen Zustand zurückgedreht. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 17... - Seite 18 1. Rufen Sie das Hauptmenü auf und drücken Sie auf die Tasten UP oder DOWN, bis "Fixture Test" hervorgehoben wird; drücken Sie dann auf ENTER. 2. Drücken Sie zum Wechseln zwischen "Auto Test" oder "Manual Test"" auf UP oder DOWN. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 18...
-
Seite 19: Geräteinformationen
1. Rufen Sie das Hauptmenü auf und drücken Sie auf die Tasten UP oder DOWN, bis "Reset Function" hervorgehoben wird; drücken Sie dann auf ENTER. 2. Drücken Sie auf UP oder DOWN, bis "Reset Function" angezeigt wird, und drücken Sie dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 19... -
Seite 20: Besondere Funktionen
Um das Menü Offset zu öffnen, betätigen Sie für mindestens 3 Sekunden die ENTER-Taste. In diesem Untermenü lassen sich die Ausgangspositionen verschiedener Funktionen testen: Schwenkung, Neigung, Shutter, Farbrad, beide Goboräder, RGoborad (rotierend), Prisma, RPrisma (rotierend) und Fokussierposition. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 20... - Seite 21 - Einstellung des rotierenden Prismas. 1. Betätigen Sie die ENTER-Taste für mindestens 3 Sekunden; drücken Sie dann die UP- oder DOWN- Tasten, bis "R-Prism" angezeigt wird, und betätigen Sie dann ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 21...
-
Seite 22: Informationen Zu Fehlermeldungen
Leistung betrieben. Lamp On Over 700 Hour Dies wird angezeigt, wenn die Lampe mehr als 700 Betriebsstunden gelaufen ist. Wird dies angezeigt, müssen Sie die Lampe ausschalten. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 22... -
Seite 23: Auswechseln Von Lampe Und Sicherung
Entladelampe finden Sie auf Seite 6. Eine Anleitung zum Auswechseln der Lampe finden Sie auf der nächsten Seite. Vergewissern Sie sich, dass Sie bei der Handhabung von Entladelampen immer die korrekte Vorgehensweise einhalten. PHOTOMETRISCHES DIAGRAMM Entfernung (m) Durchmesser (m) A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 23... -
Seite 24: Auswechseln Der Lampe
Sie die Lampe behutsam nach rechts schieben. sollte linken Seite "herausspringen". Nun sollten Sie in der Lage sein, die Lampe aus den Halterungen auf der rechten Seite herauszunehmen. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 24... -
Seite 25: Reinigung
Während der Lieferung kann es vorkommen, dass sich eine Lampe lockert; drücken Sie diese daher vollständig in die Fassung hinein. 4. Stellen Sie sicher, dass der Sicherungshalter richtig sitzt. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 25... -
Seite 26: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 26... -
Seite 27: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 27... - Seite 28 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Hybrid 16RX Bedienungsanleitung Seite 28...
