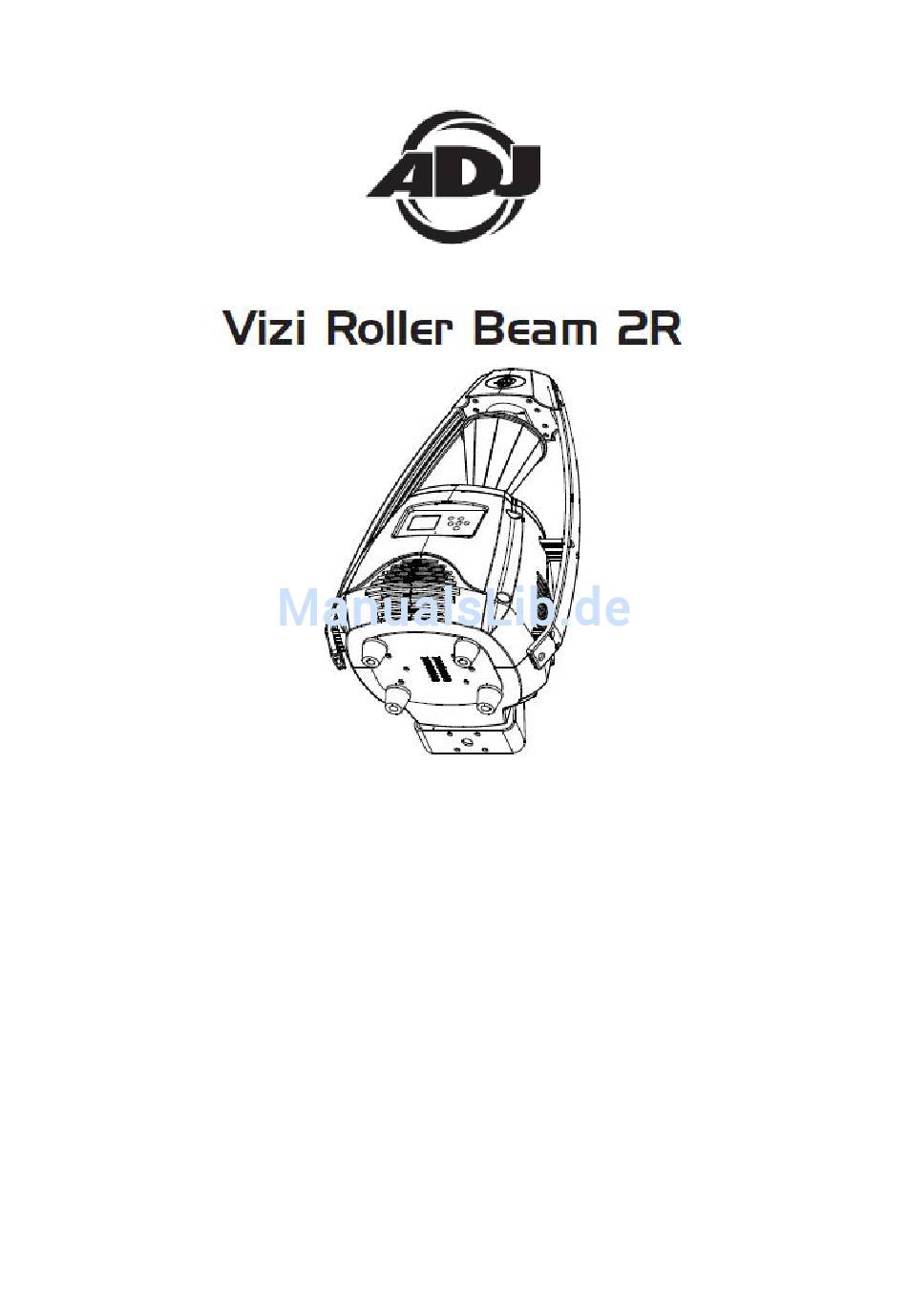

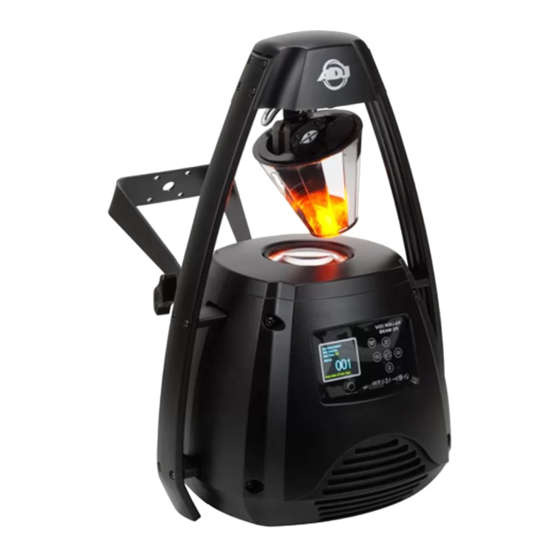

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 11/13...
-
Seite 2: Inhaltsverzeichnis
FEHLERBEHEBUNG ................................36 TECHNISCHE SPEZIFIKATION ..............................37 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................38 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................39 A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 2... - Seite 3 Verluste, die im Vertrauen auf in diesem Dokument enthaltenen Informationen entstanden und/oder das Ergebnis unsachgemäßer, nicht sicherer, ungenügender und nachlässiger Montage, Installation, Aufhängung und Bedienung dieses Produktes sind. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 3...
-
Seite 4: Einleitung
INOZION EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Vizi Roller Beam 2R von ADJ Products, LLC, entschieden haben. Jeder Vizi Roller Beam 2R wurde gründlich werksseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Eigenschaften
Während des Betriebs kann das Gehäuse sehr heiß werden. Fassen Sie das Gerät während des Betriebs nicht mit bloßen Händen an. ADJ Products, LLC, ist nicht verantwortlich für Schäden, die durch die Nichtbeachtung der in dieser Bedienungsanleitung enthaltenen Anweisungen oder durch Veränderungen am Gerät entstanden sind. -
Seite 6: Befestigung
Befestigungsmaterials und des Geräts. Falls Sie nicht über diese Qualifikationen verfügen, sollten Sie von einer selbst durchgeführten Installation Abstand nehmen. Die Installation sollte einmal jährlich von einer entsprechend ausgebildeten Fachkraft überprüft werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 6... - Seite 7 BEFESTIGUNG (Fortsetzung) Der Vizi Roller Beam 2R ist in drei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend, seitlich angebracht und in normaler Position auf flachem Untergrund. Stellen Sie sicher, dass das Gerät in einem Abstand von mindestens 0,5m von entzündlichen Materialien (Dekoration, etc.) befestigt wird.
-
Seite 8: Steuerung Und Funktionen
Sicherung, außer Sie sind von Ihrem autorisierten ADJ Servicetechniker anderweitig instruiert worden. 12. XLR DMX-Eingangsbuchse - Über diese Buchse kann ein eingehendes DMX-Signal oder Master/Slave- Signal empfangen werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 8... -
Seite 9: Einrichtung Des Geräts
13. XLR Ausgangsbuchse - Über diese Buchse wird das eingehende DMX-Signal an ein anderes DMX- Gerät, oder ein Master/Slave-Signal an den nächsten Vizi Roller Beam 2R in der Reihe weitergegeben. Um optimale Ergebnisse im DMX- oder Master/Slave-Modus zu erhalten, installieren Sie eine Abschlussschaltung (DMX-Terminator) am letzten Gerät in der Reihe. - Seite 10 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 Pol 4 – nicht benutzen nicht belegt Pol 5 – nicht benutzen nicht belegt A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 10...
-
Seite 11: Systemmenü
Standardmodus Grundmodus Erweiterter Modus Benutzermodus zum Ändern der Benutzermodus A Benutzermodus B Benutzermodus C Kanalnummern Benutzermodus bearbeiten Max. Kanal = XX Benutzermodi voreinstellen SCHWENKUNG = CH01 A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 11... -
Seite 12: Funktion
Schritte unter "Programm bearbeiten" einstellen. Sie können die einzelnen Szenen unter "Szenen bearbeiten" bearbeiten. Mit dieser Funktion können Sie einzelne Szenen entweder automatisch, das heißt mit der eingestellten Schrittzeit, ablaufen lassen. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 12... - Seite 13 5. Betätigen Sie zum Verlassen ENTER oder MODE/ESC. Lamp Off Time - Damit können Sie die Betriebsstunden der Lampe beim letzten Mal, als die Lampe eingeschaltet war, kontrollieren. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 13...
- Seite 14 5. Zum Auswählen drücken Sie auf ENTER, oder betätigen Sie die MODE/ESC- Taste, um diesen Modus zu verlassen. Temperature Info - Damit können Sie die Temperatur des Moving Head kontrollieren. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 14...
-
Seite 15: Lampensteuerung
DOWN, bis “Lamp Control” hervorgehoben wird; drücken Sie dann auf ENTER. 2. Drücken Sie auf UP oder DOWN, bis "Lamp Off Via DMX" angezeigt wird, und drücken Sie dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 15... - Seite 16 5. Zum Auswählen drücken Sie auf ENTER, oder betätigen Sie die MODE/ESC- Taste, um diesen Modus zu verlassen. Pan Reverse - Mit dieser Funktion können Sie die Schwenkbewegung umkehren. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 16...
- Seite 17 RDM-Controller fernsteuern. Manuelle Einstellungen wie die der DMX-Adresse sind nicht mehr erforderlich. Das ist insbesondere dann vorteilhaft, wenn das Gerät an einer unzugänglichen Stelle installiert worden ist. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 17...
- Seite 18 DOWN, bis “Personality” hervorgehoben wird; drücken Sie dann auf ENTER. 2. Drücken Sie auf UP oder DOWN, bis "Temperature C/F" angezeigt wird, und drücken Sie dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 18...
-
Seite 19: Zurücksetzungsfunktion
3. Zum Auswählen drücken Sie auf ENTER, oder betätigen Sie die MODE/ESC- Taste, um diesen Modus zu verlassen. Reset Others - Damit setzen Sie alle anderen Motoren zurück. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 19... -
Seite 20: Effektanpassung
Select Program – Mit dieser Funktion kann der Benutzer eines von zehn benutzerdefinierten Programmen auswählen. Das Programm lässt sich dann unter “Function Mode” und “Program Run” abrufen. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 20... -
Seite 21: Fehlercodes
DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Vizi Roller Beam 2R verfügt über einen 11-Kanal-Modus, 13-Kanal-Modus und 18-Kanal-Modus. Für weitere Informationen über DMX-Werte, vergleichen Sie die Seiten 20-31. 2. Um das Gerät im DMX-Modus ansteuern zu können, befolgen Sie die Einstellmöglichkeiten auf den Seiten 9-10 sowie die Setup-Spezifikationen, die Ihrem DMX-Controller beiliegen. -
Seite 22: Musiksteuerung
5. Um zum Hauptmenü zurückzukehren, betätigen Sie die MODE/ESC-Taste. 6. Sie können die Show oder die Schwenkungs- und Neigungsfunktionen im Systemmenü umkehren. Informationen dazu finden Sie auf den Seiten 23-34. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 22... -
Seite 23: 11-Kanal-Dmx-Modus
FARBE 12 117 - 127 FARBE 13 128 - 189 VORWÄRTS REGENBOGENEFFEKT SCHNELL - LANGSAM 190 - 193 KEINE ROTATION 194 - 255 RÜCKWÄRTS REGENBOGENEFFEKT LANGSAM-SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 23... - Seite 24 LANGSAM-SCHNELL ROTIERENDE WALZE 0 - 127 WALZENINDEXIERUNG 128 - 189 VORWÄRTS, WALZENROTATION SCHNELL - LANGSAM 190 - 193 KEINE ROTATION 194 - 255 RÜCKWÄRTS, WALZENROTATION LANGSAM-SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 24...
- Seite 25 GESCHWINDIGKEIT SCHWENKUNGS-/NEIGUNGSBEWEGUNG, 0 - 225 MAX. BIS MIN. GESCHWINDIGKEIT 226 - 235 BLACKOUT DURCH BEWEGUNG 236 - 245 BLACKOUT DURCH RADÄNDERUNG 246 - 255 KEINE FUNKTION A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 25...
- Seite 26 INTERNES PROGRAMM 4 160 - 179 INTERNES PROGRAMM 5 180 - 199 INTERNES PROGRAMM 6 200 - 219 INTERNES PROGRAMM 7 220 - 239 MUSIKSTEUERUNGS-PROGRAMM 240 - 255 A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 26...
-
Seite 27: 13-Kanal-Dmx-Modus
FARBE 12 117 - 127 FARBE 13 128 - 189 VORWÄRTS REGENBOGENEFFEKT SCHNELL - LANGSAM 190 - 193 KEINE ROTATION 194 - 255 RÜCKWÄRTS REGENBOGENEFFEKT LANGSAM-SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 27... - Seite 28 LANGSAM-SCHNELL ROTIERENDE WALZE 0 - 127 WALZENINDEXIERUNG 128 - 189 VORWÄRTS, WALZENROTATION SCHNELL - LANGSAM 190 - 193 KEINE ROTATION 194 - 255 RÜCKWÄRTS, WALZENROTATION LANGSAM-SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 28...
- Seite 29 GESCHWINDIGKEIT SCHWENKUNGS-/NEIGUNGSBEWEGUNG 0 - 225 MAX BIS MIN. GESCHWINDIGKEIT 226 - 235 BLACKOUT DURCH BEWEGUNG 236 - 245 BLACKOUT DURCH RADÄNDERUNG 246 - 255 KEINE FUNKTION A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 29...
- Seite 30 160 - 179 INTERNES PROGRAMM 4 180 - 199 INTERNES PROGRAMM 5 200 - 219 INTERNES PROGRAMM 6 220 - 239 INTERNES PROGRAMM 7 240 - 255 MUSIKSTEUERUNGS-PROGRAMM A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 30...
-
Seite 31: 18-Kanal-Dmx-Modus
128 - 189 VORWÄRTS REGENBOGENEFFEKT SCHNELL - LANGSAM 190 - 193 KEINE ROTATION 194 - 255 RÜCKWÄRTS REGENBOGENEFFEKT LANGSAM-SCHNELL FARBRAD FEIN 0 - 255 FARBRADÄNDERUNG FEIN A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 31... - Seite 32 128 - 189 VORWÄRTS, WALZENROTATION SCHNELL - LANGSAM 190 - 193 KEINE ROTATION 194 - 255 RÜCKWÄRTS, WALZENROTATION LANGSAM-SCHNELL 0 - 255 INDEXIERUNG ROTIERENDE WALZE FEININDEXIERUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 32...
- Seite 33 GESCHWINDIGKEIT SCHWENKUNGS-/NEIGUNGSBEWEGUNG 0 - 225 MAX BIS MIN. GESCHWINDIGKEIT 226 - 235 BLACKOUT DURCH BEWEGUNG 236 - 245 BLACKOUT DURCH RADÄNDERUNG 246 - 255 KEINE FUNKTION A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 33...
-
Seite 34: Auswechseln Der Lampe
6. Ersetzen Sie die Lampe immer mit exakt der gleichen Lampe. Bauen Sie das Gerät dann in umgekehrter Reihenfolge wieder zusammen. Löschen Sie die Betriebsdauer der Lampe, nachdem Sie die Lampe ausgetauscht haben. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 34... -
Seite 35: Auswechseln Der Sicherung
4. Reinigen Sie die inneren Linsen aller 30-60 Tage mit Glasreiniger und einem weichen Tuch. 5. Achten Sie immer darauf, dass alle Teile völlig abgetrocknet sind, bevor Sie das Gerät wieder an die Stromversorgung anschließen. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 35... -
Seite 36: Fehlerbehebung
Das Gerät reagiert nicht auf Musik: 1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren. Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise keine Reaktion hervorrufen. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 36... -
Seite 37: Technische Spezifikation
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 37... -
Seite 38: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Die ROHS Richtlinie ist ein wichtiger Schritt für die Erhaltung unserer Umwelt zu sorgen und die Schöpfung für unsere Nachkommen zu erhalten. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 38... -
Seite 39: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 39... - Seite 40 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Roller Beam 2R Bedienungsanleitung Seite 40...
