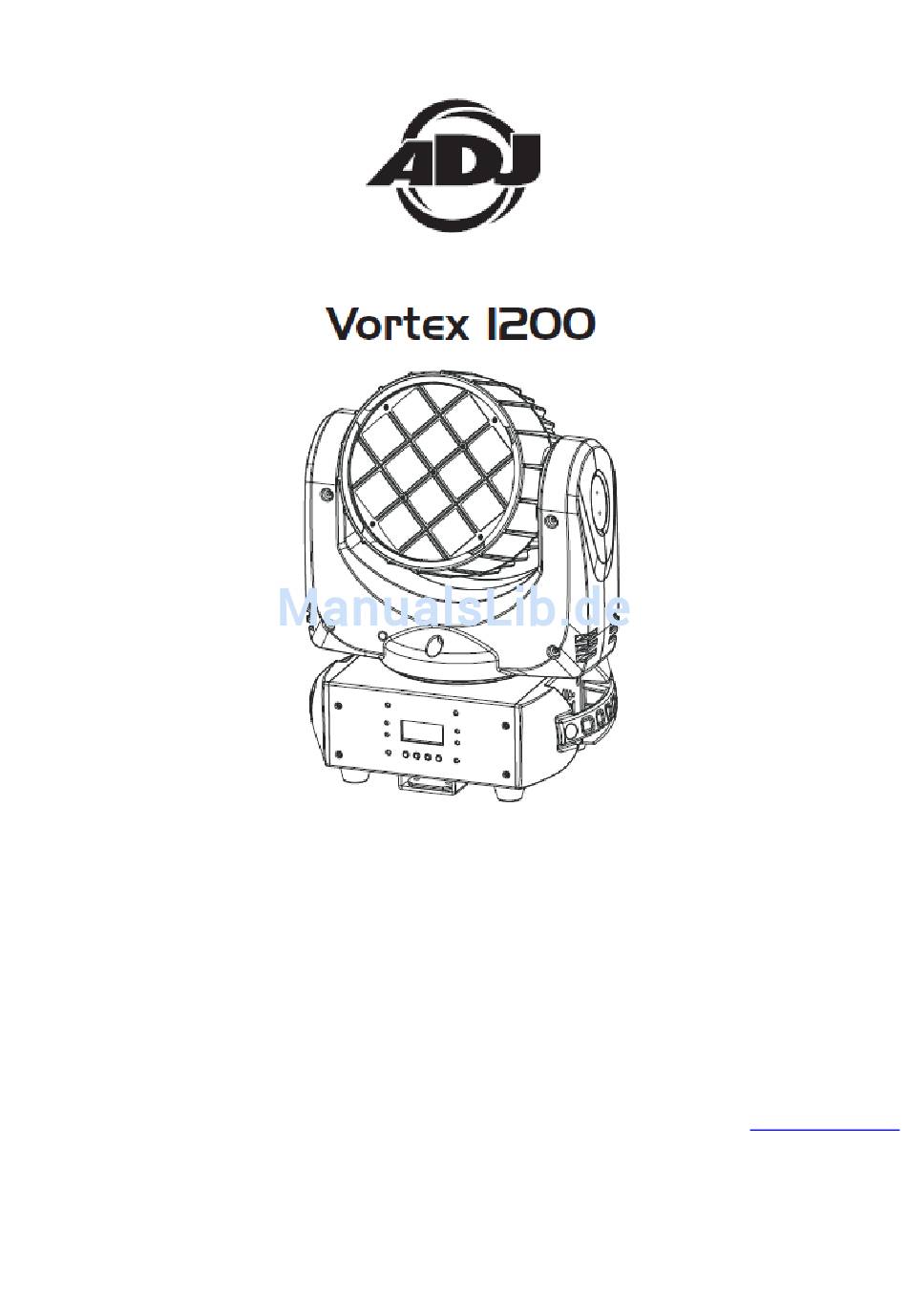

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 3/14...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
FEHLERBEHEBUNG ................................24 TECHNISCHE DATEN ................................25 RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt ....................26 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................26 BEMERKUNGEN ..................................27 A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 3... -
Seite 4: Einleitung
NOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Vortex 1200 von ADJ Products, LLC, entschieden haben. Jeder Vortex 1200 wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Netzkabel In Serienschaltung
Befestigungsmaterials und des Geräts. Falls Sie nicht über diese Qualifikationen verfügen, sollten Sie von einer selbst durchgeführten Installation Abstand nehmen. Die Installation sollte einmal jährlich von einer entsprechend ausgebildeten Fachkraft überprüft werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 5... - Seite 6 INSTALLATION (Fortsetzung) Der Vortex 1200 ist in zwei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend und in normaler Position auf flachem Untergrund. Um innere Beschädigungen zu vermeiden, dürfen Sie das Gerät niemals, wie im Bild oben gezeigt, auf der Seite befestigen. Stellen Sie sicher, dass das Gerät in einem Abstand von mindestens 0,5m von entzündlichen Materialien (Dekoration, etc.) befestigt wird.
-
Seite 7: Einrichtung Des Geräts
EINRICHTUNG DES GERÄTS Leistungsaufnahme: Der Vortex 1200 von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 8 Masse / Abschirmung Pol 1 Pol 1 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt nicht verwenden nicht belegt nicht verwenden A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 8...
-
Seite 9: Systemmenü
MENU und halten es für mindestens 3 Sekunden gedrückt. Um das Untermenü ohne vorgenommene Änderungen zu verlassen, drücken Sie auf MENU. Die Anzeige wird nach 30 Sekunden gesperrt; zum Entsperren drücken Sie die Taste MENU für 3 Sekunden. A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 9... -
Seite 10: Dmx Address
Gerät eingeschaltet wird, geht es automatisch in den Modus der letzten DMX-Einstellung. • Show - Wenn kein DMX-Signal vorhanden ist oder das Gerät eingeschaltet wird, geht das Gerät automatisch in den Show-Modus. A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 10... - Seite 11 Sie auf ENTER. 4. Wiederholen Sie die Schritte 2 bis 3, bis Sie damit zufrieden sind. Manual Test - Mit dieser Funktion können Sie die einzelnen Eigenschaften des Geräts testen. A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 11...
-
Seite 12: Fixture Time
- Mit dieser Funktion können Sie die Motoren zurücksetzen. 1. Drücken Sie auf MENU, bis "Reset" angezeigt wird; drücken Sie dann ENTER. 2. Das Gerät setzt nun die Motoren zurück. MENÜ ZUR EINSTELLUNG DER STARTPOSITION A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 12... -
Seite 13: Universelle Dmx-Steuerung
UNIVERSELLE DMX-STEUERUNG Universelle DMX-Steuerung: Mit dieser Funktion können Sie einen universellen DMX-512-Controller für die Steuerung der einzigartigen, auf Ihre Bedürfnisse zugeschnittenen Programme verwenden. Der Vortex 1200 verfügt über 4 DMX-Modi; 14 DMX-Kanäle, 15 DMX-Kanäle, 17 DMX-Kanäle und 29 DMX-Kanäle. 1. Mit dieser Funktion können Sie jede einzelne Funktion der einzelnen Geräte über einen standardmäßigen DMX-512-Controller ansteuern. -
Seite 14: 14-Kanal-Modus
ROTATION DES EFFEKTS 0 - 127 INDEXIERUNG 0-360 GRAD 128 - 189 ROTATION IM UHRZEIGERSINN SCHNELL-LANGSAM 190 - 193 ANHALTEN 194 - 255 ROTATION IM UHRZEIGERSINN LANGSAM - SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 14... -
Seite 15: Makro
MAKRO 27 224 - 231 MAKRO 28 232 - 239 MAKRO 29 240 - 247 MAKRO 30 248 - 255 MAKRO 31 0 - 255 GESCHWINDIGKEIT SCHWENKUNGS-/NEIGUNGSMAKROS SCHNELL- LANGSAM A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 15... -
Seite 16: 15-Kanal-Modus
200 - 209 MAKRO 19 210 - 219 MAKRO 20 220 - 229 MAKRO 21 230 - 239 MAKRO 22 240 - 255 MAKRO 23 0 - 255 FARBMAKRO-GESCHWINDIGKEIT LANGSAM-SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 16... -
Seite 17: Makro
208 - 215 MAKRO 26 216 - 223 MAKRO 27 224 - 231 MAKRO 28 232 - 239 MAKRO 29 240 - 247 MAKRO 30 248 - 255 MAKRO 31 A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 17... -
Seite 18: 17-Kanal-Modus
190 - 199 MAKRO 19 200 - 209 MAKRO 20 210 - 219 MAKRO 21 220 - 229 MAKRO 22 230 - 239 240 - 255 MAKRO 23 A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 18... -
Seite 19: 17-Kanal-Modus
216 - 223 MAKRO 27 224 - 231 MAKRO 28 232 - 239 MAKRO 29 240 - 247 MAKRO 30 248 - 255 MAKRO 31 0 - 255 GESCHWINDIGKEIT SCHWENKUNGS-/NEIGUNGSMAKROS A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 19... -
Seite 20: 29-Kanal-Modus
ROT 4 0% - 100% 0 - 255 GRÜN 4 0% - 100% 0 - 255 BLAU 4 0% - 100% 0 - 255 WEISS 4 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 20... -
Seite 21: 29-Kanal-Modus
140 - 159 STROBE-EFFEKT 1 160 - 179 STROBE-EFFEKT 2 180 - 199 STROBE-EFFEKT 3 200 - 219 STROBE-EFFEKT 4 220 - 255 ÖFFNEN 0 - 255 MASTER-DIMMER A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 21... -
Seite 22: 29-Kanal-Modus
MUSIKSTEUERUNG DIMMUNGSKURVEN 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD AUF GERÄT KURVENEINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 22... -
Seite 23: Uc3-Steuerung
6. Halten, um die Position der Slave- Dimmung zu ändern Modus Musik (LED-Anzeige LED-Anzeige EIN LED blinkt schnell AUS) PHOTOMETRISCHES DIAGRAMM Abstrahlwinkel 5° Durchme sser des Lichtspot Entfernung (m) DIMMER-KURVEN-DIAGRAMM Dimmer A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 23... -
Seite 24: Netzkabel In Serienschaltung
Anschlüsse angesteckt sind; beachten Sie den Unterschied zwischen Ausgang und Eingang. Das Gerät reagiert nicht auf Musik: 1. Leise oder hohe Töne führen nicht zu einer Reaktion des Geräts. 2. Prüfen Sie den Musikempfindlichkeitspegel. A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 24... -
Seite 25: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 25... -
Seite 26: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 26... -
Seite 27: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 27... -
Seite 28: 160 - 169 Makro
A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Vortex 1200 Bedienungsanleitung Seite 28...
