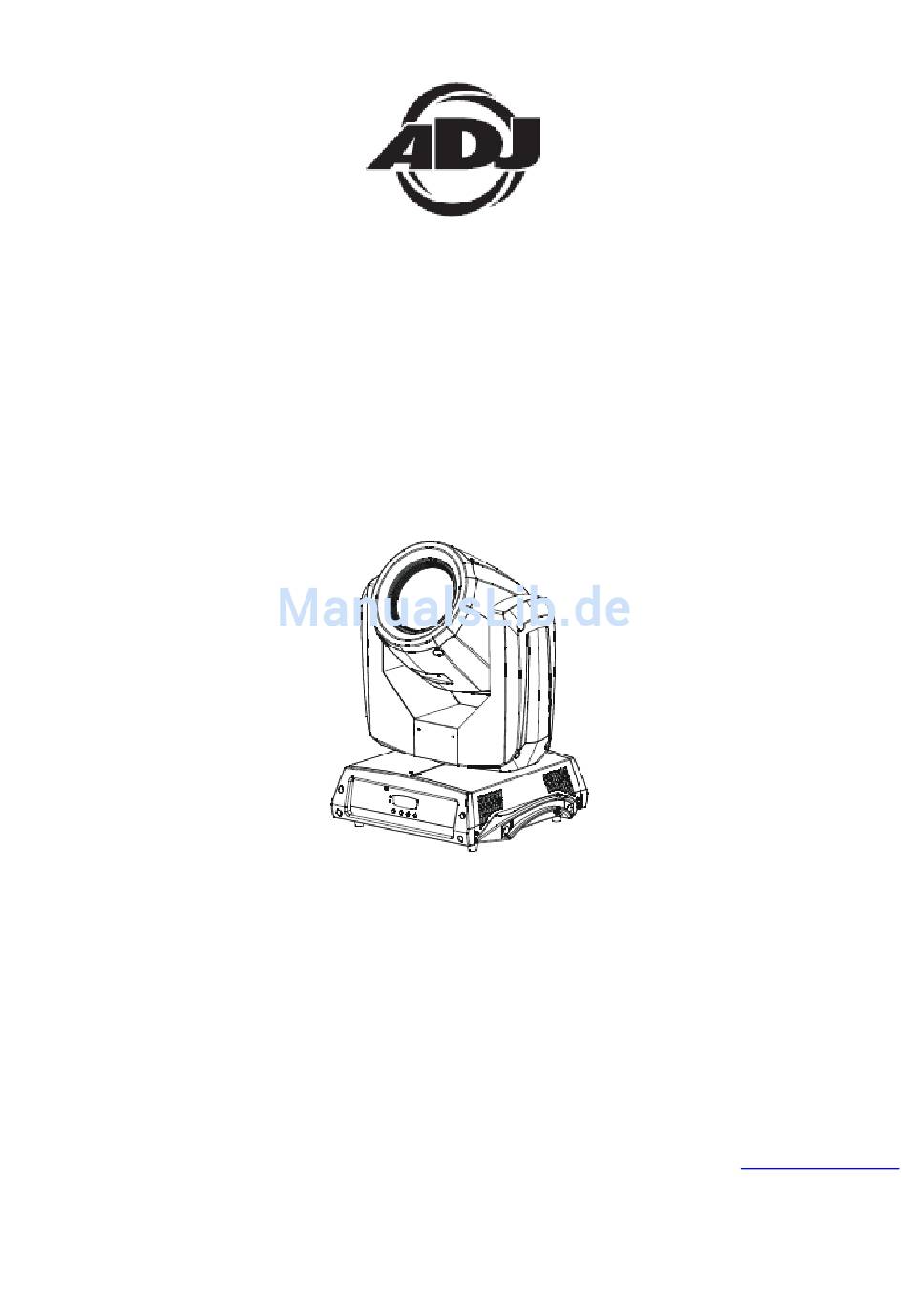

- Seite 1 VIZI BEAM Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 4/15...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
TECHNISCHE SPEZIFIKATION ..............................28 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................29 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................30 ANMERKUNEN ..................................31 A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 3... -
Seite 4: Allgemeine Informationen

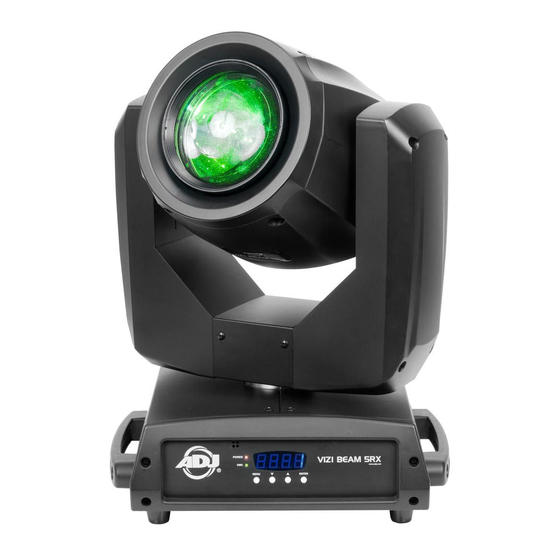

Kontakt mit unserem Kundensupport an Ihren Händler zurück. Erste Schritte: Der Vizi Beam 5RX ist ein Moving-Head, der sich über DMX ansteuern lässt. Der Vizi Beam 5RX kann entweder ein 16-Kanal oder ein 19-Kanal DMX-Gerät sein. Der Vizi Beam 5RX ist ein per DMX ansteuerbares Gerät. -
Seite 5: Eigenschaften
Während des Betriebs kann das Gehäuse sehr heiß werden. Fassen Sie das Gerät während des Betriebs nicht mit bloßen Händen an. ADJ® ist nicht verantwortlich für Schäden, die durch die Nichtbeachtung der in dieser Bedienungsanleitung enthaltenen Anweisungen oder durch Veränderungen am Gerät entstanden sind. -
Seite 6: Wichtige Hinweise Zur Entladelampe
SEHR WICHTIG: Dies dient Ihrer Sicherheit und der Lebensdauer des Geräts. Die Philips® Platinum 5R Entladelampe verfügt über eine durchschnittliche Lebensdauer von 3000 Stunden. ADJ empfiehlt, regelmäßig die Betriebsstunden der Lampe zu kontrollieren. Wenn die Lampe die Marke von 3000 Stunden erreicht hat oder bald erreichen wird, empfehlen wir dringend, die Lampe auszuwechseln. - Seite 7 BEFESTIGUNG (Fortsetzung) Der Vizi Beam 5RX ist in zwei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend und in normaler Position auf flachem Untergrund. Um innere Beschädigungen zu vermeiden, dürfen Sie das Gerät niemals, wie im Bild gezeigt, auf der Seite befestigen. Stellen Sie sicher, dass das Gerät in einem Abstand von mindestens 0,5 m von entzündlichen Materialien (Dekoration, usw.) befestigt wird.
-
Seite 8: Einrichtung Des Geräts
Gerät befindet. Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Vizi Beam 5RX kann über das DMX-512-Protokoll angesteuert werden. Der Vizi Beam 5RX kann entweder ein 16-Kanal oder 19-Kanal DMX-Gerät sein. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Seite des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-512 110-Ohm-Datenkabel für den... - Seite 9 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 Pol 4 – nicht benutzen nicht belegt Pol 5 – nicht benutzen nicht belegt A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 9...
-
Seite 10: Systemmenü
Bestätigen und Verlassen des Menüs auf die Taste ENTER. IPAN - Schwenkungsinversion 1. Drücken Sie auf MENU, bis "IPAN" angezeigt wird; drücken Sie dann auf ENTER. Es wird entweder "Yes" oder "No" angezeigt. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 10... - Seite 11 2. Auf der Anzeige ist entweder “ON” oder “OFF” zu sehen. Mit den Tasten UP oder DOWN wählen Sie "ON", um die Lampe immer eingeschaltet zu lassen, oder Sie wählen "OFF", um die Lampe auszuschalten, während das Gerät eingeschaltet bleibt. 3. Bestätigen Sie mit ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 11...
-
Seite 12: Dmx-Steuerung
Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Vizi Beam 5RX ist mit 2 DMX-Kanal-Modi ausgestattet: 16-Kanal-Modus und 19-Kanal-Modus. Für weitere Informationen über DMX-Werte, vergleichen Sie die Seiten 15-24. -
Seite 13: Menü Offset
2. Mit den UP- und DOWN-Tasten können Sie Ihre Einstellungen vornehmen; drücken Sie dann zur Bestätigung auf ENTER. Betätigen Sie die MENU-Taste eine Sekunde lang, um diesen Modus zu verlassen. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 13... - Seite 14 2. Mit den UP- und DOWN-Tasten können Sie Ihre Einstellungen vornehmen; drücken Sie dann zur Bestätigung auf ENTER. Betätigen Sie die MENU-Taste eine Sekunde lang, um diesen Modus zu verlassen. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 14...
-
Seite 15: 16-Kanal-Dmx-Modus
FARBE 14 & WEISS 64 - 127 FARBINDEXIERUNG 128 - 189 ROTATION IM UHRZEIGERSINN SCHNELL-LANGSAM 190 - 193 KEINE ROTATION 194 - 255 ROTATION ENTGEGEN DEM UHRZEIGERSINN LANGSAM-SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 15... - Seite 16 120 - 123 GOBO 16 SHAKE-EFFEKT 124 - 127 GOBO 17 SHAKE-EFFEKT 128 - 189 GOBORADROTATION SCHNELL - LANGSAM 190 - 193 ANHALTEN 194 - 255 GOBORADROTATION LANGSAM-SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 16...
- Seite 17 SCHNELL SCHLIESSEN - LANGSAM ÖFFNEN 204 - 239 SCHNELL ÖFFNEN - LANGSAM SCHLIESSEN 240 - 247 ZUFALLS-STROBE 248 - 255 OFFEN MASTER-DIMMER 0 - 255 SÄTTIGUNG 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 17...
- Seite 18 240 - 247 MAKRO 30 248 - 255 MAKRO 31 GESCHWINDIGKEIT SCHWENKUNGS- /NEIGUNGSMAKROS 0 - 255 SCHNELL - LANGSAM GESCHWINDIGKEIT SCHWENKUNGS- /NEIGUNGSBEWEGUNG 0 - 255 SCHNELL - LANGSAM A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 18...
- Seite 19 210 - 219 VERDUNKELUNG MIT SCHWENKUNG/NEIGUNG/FARB- /GOBOWECHSEL AKTIVIERT 220 - 229 VERDUNKELUNG MIT SCHWENKUNG/NEIGUNG/FARB- /GOBOWECHSEL DEAKTIVIERT BESONDERE FUNKTIONEN 230 - 239 LAMPE AUS 240 - 255 KEINE FUNKTION A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 19...
-
Seite 20: 19-Kanal-Dmx-Modus
FARBE 14 & WEISS 64 - 127 FARBINDEXIERUNG 128 - 189 ROTATION IM UHRZEIGERSINN SCHNELL- LANGSAM 190 - 193 KEINE ROTATION 194 - 255 ROTATION ENTGEGEN DEM UHRZEIGERSINN LANGSAM-SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 20... - Seite 21 120 - 123 GOBO 16 SHAKE-EFFEKT 124 - 127 GOBO 17 SHAKE-EFFEKT 128 - 189 GOBORADROTATION SCHNELL - LANGSAM 190 - 193 ANHALTEN 194 - 255 GOBORADROTATION LANGSAM-SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 21...
- Seite 22 SCHNELL SCHLIESSEN - LANGSAM ÖFFNEN 204 - 239 SCHNELL ÖFFNEN - LANGSAM SCHLIESSEN 240 - 247 ZUFALLS-STROBE 248 - 255 OFFEN MASTER-DIMMER 0 - 255 SÄTTIGUNG 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 22...
- Seite 23 ZEIT VON STRAHL 0 - 254 SCHNELL - LANGSAM SCHNELL ZEIT VON GOBO 0 - 254 SCHNELL - LANGSAM SCHNELL GESCHWINDIGKEIT SCHWENKUNGS- /NEIGUNGSBEWEGUNG 0 - 255 SCHNELL - LANGSAM A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 23...
- Seite 24 ALLE ZURÜCKSETZEN 210 – 219 VERDUNKELUNG MIT SCHWENKUNG/NEIGUNG/FARB- /GOBOWECHSEL AKTIVIERT 220 - 229 VERDUNKELUNG MIT SCHWENKUNG/NEIGUNG/FARB- /GOBOWECHSEL DEAKTIVIERT 230 - 239 LAMPE AUS 240 - 255 KEINE FUNKTION A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 24...
-
Seite 25: Auswechseln Von Lampe Und Sicherung
Sie auf Seite 6. Eine Anleitung zum Auswechseln der Lampe finden Sie auf der nächsten Seite. Vergewissern Sie sich, dass Sie bei der Handhabung von Entladelampen immer die korrekte Vorgehensweise einhalten. PHOTOMETRISCHES DIAGRAMM Entfernung Durchmesser A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 25... -
Seite 26: Auswechseln Der Lampe
3. Heben Sie die Lampe aus ihrer Aufnahme, wie in 4. Schließen Sie die alte Lampe ab und die Abbildung 3 dargestellt. Ersatzlampe an (Abbildung 4). Abbildung 4 Abbildung A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 26... -
Seite 27: Reinigung
Während der Lieferung kann es vorkommen, dass sich eine Lampe lockert; drücken Sie diese daher vollständig in die Fassung hinein. 3. Stellen Sie sicher, dass der Sicherungshalter richtig sitzt. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 27... -
Seite 28: Technische Spezifikation
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 28... -
Seite 29: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Technik entsprechen, umweltfreundlich sind. Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 29... -
Seite 30: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 30... -
Seite 31: Anmerkunen
ANMERKUNEN A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 31... - Seite 32 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam 5RX Bedienungsanleitung Seite 32...
