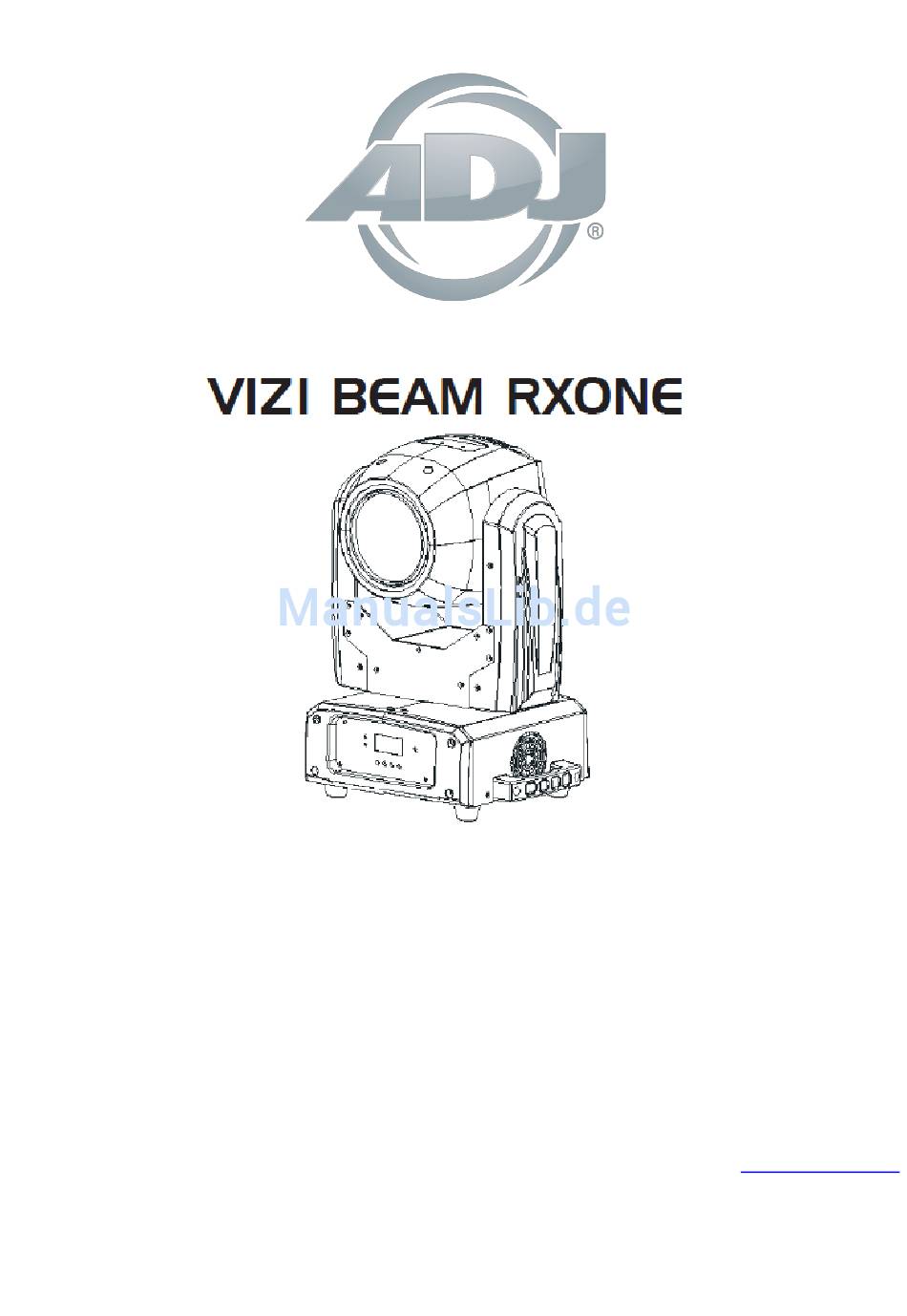

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 5/16...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................27 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................27 Wichtige Hinweise zum Leuchtmittel finden Sie auf Seite 6. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 3... -
Seite 4: Allgemeine Informationen

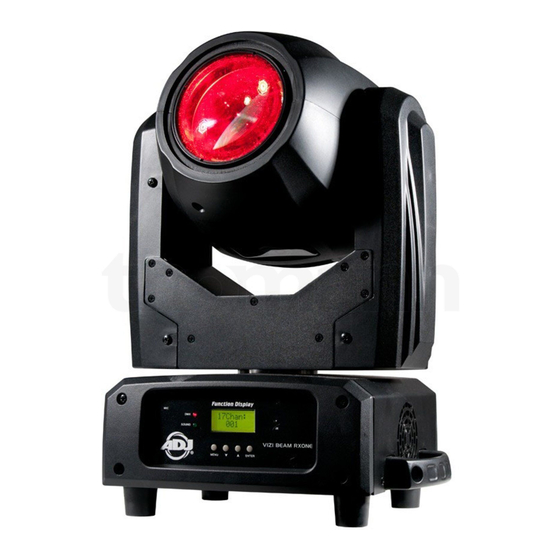

Zubehör zur Klärung an unsere kostenlose Kundensupport-Hotline. Bitte geben Sie das Gerät nicht ohne vorherigen Kontakt mit unserem Kundensupport an Ihren Händler zurück. Erste Schritte: Der Vizi Beam RXONE ist ein Moving Head, der sich über DMX ansteuern lässt. Das Gerät verfügt über drei Betriebsmodi: Musiksteuerungs-Modus, Show-Modus und DMX-Steuerung. Es kann als Stand-alone-Gerät oder in einer Master/Slave-Konfiguration verwendet werden. -
Seite 5: Eigenschaften
Während des Betriebs kann das Gehäuse sehr heiß werden. Fassen Sie das Gerät während des Betriebs nicht mit bloßen Händen an. ADJ® ist nicht verantwortlich für Schäden, die durch die Nichtbeachtung der in dieser Bedienungsanleitung enthaltenen Anweisungen oder durch Veränderungen am Gerät entstanden sind. -
Seite 6: Wichtige Warnhinweise Zur Entladelampe
SEHR WICHTIG: Dies dient Ihrer Sicherheit und der Lebensdauer des Geräts. Die Osram® 1R Entladelampe verfügt über eine durchschnittliche Lebensdauer von 6000 Stunden. ADJ empfiehlt, regelmäßig die Betriebsstunden der Lampe zu kontrollieren (siehe Seite 20, "Betriebsstunden der Lampe"). Wenn die Lampe die Marke von 6000 Stunden erreicht hat oder bald erreichen wird, empfehlen wir dringend, die Lampe auszuwechseln. -
Seite 7: Cad-Zeichnung
Der Vizi Beam RXONE ist in drei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend, seitlich an einem Gerüstelement angebracht und in normaler Position auf ebenem Untergrund. Stellen Sie sicher, dass das Gerät in einem Abstand von mindestens 12 m von entzündlichen Materialien (Dekoration, usw.) befestigt wird. -
Seite 8: Photometrisches Diagramm
6. Sicherung: Schützt das Gerät vor Schäden durch Überspannungen oder Überströme. 7. Stromeingang/-ausgang: Für den Anschluss der Stromversorgung; 8. DMX-Eingang/-Ausgang: 3-polige XLR-Steckverbinder für den DMX-512-Betrieb; EINRICHTEN DES DMX A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 8... - Seite 9 Leistungsaufnahme: Der Vizi Beam RXONE von ADJ® verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen.
-
Seite 10: Stromzuführung Für Serienschaltung
Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Vizi Beam RXONE ist mit 2 DMX-Kanal-Modi ausgestattet: 15-Kanal-Modus und 17-Kanal-Modus. Für weitere Informationen über DMX-Werte, lesen Sie bitte die Seiten 11-17. -
Seite 11: 15-Kanal-Modus
GOBO 10 44 - 47 GOBO 11 48 - 51 GOBO 12 52 - 55 GOBO 13 56 - 59 GOBO 14 60 - 63 GOBO 15 A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 11... - Seite 12 PRISMAROTATIONSEFFEKT 14 192 - 196 PRISMAROTATIONSEFFEKT 15 197 - 200 PRISMAROTATIONSEFFEKT 16 201 - 205 PRISMAROTATIONSEFFEKT 17 206 - 209 PRISMAROTATIONSEFFEKT 18 210 - 214 PRISMAROTATIONSEFFEKT 19 A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 12...
- Seite 13 232- 239 MAKRO 29 240- 247 MAKRO 30 248- 255 MAKRO 31 GESCHWINDIGKEIT SCHWENKUNGS-/NEIGUNGSMAKROS 0- 255 SCHNELL - LANGSAM ZEIT VON FARBE 0- 254 SCHNELL - LANGSAM SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 13...
-
Seite 14: 17-Kanal-Modus
MAGENTAROT + HELLBLAU 30-31 HELLBLAU 32-33 HELLBLAU + GELB 34-35 GELB 36-37 GELB & HELLGRÜN 38-39 HELLGRÜN 40-42 HELLGRÜN + LILA 43-44 LILA 45-46 VIOLETT + ROSA A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 14... - Seite 15 132-167 LANGSAM ÖFFNEN - SCHNELL SCHLIESSEN 168-203 SCHNELL SCHLIESSEN - LANGSAM ÖFFNEN 204-239 SCHNELL ÖFFNEN - LANGSAM SCHLIESSEN 240-247 ZUFALLS-STROBE 248-255 OFFEN 0-255 MASTER-DIMMER 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 15...
- Seite 16 56-63 MAKRO 7 64-71 MAKRO 8 72-79 MAKRO 9 80-87 MAKRO 10 88-95 MAKRO 11 96-103 MAKRO 12 104-111 MAKRO 13 112-119 MAKRO 14 120-127 MAKRO 15 A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 16...
- Seite 17 170-179 ZURÜCKSETZEN VON SHUTTER/PRISMA/R PRISMA/FROST-EFFEKT 180-199 KEINE FUNKTION 200-209 ALLE ZURÜCKSETZEN 210-219 VERDUNKELUNG MIT SCHWENKUNG/NEIGUNG/GOBO/FARBWECHSEL 220-229 VERDUNKELUNG MIT SCHWENKUNG/NEIGUNG/GOBO/FARBWECHSEL AKTIVIEREN 230-239 LAMPE AUS DEAKTIVIEREN 240-255 KEINE FUNKTION A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 17...
-
Seite 18: Systemmenü
Adresse auf UP oder DOWN. 3. Drücken Sie zur Bestätigung auf ENTER, und danach drücken Sie MENU und halten es zur Zuordnung für mindestens 3 Sekunden gedrückt. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 18... - Seite 19 2. Mit den UP und DOWN-Tasten können Sie die Empfindlichkeit der Musiksteuerung einstellen. Die Empfindlichkeit kann zwischen 0 (die niedrigste) und 100 (die empfindlichste) eingestellt werden. 3. Zum Bestätigen des Pegels drücken Sie auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 19...
- Seite 20 2. Zum Einschalten der Lampe benutzen Sie die UP oder DOWN-Tasten, bis "On" angezeigt wird, und zum Bestätigen und Verlassen des Menüs drücken Sie auf die Taste ENTER. Zum Ausschalten der Lampe wählen Sie "Off" und drücken dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 20...
-
Seite 21: Firmware-Version
2. Mit den UP- und DOWN-Tasten können Sie Ihre Einstellungen vornehmen; drücken Sie dann zur Bestätigung auf ENTER. Betätigen Sie die MENU-Taste eine Sekunde lang, um diesen Modus zu verlassen. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 21... -
Seite 22: Betrieb
4. An den Slave-Geräten drücken Sie auf MENU, bis "Slave Mode" angezeigt wird; drücken Sie dann auf ENTER. Wählen Sie entweder "Slave 1" oder "Slave 2" und betätigen dann ENTER. 5. Die Slave-Geräte befolgen nun die Anweisungen des Master-Geräts. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 22... -
Seite 23: Fernbedienung Uc Ir/Airstream Ir Von Adj
Sie auf Seite 6. Eine Anleitung zum Auswechseln der Lampe finden Sie auf der nächsten Seite. Vergewissern Sie sich, dass Sie bei der Handhabung von Entladelampen immer die korrekte Vorgehensweise einhalten. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 23... -
Seite 24: Auswechseln Der Lampe
Entfernen Sie dann die 4 Kreuzschlitzschrauben, mit denen die Gehäuseplatte befestigt ist. Sobald Sie die Schrauben entfernt haben, nehmen Sie die Gehäuseplatte ab. Sie haben nun Zugang zur Lampe. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 24... -
Seite 25: Reinigung
4. Reinigen Sie die inneren Linsen aller 30-60 Tage mit Glasreiniger und einem weichen Tuch. 5. Achten Sie immer darauf, dass alle Teile völlig abgetrocknet sind, bevor Sie das Gerät wieder an die Stromversorgung anschließen. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 25... -
Seite 26: Fehlerbehebung
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig : Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 26... -
Seite 27: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 27... - Seite 28 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Beam RXONE Bedienungsanleitung Seite 28...
