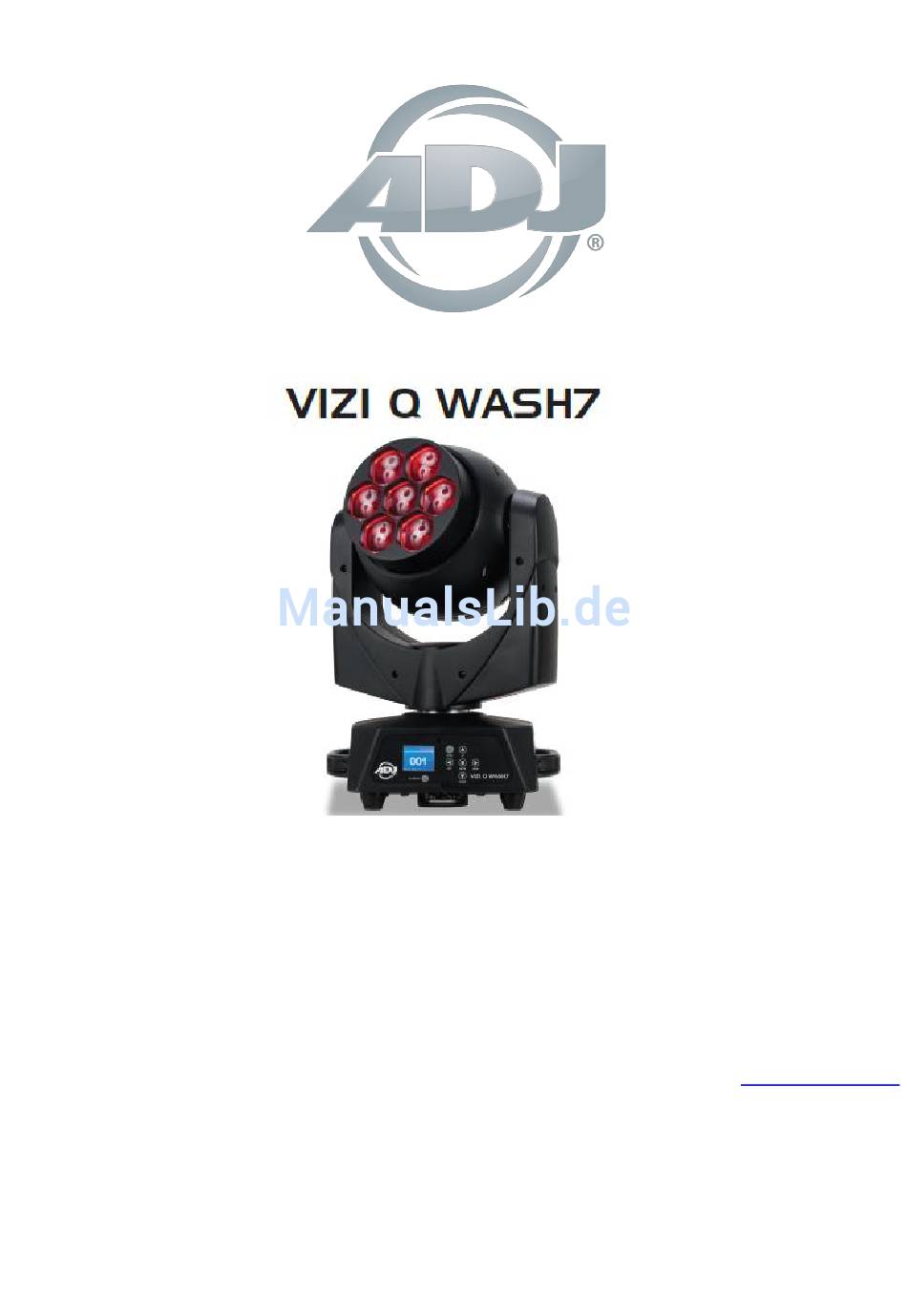

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 2/17...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
FEHLERBEHEBUNG ................................30 TECHNISCHE DATEN ................................31 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................32 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................32 A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 3... -
Seite 4: Allgemeine Informationen
Kundensupport an Ihren Händler zurück. Erste Schritte: Der Vizi Q Wash7 ist ein Wash-Effekt mit Moving Head, der sich über DMX ansteuern lässt. Der Vizi Q Wash7 ist mit 3 DMX-Kanal-Modi ausgestattet: 17 Kanäle, 19 Kanäle oder 23 Kanäle. Das Gerät kann in zwei unterschiedlichen Betriebsmodi betrieben werden: Auto-Programm oder DMX-Steuerung. -
Seite 5: Sicherheitshinweise
• Farbmakros + Individuelle RGBW-Steuerung • 2 Betriebsmodi: Auto-Programm und DMX-Steuerung • einschließlich drahtlosem WiFly EXR für DMX von ADJ für bis zu einer Entfernung von 760 m • Stand-alone-Einrichtung oder Master/Slave-Konfiguration • Szenen können auf einem Speicherchip bearbeitet und gespeichert werden... -
Seite 6: Sicherheitsvorkehrungen Bei Handhabung
Während des Betriebs kann das Gehäuse sehr heiß werden. Fassen Sie das Gerät während des Betriebs nicht mit bloßen Händen an. ADJ Products, LLC, ist nicht verantwortlich für Schäden, die durch die Nichtbeachtung der in dieser Bedienungsanleitung enthaltenen Anweisungen oder durch Veränderungen am Gerät entstanden sind. -
Seite 7: Schellenmontage
BEFESTIGUNG AN GERÜSTELEMENTEN (Fortsetzung) Der Vizi Q Wash7 ist in drei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend, seitlich an einem Gerüstelement angebracht und in normaler Position auf ebenem Untergrund. Stellen Sie sicher, dass das Gerät in einem Abstand von mindestens 0,5 m von entzündlichen Materialien (Dekoration, usw.) befestigt wird. -
Seite 8: Einrichten Des Dmx
EINRICHTEN DES DMX Leistungsaufnahme: Der Vizi Q Wash7 von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. -
Seite 9: Dmx-Steuerung
Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Vizi Q Wash7 ist mit 3 DMX-Kanal-Modi ausgestattet: 17-Kanal-Modus, 19-Kanal-Modus und 23-Kanal- Modus. Für weitere Informationen über DMX-Werte, vergleichen Sie die Seiten 10-15. -
Seite 10: 17-Kanal-Dmx-Modus (Basis)
221 - 240 PROGRAMM 12 241 - 250 PROGRAMM 13 251 - 255 PROGRAMM 14 0 - 255 PROGRAMMGESCHWINDIGKEIT LANGSAM-SCHNELL AUTO-PROGRAMM, FADE 0 - 255 NORMAL LANGSAM-SCHNELL A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 10... -
Seite 11: 19-Kanal-Dmx-Modus (Standard)
0 - 255 ALLE BLAUEN LEDs 0% - 100% 0 - 255 ALLE WEISSEN LEDs 0% - 100% 0 - 255 FARBMAKROS FÜR WEITERE INFORMATIONEN SIEHE SEITE 15. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 11... - Seite 12 0 - 255 LANGSAM-SCHNELL DIMMER-MODUS 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD-DIMMEREINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 12...
-
Seite 13: 23-Kanal-Dmx-Modus (Erweitert)
BLAUE ÄUSSERE LEDs 0 % - 100 % 0 - 255 WEISSE ÄUSSERE LEDs 0 % - 100 % 0 - 255 FARBMAKROS FÜR WEITERE INFORMATIONEN SIEHE SEITE 15. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 13... - Seite 14 81 - 100 ARCHITEKTUR 101 - 255 KINO STANDARD-DIMMEREINSTELLUNG SCHWENK- & NEIGEGESCHWINDIGKEIT 0 - 225 SCHNELL - LANGSAM 226 - 235 BLACKOUT DURCH BEWEGUNG 236 - 255 KEINE FUNKTION A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 14...
-
Seite 15: Farbmakro-Tabelle
Farbe 28 109-112 Farbe 61 241-244 Farbe 29 113-116 Farbe 62 245-243 Farbe 30 117-120 Farbe 63 249-252 Farbe 31 121-124 Farbe 64 253-255 Farbe 32 125-128 A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 15... -
Seite 16: Systemmenü
Timer-PIN (Kennwort=050) EIN/AUS Zuletzt löschen Informatione Temp. Info Kopf-Temp. Fehler. Info Schwenkung, Neigung Modell. Info VIZI Q WASH7 Software.V 1U01 2U01 V1.01 3U01 V1.01 3U02 V1.01 A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 16... -
Seite 17: Benutzermodus
3. Mit den Tasten LEFT oder RIGHT scrollen Sie durch die 3 DMX-Kanal-Modi. Standard Mode - Dies ist der 19-Kanal-Modus. Basic Mode - Dies ist der 17-Kanal-Modus. SYSTEMMENÜ (Fortsetzung) Extended Mode - Dies ist der 23-Kanal-Modus. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 17... - Seite 18 2. Drücken Sie auf die Tasten LEFT oder RIGHT, bis "Status" angezeigt wird, und drücken Sie dann auf ENTER. 3. Drücken Sie auf die Tasten LEFT oder RIGHT, bis "Pan Invert" angezeigt wird, und drücken Sie dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 18...
- Seite 19 Stand By - Mit dieser Funktion können Sie die LEDs und die Schrittmotoren ausschalten, wenn innerhalb von 15 Minuten (werksseitige Einstellung) kein DMX-Signal übertragen wurde. Sobald es wieder ein DMX-Signal empfängt, setzt das Gerät sich selbst zurück. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 19...
- Seite 20 2. Drücken Sie auf die Tasten LEFT oder RIGHT, bis "LCD.Set" angezeigt wird, und drücken Sie dann auf ENTER. 3. Drücken Sie auf die Tasten LEFT oder RIGHT, bis "Backlight" angezeigt wird, und drücken Sie dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 20...
- Seite 21 4. Drücken Sie zum Auswählen der gewünschten Einstellung der Dimmungskurve auf die Tasten LEFT oder RIGHT. 5. Zum Auswählen drücken Sie auf ENTER, oder betätigen Sie die MODE-Taste, um diesen Modus zu verlassen. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 21...
- Seite 22 Auto. Pro - Mit dieser Funktion können interne entweder im Stand-alone-Modus oder im Master/Slave-Modus betrieben werden. Im Master-Modus sendet das Gerät DMX-Daten über die DMX- Verbindungskette an andere Geräte. Im Stand-alone-Modus arbeitet das Gerät als Einzelgerät. Das Programm A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 22...
- Seite 23 3. Drücken Sie auf die Tasten LEFT oder RIGHT, bis "Last Clear" angezeigt wird, und drücken Sie dann auf ENTER. 4. Es wird entweder "Off" oder "On" angezeigt; mit den Tasten LEFT oder RIGHT können Sie dazwischen wechseln. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 23...
- Seite 24 “Information” hervorgehoben wird; drücken Sie dann auf ENTER. 2. Drücken Sie auf die Tasten LEFT oder RIGHT, bis "Software. V" angezeigt wird, und drücken Sie dann auf ENTER. 3. Es wird nun die Software-Version angezeigt. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 24...
-
Seite 25: Betrieb
Mit dieser Funktion können jene Szenen im eingebauten Speicher des Geräts gespeichert und dann zur Erzeugung der benutzerdefinierten Programme abgerufen werden. BETRIEB Stand-alone-Betrieb (Auto-Programm): In diesem Modus kann ein einzelnes Gerät mit einem Auto-Programm betrieben werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 25... - Seite 26 10. Um zum Hauptmenü zurückzukehren, betätigen Sie die MODE-Taste. 11. Sie können die Schwenkungs- und Neigungsfunktionen im Systemmenü umkehren. Befolgen Sie dazu die Anweisungen auf Seite 18. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 26...
-
Seite 27: Einrichten Des Wifly-Geräts
2532 1718 Grüne LEDs 37330 17060 8374 5127 3410 Blaue LEDs 3087 1302 Weiße LEDs 20890 10130 6020 4002 45140 LEDs voll an 49010 24330 14000 9387 A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 27... - Seite 28 A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 28...
-
Seite 29: Stromzuführung Für Serienschaltung
Auswechseln der Sicherung: Ziehen Sie zunächst den Stecker. Die Sicherungshalterung befindet sich über dem PowerCON-Anschluss. Mit einem Flachkopfschraubendreher schrauben Sie die Sicherungshalterung heraus. Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine neue. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 29... -
Seite 30: Dimmungskurven-Diagramm
Das Gerät reagiert nicht auf Musik: 1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren. Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise keine Reaktion hervorrufen. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 30... -
Seite 31: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 31... -
Seite 32: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 32... - Seite 33 A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Q Wash7 Bedienungsanleitung Seite 33...
