MONTAGE
Legen Sie alle Teile des Heimfahrrads auf einer dafür freigemachten Fläche aus und entfernen Sie alle
Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage komplett fertiggestellt ist.
Für die Montage braucht man zwei verstellbare Schraubenschlüssel

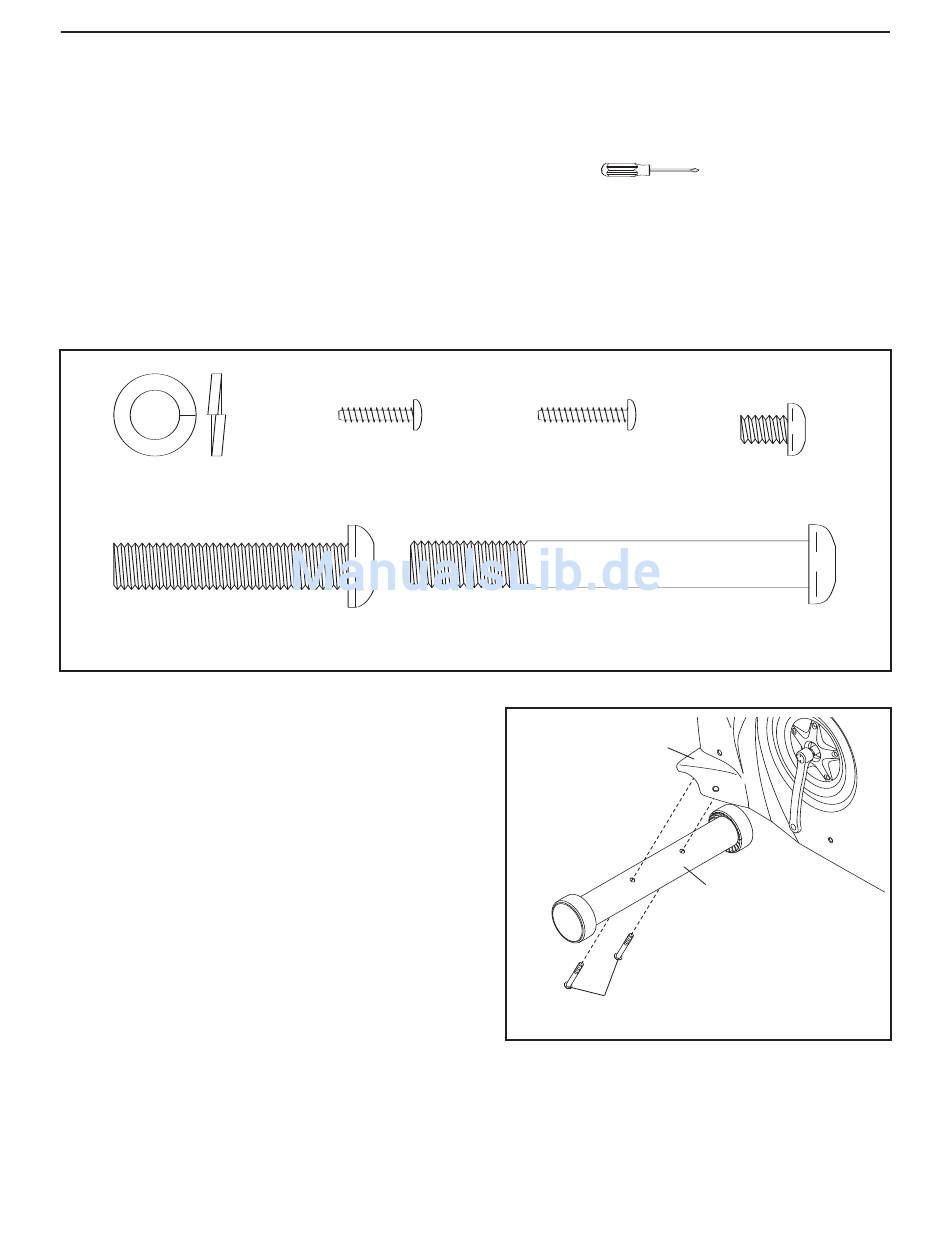

Benutzen Sie die unten stehenden Teilzeichnungen um die kleinen Teile, die in der Montage benutzt werden, zu
identifizieren. Die Zahl in Klammern unter jeder Zeichnung bezieht sich auf die Bestellnummer in der TEILELIS-
TE auf Seite 18. Die zweite Zahl bezieht sich auf die Stückzahl, die für die Montage gebraucht wird.
Anmerkung: Einige kleine Teile wurden möglicherweise zur Erleichterung des Transportes schon vorher
an größeren Teilen angebracht. Sollten Sie ein Teil nicht sofort finden, überprüfen Sie bitte, ob es nicht
schon an einem anderen Teil angebracht worden ist.
M10 Federring
(55)–3
M10 x 50mm
Linsenschraube (48)–3
1. Während eine andere Person den vorderen Teil des
Rahmens (1) hoch hebt, befestigen Sie die vordere
Stützstange (2) mit zwei M10 x 85mm Schrauben
mit Vierkantansatz (23) am Rahmen.
M4 x 16mm
Schraube (54)–4
5
M4 x 19mm
Schraube (47)–2
M10 x 85mm
Linsenschraube (23)–4
1
1
23
.
M6 x 10mm
Schraube (46)–2
2
