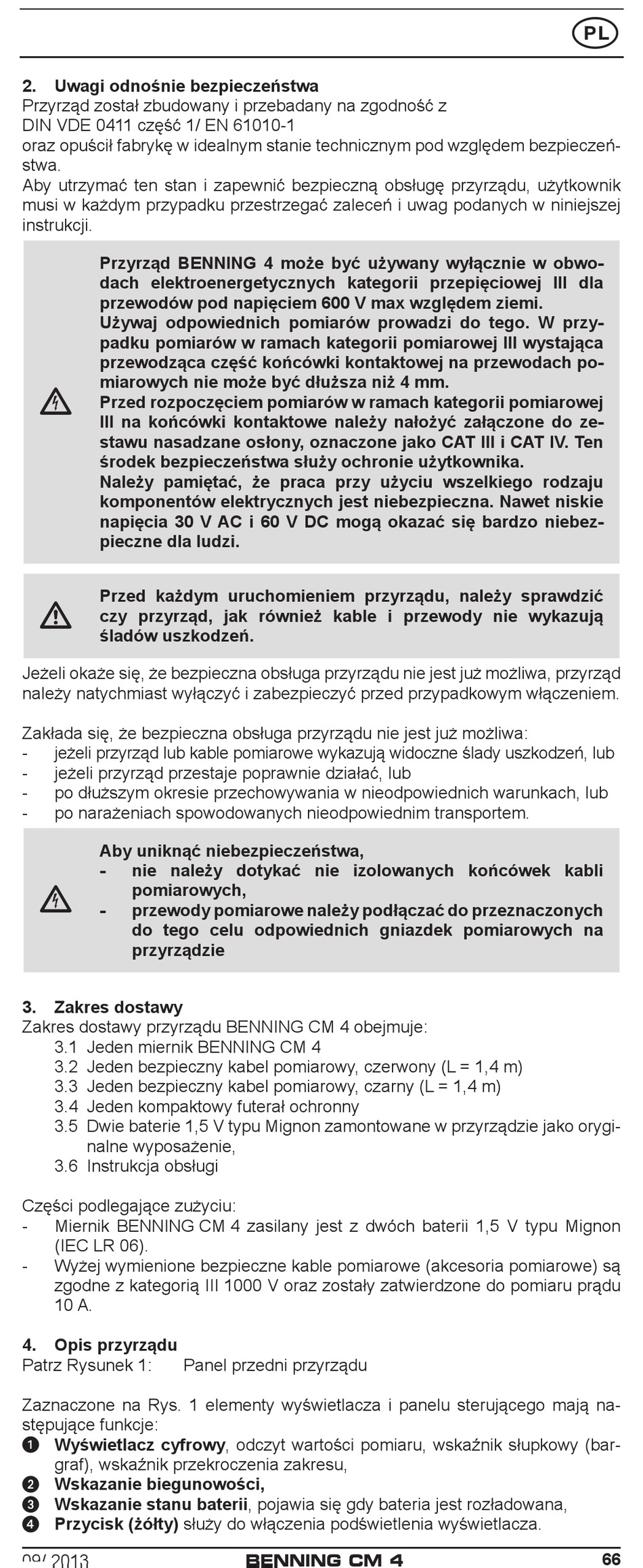

2. Uwagi odnośnie bezpieczeństwa
Przyrząd został zbudowany i przebadany na zgodność z
DIN VDE 0411 część 1/ EN 61010-1
oraz opuścił fabrykę w idealnym stanie technicznym pod względem bezpieczeń-
stwa.
Aby utrzymać ten stan i zapewnić bezpieczną obsługę przyrządu, użytkownik
musi w każdym przypadku przestrzegać zaleceń i uwag podanych w niniejszej
instrukcji.
Przyrząd BENNING 4 może być używany wyłącznie w obwo­
dach elektroenergetycznych kategorii przepięciowej III dla
przewodów pod napięciem 600 V max względem ziemi.
Używaj odpowiednich pomiarów prowadzi do tego. W przy­
padku pomiarów w ramach kategorii pomiarowej III wystająca
przewodząca część końcówki kontaktowej na przewodach po­
miarowych nie może być dłuższa niż 4 mm.

Przed rozpoczęciem pomiarów w ramach kategorii pomiarowej
III na końcówki kontaktowe należy nałożyć załączone do ze­
stawu nasadzane osłony, oznaczone jako CAT III i CAT IV. Ten
środek bezpieczeństwa służy ochronie użytkownika.
Należy pamiętać, że praca przy użyciu wszelkiego rodzaju
komponentów elektrycznych jest niebezpieczna. Nawet niskie
napięcia 30 V AC i 60 V DC mogą okazać się bardzo niebez­
pieczne dla ludzi.
Przed każdym uruchomieniem przyrządu, należy sprawdzić

czy przyrząd, jak również kable i przewody nie wykazują
śladów uszkodzeń.
Jeżeli okaże się, że bezpieczna obsługa przyrządu nie jest już możliwa, przyrząd
należy natychmiast wyłączyć i zabezpieczyć przed przypadkowym włączeniem.
Zakłada się, że bezpieczna obsługa przyrządu nie jest już możliwa:
- jeżeli przyrząd lub kable pomiarowe wykazują widoczne ślady uszkodzeń, lub
- jeżeli przyrząd przestaje poprawnie działać, lub
- po dłuższym okresie przechowywania w nieodpowiednich warunkach, lub
- po narażeniach spowodowanych nieodpowiednim transportem.
Aby uniknąć niebezpieczeństwa,
- nie należy dotykać nie izolowanych końcówek kabli
pomiarowych,

- przewody pomiarowe należy podłączać do przeznaczonych
do tego celu odpowiednich gniazdek pomiarowych na
przyrządzie
3. Zakres dostawy
Zakres dostawy przyrządu BENNING CM 4 obejmuje:
3.1 Jeden miernik BENNING CM 4
3.2 Jeden bezpieczny kabel pomiarowy, czerwony (L = 1,4 m)
3.3 Jeden bezpieczny kabel pomiarowy, czarny (L = 1,4 m)
3.4 Jeden kompaktowy futerał ochronny
3.5 Dwie baterie 1,5 V typu Mignon zamontowane w przyrządzie jako orygi-
nalne wyposażenie,
3.6 Instrukcja obsługi
Części podlegające zużyciu:
- Miernik BENNING CM 4 zasilany jest z dwóch baterii 1,5 V typu Mignon
(IEC LR 06).
- Wyżej wymienione bezpieczne kable pomiarowe (akcesoria pomiarowe) są
zgodne z kategorią III 1000 V oraz zostały zatwierdzone do pomiaru prądu
10 A.
4. Opis przyrządu
Patrz Rysunek 1:
Zaznaczone na Rys. 1 elementy wyświetlacza i panelu sterującego mają na-
stępujące funkcje:
1 Wyświetlacz cyfrowy, odczyt wartości pomiaru, wskaźnik słupkowy (bar-
graf), wskaźnik przekroczenia zakresu,
2 Wskazanie biegunowości,
3 Wskazanie stanu baterii, pojawia się gdy bateria jest rozładowana,
4 Przycisk (żółty) służy do włączenia podświetlenia wyświetlacza.
09/ 2013
Panel przedni przyrządu
BENNING CM 4

