VORWORT

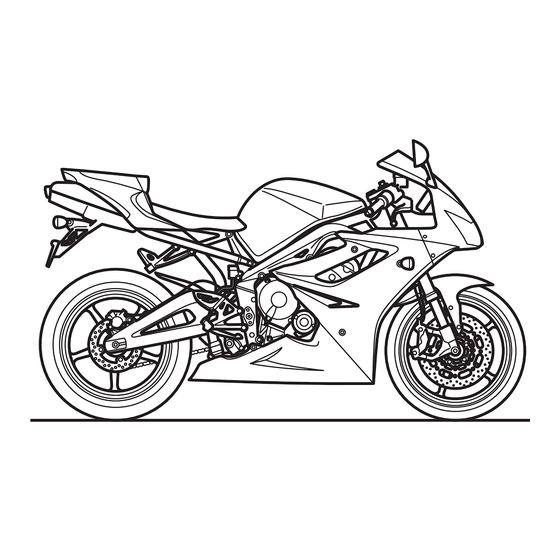

Dieses Handbuch enthält Informationen über die Motorräder Triumph Daytona 675,
Street Triple und Street Triple R. Bewahren Sie dieses Benutzerhandbuch stets zusammen mit
dem Motorrad auf und schlagen Sie darin nach, wann immer Sie Informationen benötigen.
cdks_1
Warnung, Vorsicht und
Hinweis
Besonders wichtige Informationen in diesem
Handbuch sind in folgender Form dargestellt:
Warnung
Dieses Symbol "Warnung" kennzeichnet
spezielle Anweisungen oder Verfahren,
deren Nichtbefolgung zu Verletzungs-
oder Lebensgefahr führt.
Vorsicht
Dieses Symbol "Vorsicht" kennzeichnet
spezielle Anweisungen oder Verfahren, die,
wenn sie nicht streng befolgt werden, zur
Beschädigung
oder
Zerstörung
Ausrüstung führen können.
Hinweis:
•
Dieses Symbol "Hinweis" kenn-
zeichnet Punkte, die für einen
effizienteren
und
Betrieb
des
Motorrads
besonderer Bedeutung sind.
Vorwort
von
bequemeren
von
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Triumph VORWORT

Inhaltszusammenfassung für Triumph VORWORT

  • Seite 1: Vorwort

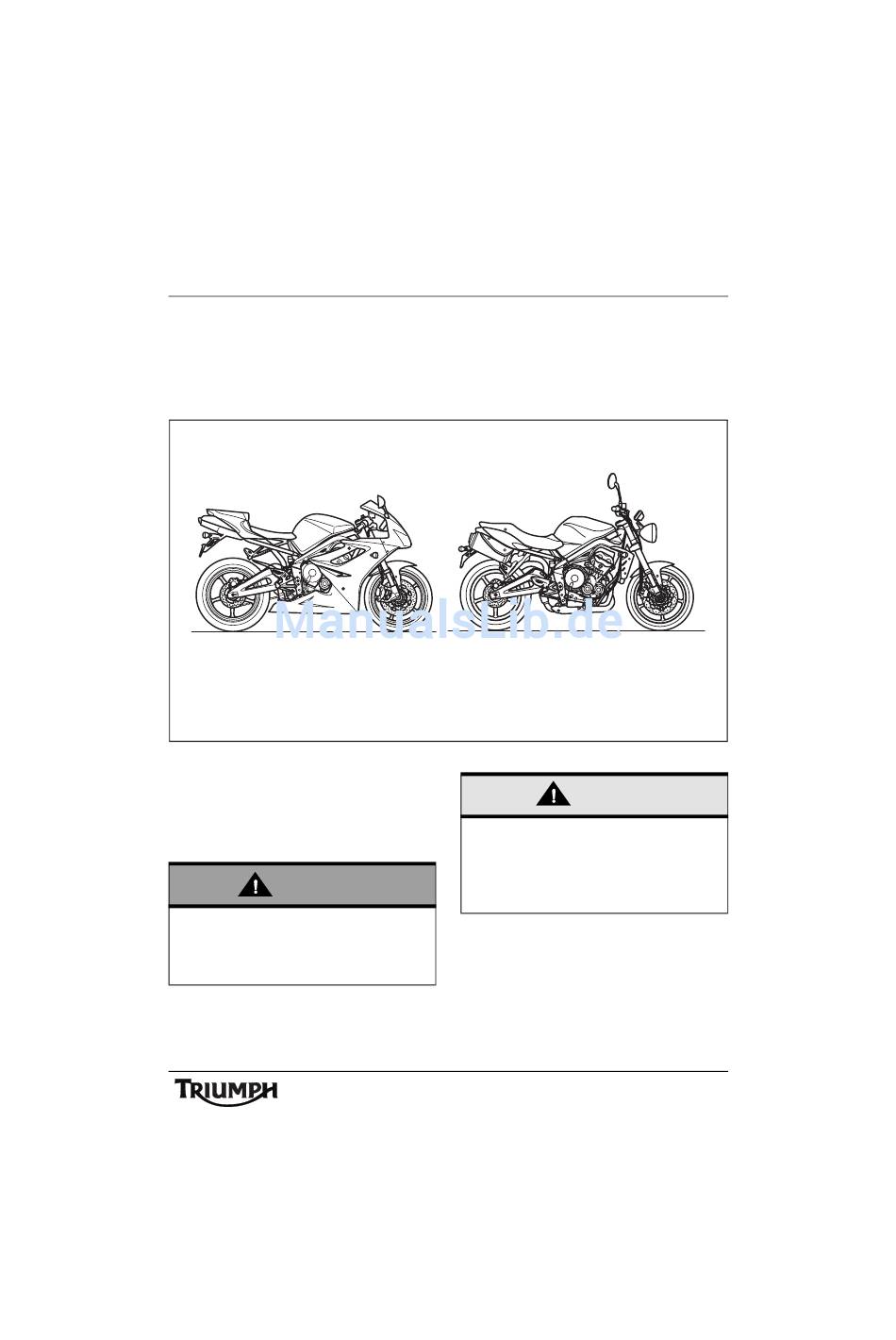

    Vorwort VORWORT Dieses Handbuch enthält Informationen über die Motorräder Triumph Daytona 675, Street Triple und Street Triple R. Bewahren Sie dieses Benutzerhandbuch stets zusammen mit dem Motorrad auf und schlagen Sie darin nach, wann immer Sie Informationen benötigen. cdks_1 Warnung, Vorsicht und...
