D
AKKU-BOHRSCHRAUBER
Die Ziffern im nachstehenden Text verweisen
auf die Abbildungen auf Seite 2 - 3.
Lesen Sie diese Bedienungsanleitung
aufmerksam, bevor Sie die Maschine in
Betrieb nehmen. Machen Sie sich mit
der Funktionsweise und der Bedienung
vertraut. Warten Sie die Maschine
entsprechend der Anweisungen, damit
sie immer einwandfrei funktioniert. Die
Betriebsanleitung und die dazugehörige
Dokumentation müssen in der Nähe der
Maschine aufbewahrt werden.
Inhalt

1. Technische Daten

2. Sicherheitsvorschriften
3. Montage des zubehörs
4. Bedienung
5. Wartung und Pflege
1. TECHNISCHE DATEN
Gerätedaten
18 V — ---
Spannung
Spannung Akkuladegerät 230 V~
Frequenz Akkuladegerät 50 Hz
Akkuleistung 1.2 Ah
Ladedauer 1-2 Std
(Geschwindigkeit niedrig) 12 Nm
Drehzahl, ohne Last 0-900/min
Bohrfutteraufnahme 0.8-10 mm
Gewicht (einschl. Akku) 1.6 kg
Lpa (Schalldruck) < 75 dB(A)
Vibrationswert 1,6+1,5 m/s
Beim Bohren in Metall 1,8+1,5 m/s
Verpackungsinhalt
1 Akku-Bohrschrauber
1 Akku
1 Akkuladegerät
13 Zubehörteile
1 Bedienungsanleitung
1 Sicherheitsvorschriften
1 Garantiekarte
Überprüfen Sie die Maschine, lose Teile und
Zubehör auf Transportschäden.
08
Produktinformationen
Abb. A
1. Ein-/Aus-Schalter
2. Einstellring Drehmoment
3. Bohrfutter
4. Akku
5. Drehrichtungsschalter
2. SICHERHEITS-
VORSCHRIFTEN

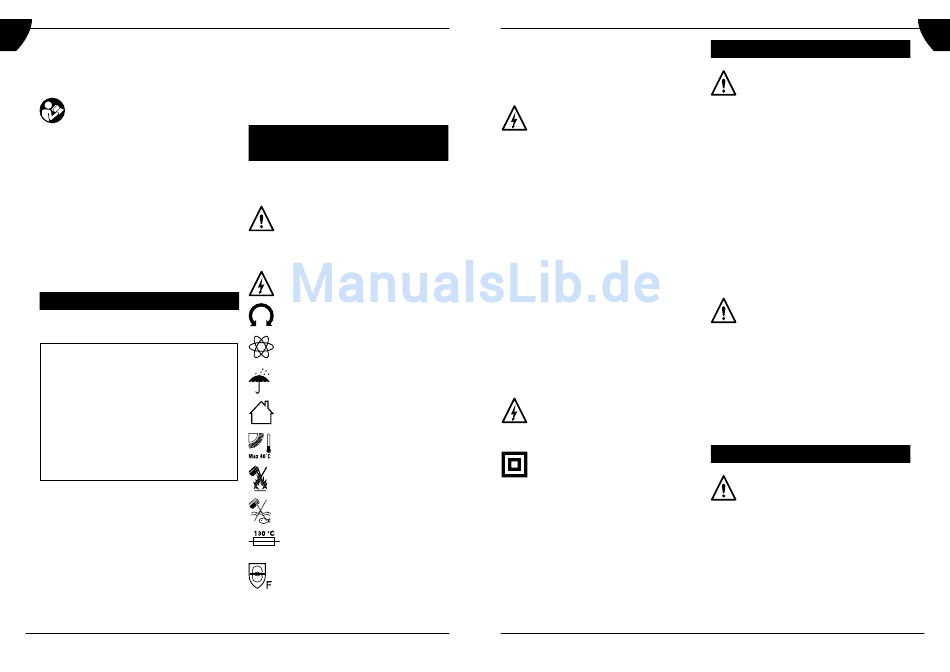

In dieser Betriebsanleitung erscheinen folgende
Piktogramme:
Lebens- und Verletzungsgefahr und
Gefahr von Beschädigungen am Gerät
bei Nichteinhaltung der
Sicherheitsvorschriften in dieser
Anleitung.
Deutet das Vorhandensein elektrischer
Spannung an.
Rotation, Links/Rechts.
Die Drehzahl der Maschine kann
elektronisch eingestellt werden.
Nicht im Regen benutzen.
Nur zur Benutzung in Gebäuden
Höchsttemperatur 40 °C.
2
2
Akku keinem offenen Feuer aussetzen.
Akku keinem Wasser aussetzen.
Wärmeschutz 130 °C.
Im Fall einer Fehlfunktion geht vom
Trafo keine Gefahr aus (getrennter
Stromkreis).
11. Batteriet må ikke oplades hvis den omgivende
temperatur er under 5 °C eller over 40 °C.
12.Opladerens ventilationsåbninger skal altid
være frie.
13.Batteriet må ikke kortsluttes.
Ved en kortslutning løber der strøm
med høj strømstyrke. Dette kan
medføre overophedning, brandfare eller
sprængning af batteriet. Resultatet kan
være at batteriet bliver ødelagt eller
brugeren kommer til skade.
Derfor:
• Tilslut aldrig nogen kabler til batteriets
poler.
• Pas på at der ikke er nogen
metalgenstande (søm, klips, mønter osv.) i
holderen til batteriet.
• Udsæt aldrig batteriet for vand eller regn.
• Anvend udelukkende det vedlagte batteri
sammen med denne batteriboremaskine
for at undgå fejl og/eller risici.
14.Et batteri som er beskadiget eller ikke
længere kan oplades, skal bortskaffes som
elektronisk affald. Det må ikke bare smides i
skraldespanden som restaffald.
15.Kast aldrig batteriet på et bål eller i vandet. I
så fald kan det eksplodere!
Elektrisk sikkerhed
Tjek altid om batterispændingen svarer
til den der er angivet på typeskiltet. Tjek
desuden om netspændingen svarer til
batteriopladerens indgangsspænding.
Klasse II maskine – Dobbelt isolering –
Du behøver ingen jordforbindelsestik.
Udskiftning af kabler eller stik
Gamle kabler eller stik skal bortskaffes
umiddelbart efter at de er blevet udskiftet med
nye. Tilslutning af et stik med et løst kabel til en
stikdåse er farligt.
• Tag batteriet af. Når elværktøjet ikke
anvendes, før vedligeholdelse og ved
udskiftning af værktøjer som f.eks. borepatron
og bor.
• Apparatet er egnet til skruning og boring.
Enhver anden anvendelse er forbudt.
Ferm Ferm
3. MONTAGE AF TILBEHØR
Fjern altid batteriet inden du begynder
på arbejdet.
Isætning og udtagning af bor
Fig. B
Foruden bor kan man sætte skruetrækkerbits
med sekskantet skaft i maskinen
• Løsn borepatronen (3) ved at dreje på flangen
(9).
• Sæt borets skaft ind i åbningen i
borepatronen.
• Spænd borepatronen så boret sidder godt
fast.
• Løsn borepatronen igen når du vil udskifte
boret.
Isætning og udtagning af batteriet
Fig. C
Kontroller at den udvendige overflade
på batteriet eller værktøjet er ren og tør,
inden du tilslutter opladeren.
• Sørg for at knappen til omløbsretningen (5 på
fig. A) står i den midterste position, for at
undgå utilsigtet start af maskinen.
• Sæt batteriet (4) ind i maskinens sokkel som
vist på tegningen. Tryk det helt i bund så det
går i hak.
• For at fjerne batteriet skal du trykke
låsekapperne (10) på begge sider ind og
trække batteriet ud af maskinens sokkel.
4. BETJENING
Overhold altid
sikkerhedshenvisningerne, og følg de
relevante forskrifter.
Hold maskinen ordentligt fast, og tryk boret
ensartet ind i emnet. Undgå at overbelaste
maskinen. Anvend udelukkende bor som ikke
udviser synligt slid. Slidte bor har en negativ
indflydelse på maskinens funktionsevne.
