Einstellungen über die Software

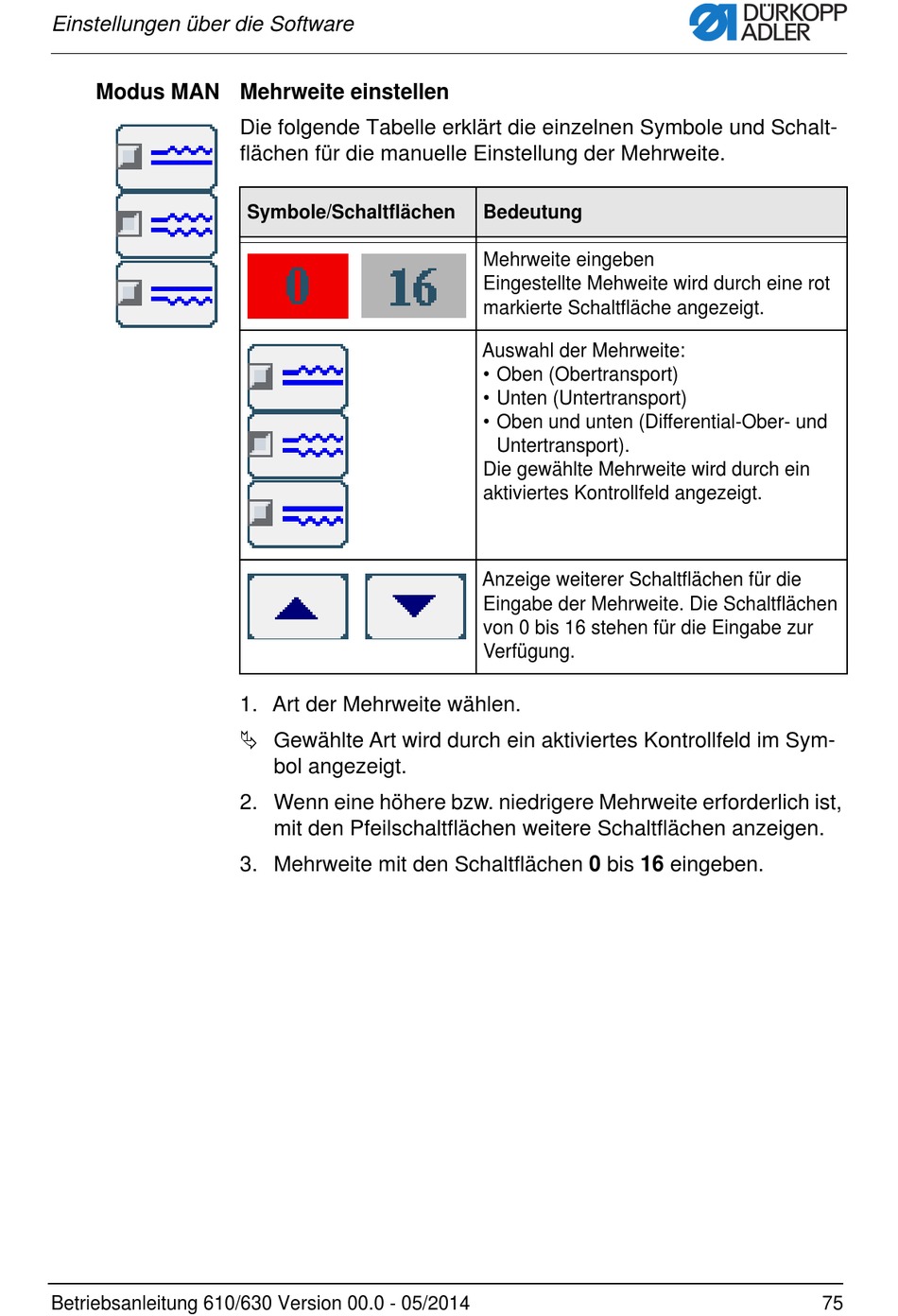

Modus MAN Mehrweite einstellen
Betriebsanleitung 610/630 Version 00.0 - 05/2014
Die folgende Tabelle erklärt die einzelnen Symbole und Schalt-
flächen für die manuelle Einstellung der Mehrweite.
Symbole/Schaltflächen
1. Art der Mehrweite wählen.
 Gewählte Art wird durch ein aktiviertes Kontrollfeld im Sym-
bol angezeigt.
2. Wenn eine höhere bzw. niedrigere Mehrweite erforderlich ist,
mit den Pfeilschaltflächen weitere Schaltflächen anzeigen.
3. Mehrweite mit den Schaltflächen 0 bis 16 eingeben.
Bedeutung
Mehrweite eingeben
Eingestellte Mehweite wird durch eine rot
markierte Schaltfläche angezeigt.
Auswahl der Mehrweite:
• Oben (Obertransport)
• Unten (Untertransport)
• Oben und unten (Differential-Ober- und
Untertransport).
Die gewählte Mehrweite wird durch ein
aktiviertes Kontrollfeld angezeigt.
Anzeige weiterer Schaltflächen für die
Eingabe der Mehrweite. Die Schaltflächen
von 0 bis 16 stehen für die Eingabe zur
Verfügung.
