Bedienung
(1) - Stellrad
(2) - Drehknopf
Betriebsanleitung 610/630 Version 00.0 - 05/2014

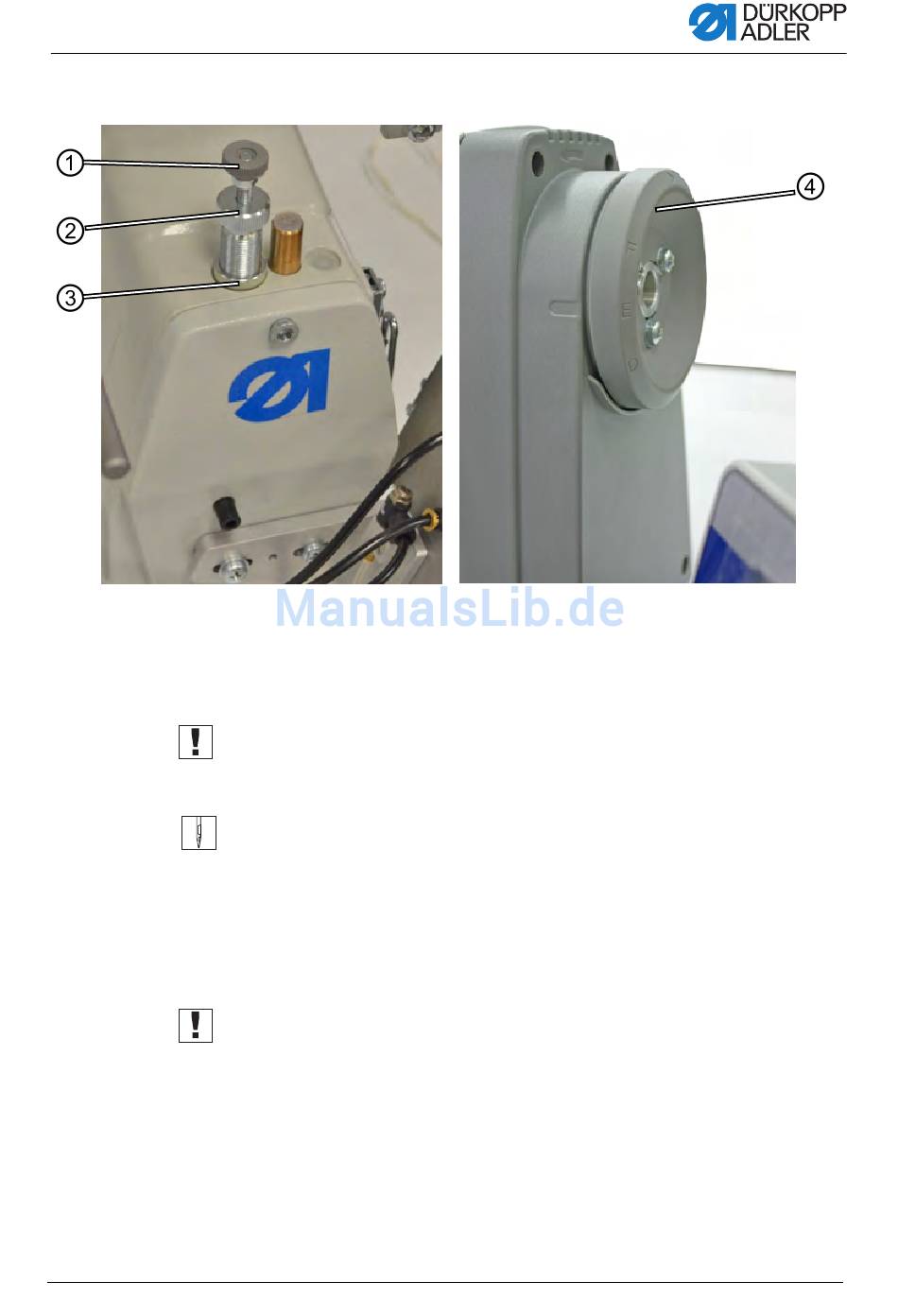

Abb. 18: Nähfußdruck einstellen
Nähfußdruck Mittelfuß einstellen:
Wichtig: Den Nähfußdruck des Mittelfußes nur dann prüfen, wenn
der Transporteur aus der Stichplatte hervorkommt bzw. wenn das
Handrad (4) in Position E steht.
1. Kontermutter (3) lösen.
2. Nähfußdruck einstellen.
• Nähfußdruck erhöhen:
Drehknopf (2) im Uhrzeigersinn drehen.
• Nähfußdruck verringern:
Drehknopf (2) gegen den Uhrzeigersinn drehen.
Wichtig: Dabei das Stellrad (1) festhalten, damit der Druck des
Obertransportfußes nicht unabsichtlich verstellt wird.
3. Kontermutter (3) wieder festziehen.
(3) - Kontermutter
(4) - Handrad
