Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betra-
gen. Vor Anschluss des Gerätes an das Stromnetz sind die Informationen auf Typen-
schild und Schaltplan durchzulesen.

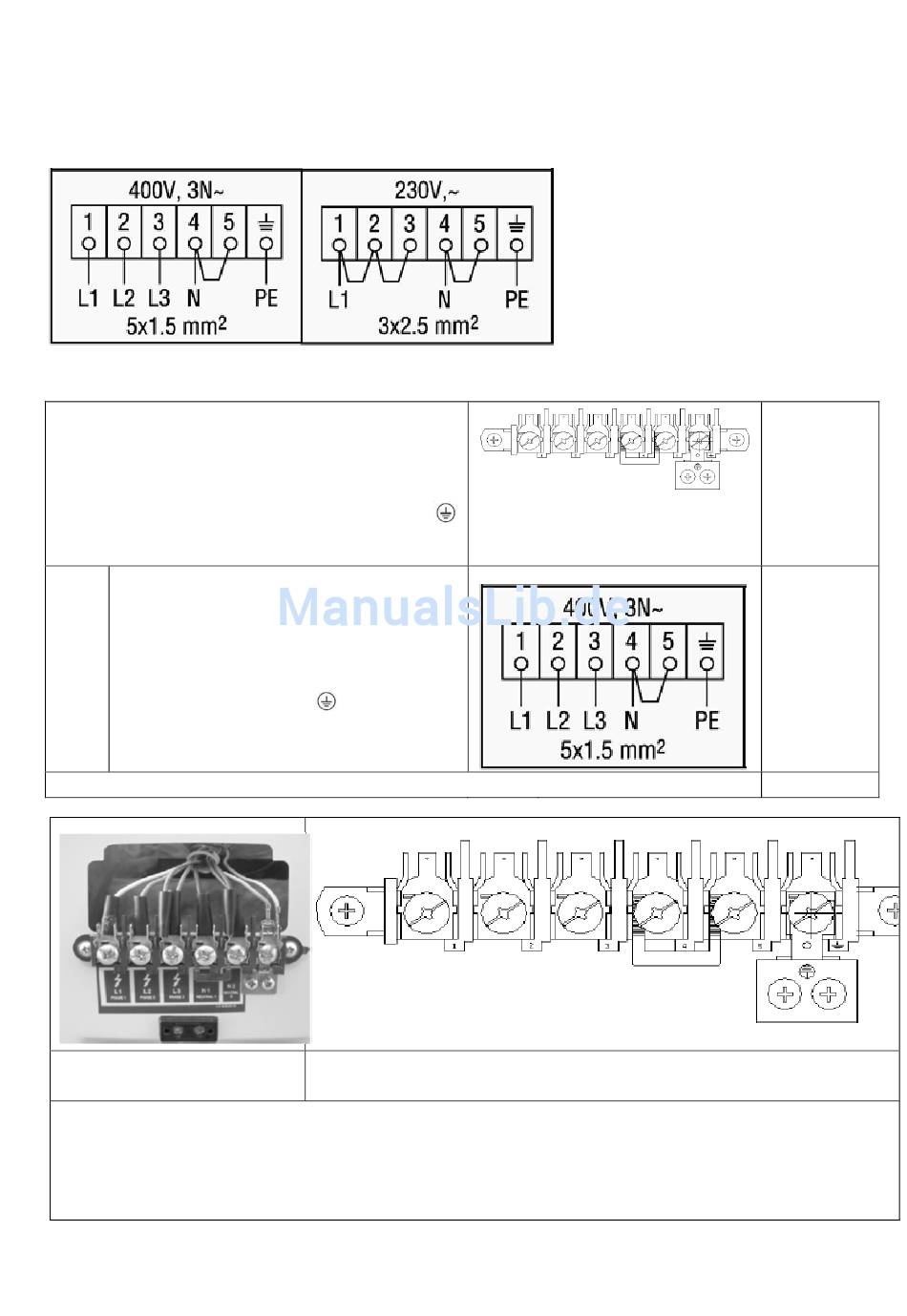

Anschluss-Schaltplan
Anschluss-Schema
Schema möglicher Anschlüsse
ACHTUNG
Spannung der Heizelemente 230 V.
Im Falle jedes der Anschlüsse muss der
Schutz-leiter vom Netz mit der Klemme
PE verbunden werden.
3/N
Empfohlener Anschluss Bei
~
400/230V Netz Dreiphasenan-
schluss mit Betriebsnull. Brücken
verbinden die Klemmen 4-5. Pha-
senreihenfolge nach 1-2-3. Null auf
4-5, Schutzleiter auf
L1=R
L2=S
L3=T N=neutrale Leitung
Auslieferungszustand
WICHTIG
Andere Brücken werden für Anschlussarten verwendet, die wir nicht empfehlen. Des-
halb, um Fehlanschlüsse zu vermeiden, andere als den empfohlenen Anschluss nur
nach Rücksprache mit dem Kundendienst vornehmen.
EH10.3F2
.
Für den empfohlenen Anschluss außer der bezeichneten
Brücke alle anderen Brücken entfernen.
Version E1.3-Rev3 DE 06/2015
PE=Schutzleiter
Art der
An-
schluss-
leitung
H05VV-
F5G1,5
