installatievoorschrift
28

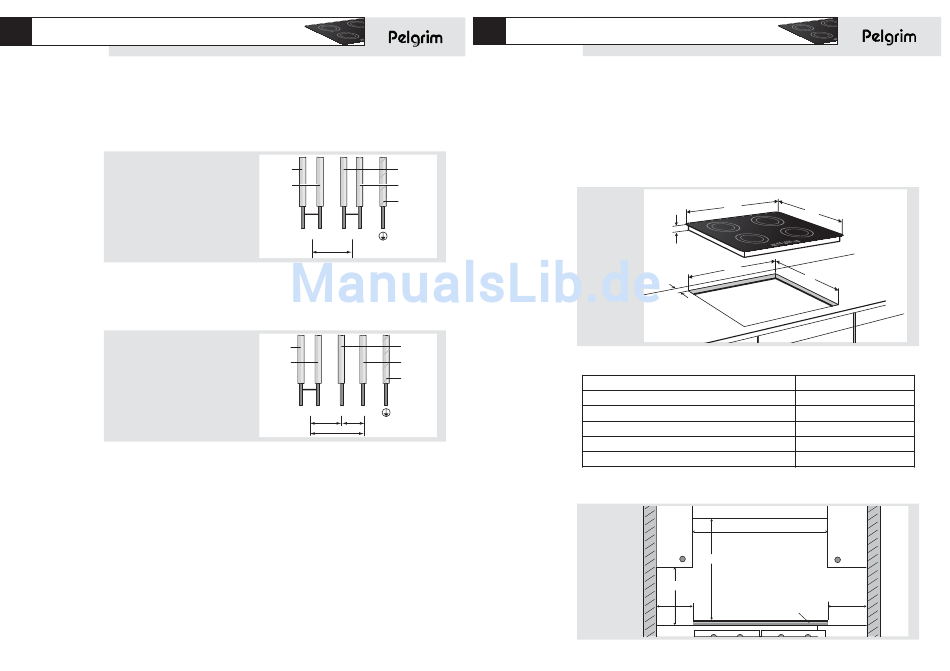

De volgende afwijkende aansluitingen zijn ook mogelijk:
1 faseaansluiting
1 fase + 1 nul 1N a.c. 230 V
Uw groep moet gezekerd zijn met 32 A.
nulaansluiting N (blauw met bruin)
faseaansluiting L (grijs met zwart)
3 faseaansluiting
3 fase zonder nul 3 a.c. 230 V
Uw groep moet gezekerd zijn met 16 A.
faseaansluiting L1 (grijs)
faseaansluiting L2 (zwart)
faseaansluiting L3 (blauw met
bruin)
Veiligheidsvoorschriften
Voor een goede werking van het toestel is het volgende van
belang:
■ Dat er voldoende ventilatie aanwezig is voor het koelen van de kookplaat,
een en ander volgens de in dit hoofdstuk gespecificeerde mogelijkheden.
■ De ventilatielucht die de kookplaat aanzuigt mag niet warmer zijn dan 35 °C.
Houd hier rekening mee als u een oven onder de kookplaat inbouwt.
Dat de aansluitkabel vrij hangt en niet door een lade aangestoten wordt.
■
■ Het aanrechtblad moet minimaal 2,8 cm en mag maximaal 5 cm dik zijn.
■ Dat het aanrechtblad vlak is.
grijs
blauw
bruin zwart
geel/groen
N L
230V
grijs
blauw
bruin zwart
geel/groen
L3 L2 L1
230V 230V
230V
installatievoorschrift
29

Inbouwen

Uitsparing in werkblad zagen
Zaag de uitsparing in het werkblad. Doe dit zeer nauwkeurig (zie tabel). Zaag
ook eventueel aanwezige tussenschotten uit. De afstand van de zaagmaat tot
de achterwand en/of zijwand staan vermeld in de tabel.
min.50
Tabel:
Kookplaattype
Toestel breedte x diepte
Inbouwhoogte vanaf bovenkant werkblad
Zaagmaat breedte x diepte
Afstand zaagmaat tot achterwand
Afstand zaagmaat tot zijwand
Benodigde vrije ruimte rondom:
604
512
48
560
490
IDK640
604 x 512 mm
48 mm
560 x 490 mm
Minimaal 50 mm
Minimaal 50 mm
afzuigkap
min. 600 mm
kast
min. 650 mm
min. 450 mm
min. 40 mm
min. 40 mm
kookplaat
zijwand
