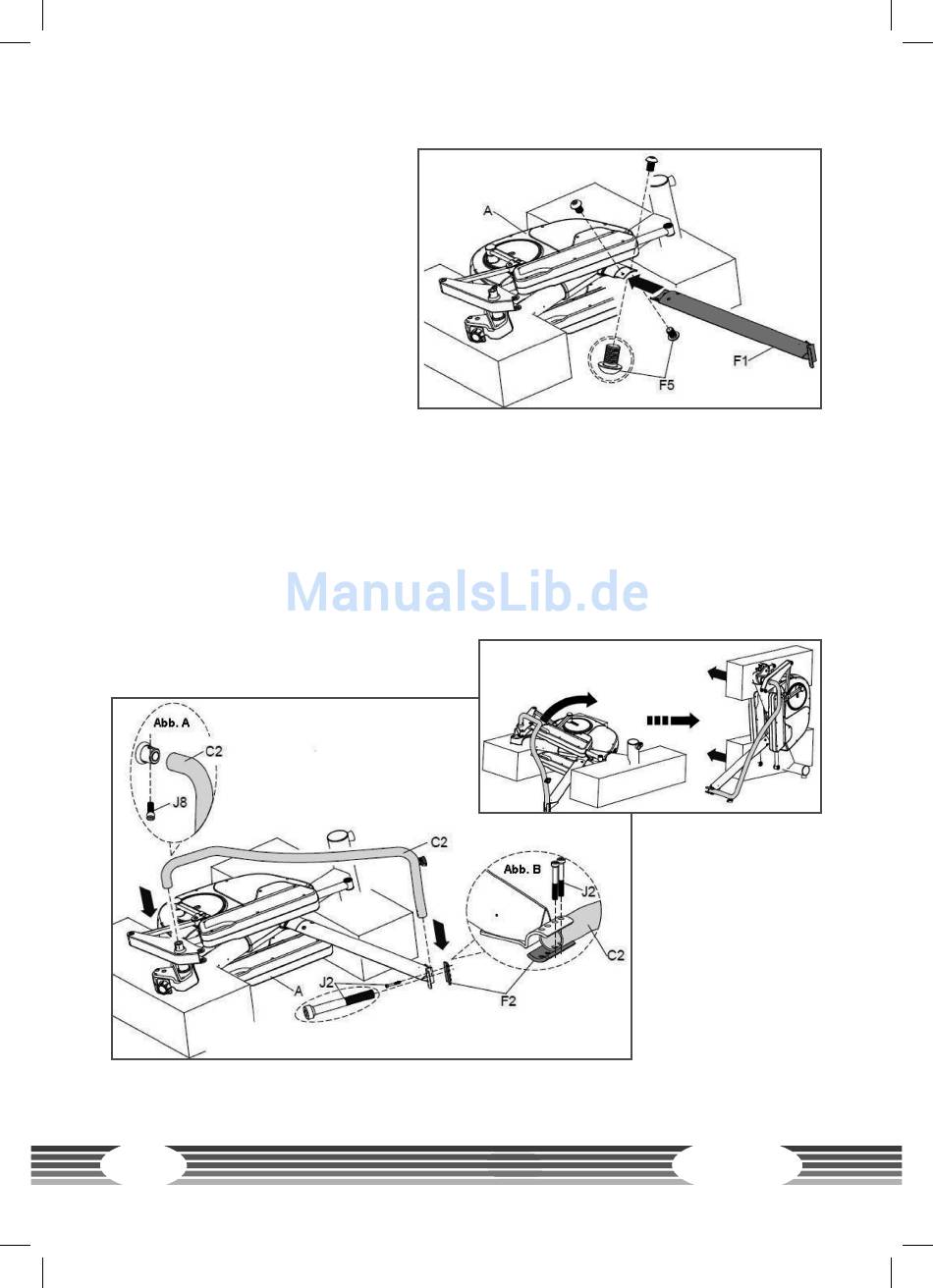

Schritt 1:
Montage des Hauptmastes (F1)
(1) Lösen Sie zwei Schrauben (F5)
vom Hauptrahmen (A) und zwei
Schrauben vom Hauptmast (F1).
(1) Verbinden Sie den Hauptmast
(F1) mit dem Hauptrahmen (A) mit
den zuvor gelösten vier Schrauben
(F5).
Hinweis: Ziehen Sie die Schrau-
ben (F5) noch nicht ganz fest.
Werkzeug: 6mm Inbusschlüssel
Schritt 2:
Montage der rechten Seitenstange (C2)
(1) Befestigen Sie die rechte Seitenstange (C2) am Hauptrahmen (A) mit einer Schrau-
be (J8) oben (Abb A) und zwei Schrauben (J2) mit der Halterung (F2) unten (Abb. B).
Hinweis: Ziehen Sie die Schrauben (J8 und J2) noch nicht ganz fest.
(2) Richten Sie den Hauptrahmen (A) mit zwei Personen auf und entfernen Sie den
Schaumstoff.
