STUDER Innotec

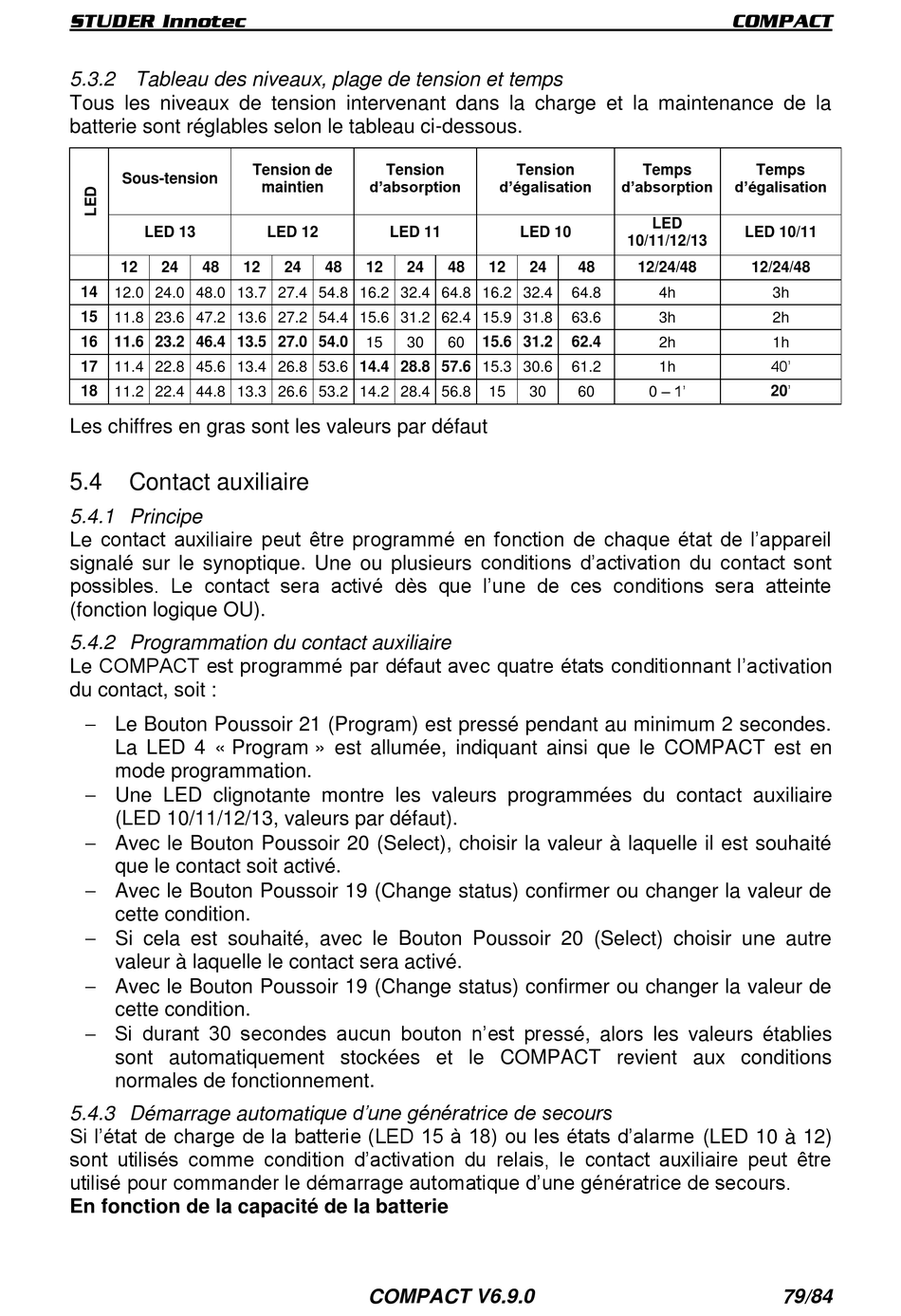

5.3.2 Tableau des niveaux, plage de tension et temps
Tous les niveaux de tension intervenant dans la charge et la maintenance de la
batterie sont réglables selon le tableau ci-dessous.
Sous-tension
LED 13
12 24 48
14
12.0 24.0 48.0 13.7 27.4 54.8 16.2 32.4 64.8 16.2 32.4
15 11.8 23.6 47.2 13.6 27.2 54.4 15.6 31.2 62.4 15.9 31.8
16 11.6 23.2 46.4 13.5 27.0 54.0
17 11.4 22.8 45.6 13.4 26.8 53.6 14.4 28.8 57.6 15.3 30.6
18 11.2 22.4 44.8 13.3 26.6 53.2 14.2 28.4 56.8
Les chiffres en gras sont les valeurs par défaut
5.4

Contact auxiliaire

5.4.1 Principe
Le contact auxiliaire peut être programmé en fonction de chaque état de l'appareil
signalé sur le synoptique. Une ou plusieurs conditions d'activation du contact sont
possibles. Le contact sera activé dès que l'une de ces conditions sera atteinte
(fonction logique OU).
5.4.2 Programmation du contact auxiliaire
Le COMPACT est programmé par défaut avec quatre états conditionnant l'activation
du contact, soit :
 Le Bouton Poussoir 21 (Program) est pressé pendant au minimum 2 secondes.
La LED 4 « Program » est allumée, indiquant ainsi que le COMPACT est en
mode programmation.
 Une LED clignotante montre les valeurs programmées du contact auxiliaire
(LED 10/11/12/13, valeurs par défaut).
 Avec le Bouton Poussoir 20 (Select), choisir la valeur à laquelle il est souhaité
que le contact soit activé.
 Avec le Bouton Poussoir 19 (Change status) confirmer ou changer la valeur de
cette condition.
 Si cela est souhaité, avec le Bouton Poussoir 20 (Select) choisir une autre
valeur à laquelle le contact sera activé.
 Avec le Bouton Poussoir 19 (Change status) confirmer ou changer la valeur de
cette condition.
 Si durant 30 secondes aucun bouton n'est pressé, alors les valeurs établies
sont automatiquement stockées et le COMPACT revient aux conditions
normales de fonctionnement.
5.4.3 Démarrage automatique d'une génératrice de secours
Si l'état de charge de la batterie (LED 15 à 18) ou les états d'alarme (LED 10 à 12)
sont utilisés comme condition d'activation du relais, le contact auxiliaire peut être
utilisé pour commander le démarrage automatique d'une génératrice de secours.
En fonction de la capacité de la batterie
Tension de Tension
d'absorption
maintien
LED 12 LED 11
12 24 48 12 24
15 30
COMPACT V6.9.0
Tension
d'égalisation
LED 10
48 12 24 48
64.8
63.6
60 15.6 31.2 62.4
61.2
15 30 60
COMPACT
Temps Temps
d'absorption d'égalisation
LED
LED 10/11
10/11/12/13
12/24/48 12/24/48
4h 3h
3h 2h
2h 1h
40'
1h
0 – 1'
20'
