STUDER Innotec
Um die Batteriekabel zu schützen, muss direkt auf der Batterie eine dem
Leiterquerschnitt entsprechende Sicherung montiert werden.
Sämtliche Kabel müssen gut festgeschraubt sein. Zur Sicherheit empfehlen wir
eine jährliche Kontrolle. Bei mobilen Anlagen sollten die Anschlüsse öfter
kontrolliert werden.
Der Anschluss muss von ausgebildeten Fachleuten ausgeführt werden. Das für
die Installation verwendete Material wie Kabel, Steck- und Verteildosen,
Sicherungen usw. muss den jeweils gültigen Installationsvorschriften für
Niederspannungsanlagen entsprechen.
Der COMPACT wird mit bereits angeschlossenen Batteriekabeln geliefert.
3.3.2 Kabeleinführung mit Stopfbuchsen (Option CFC-01)
Eine Schutzabdeckung mit Zugentlastung für die
Kabel kann als Option CFC-01 angebracht werden.
Diese Abdeckung wird mit 2 Schrauben befestigt
und
erlaubt
die
Anschlusskabel.

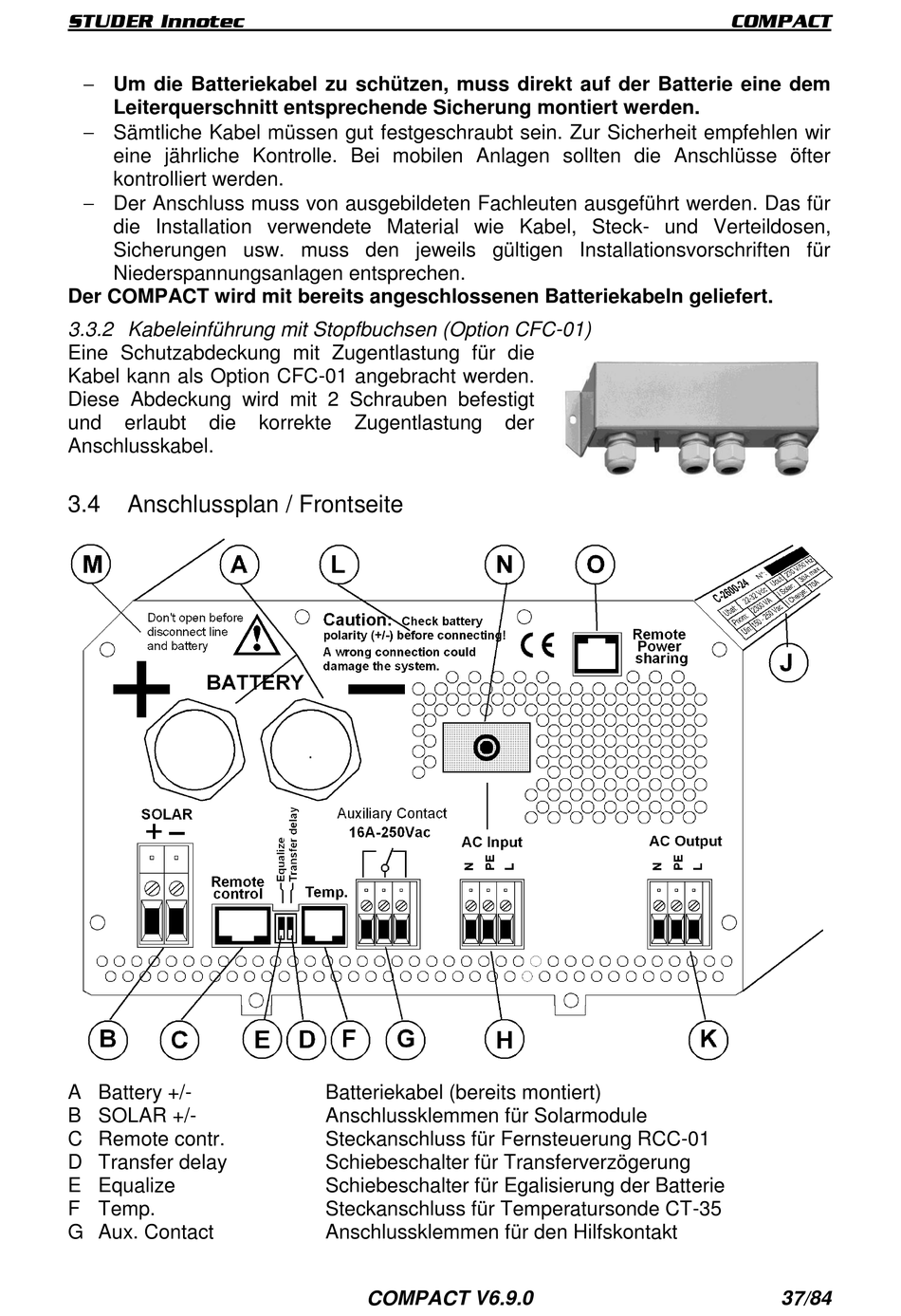

3.4
Anschlussplan / Frontseite
A Battery +/-
B SOLAR +/-
C Remote contr.
D Transfer delay
E Equalize
F Temp.
G Aux. Contact
korrekte
Zugentlastung
Batteriekabel (bereits montiert)
Anschlussklemmen für Solarmodule
Steckanschluss für Fernsteuerung RCC-01
Schiebeschalter für Transferverzögerung
Schiebeschalter für Egalisierung der Batterie
Steckanschluss für Temperatursonde CT-35
Anschlussklemmen für den Hilfskontakt
COMPACT V6.9.0
der
COMPACT
37/84
