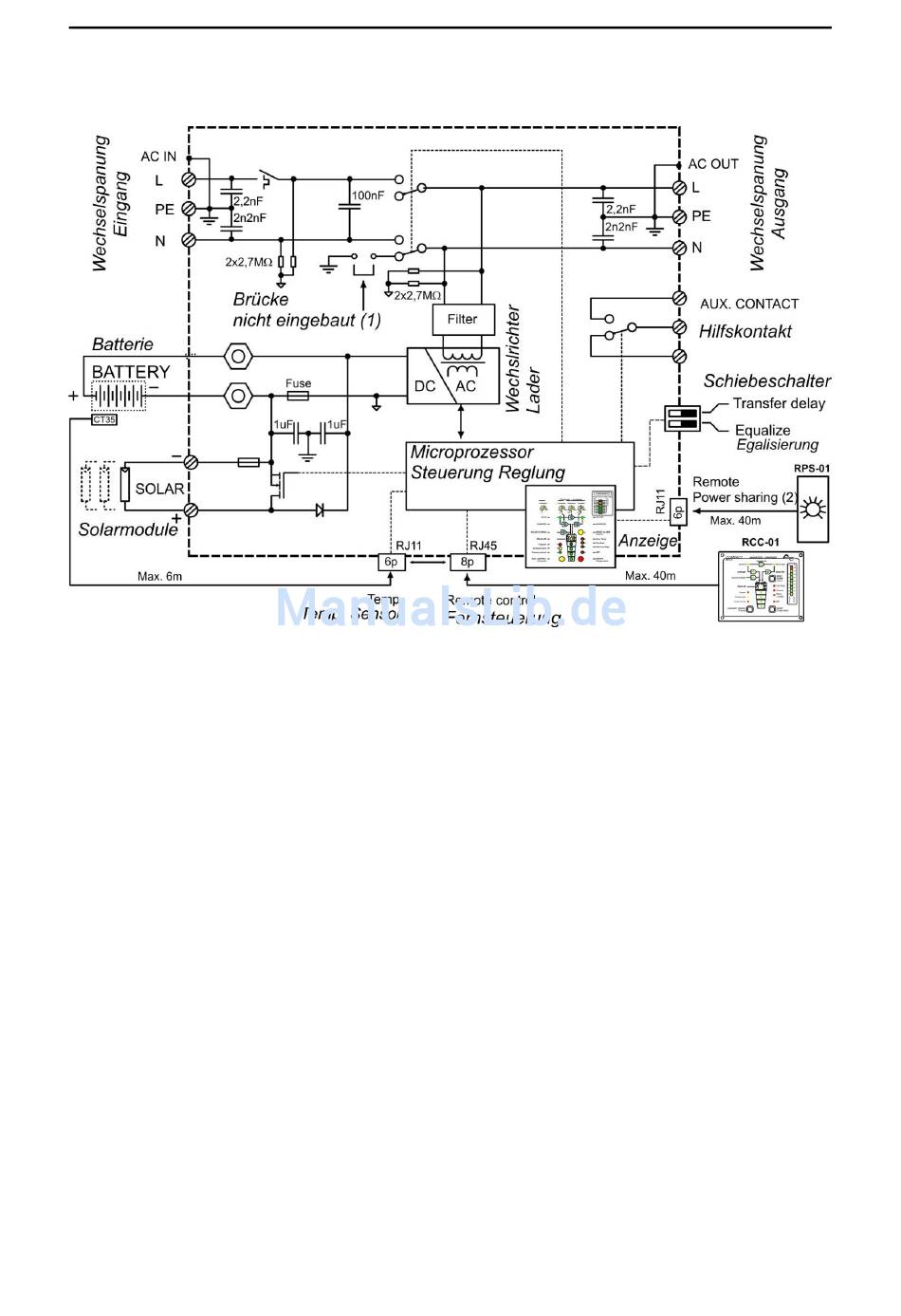

Prinzip Schema
Bemerkung :
(1)
Der Neutralleiter "N" des COMPACT ist in keiner Funktionsart mit dem
Erdleiter "PE" verbunden. Falls nötig und wenn es die jeweiligen gültigen
Vorschriften verlangen kann die automatische Zuschaltung der Erde mit dem
Neutralleiter mit dem Einbringen einer Brücke im Geräteinnern realisiert werden.
Klären Sie eine eventuelle Änderung mit dem Installateur.
(2)
Fernbedienung für das Einstellen des maximalen Eingangsstroms (siehe
Abschnitt 4.6.3)
2.2
Beschreibung der Hauptfunktionen
2.2.1 Der Wechselrichter
Der im COMPACT eingebaute Sinuswechselrichter erzeugt eine äusserst präzise
spannungs- und frequenzstabile, sinusförmige Wechselspannung. Um auch grosse
Lasten wie Elektromotoren usw. starten zu können, steht dem Verbraucher eine
kurzzeitige Startleistung grösser als die Nominalleistung des COMPACT zur
Verfügung.
Der Wechselrichter ist gegen Überlast, Übertemperatur und Kurzschluss geschützt.
Ein
Leistungsteil
Ringkerntransformator und ein schnelles Regelsystem bilden einen robusten und
zuverlässigen Wechselrichter mit höchstem Wirkungsgrad. Eine von 1 – 20 Watt
einstellbare
Standby-
Energieverbrauch und möglichst lange Lebensdauer der Batterie.
mit
modernsten
oder
Lasterkennungsschaltung
