3.6.7 Anschluss der Temperatursonde (Temp. CT-35)
Die Temperatursonde CT-35 wird mit einem 3m langen Kabel mit einem Stecker
RJ11/6 in die mit "Temperatur Sensor" bezeichnete Buchse "F" eingesteckt. Die
Temperatursonde kann in jeder Betriebssituation ein- bzw. ausgesteckt werden. Den
Stecker ohne Kraftaufwand einschieben, bis ein hörbares Klicken das Einrasten
anzeigt. Die Temperatursonde muss an der Seitenwand der Batterie oder in deren
Nähe festgeklebt werden. Das Kabel der Temperatursonde darf nicht mit den
Batteriekabeln zusammengebunden oder in einem Strang verlegt werden.
3.6.8 Anschluss der Fernsteuerung für die autom. Leistungsaufteilung "Power
Sharing" (RPS-01)
Diese Fernsteuerung wird mit einem 20m langen Kabel mit Stecker RJ11/6
eingesteckt. Sie kann in jeder Betriebssituation ein- bzw. ausgesteckt werden. Den
Stecker ohne Kraftaufwand einschieben, bis ein hörbares Klicken das Einrasten
anzeigt.
4

Bedienung

4.1

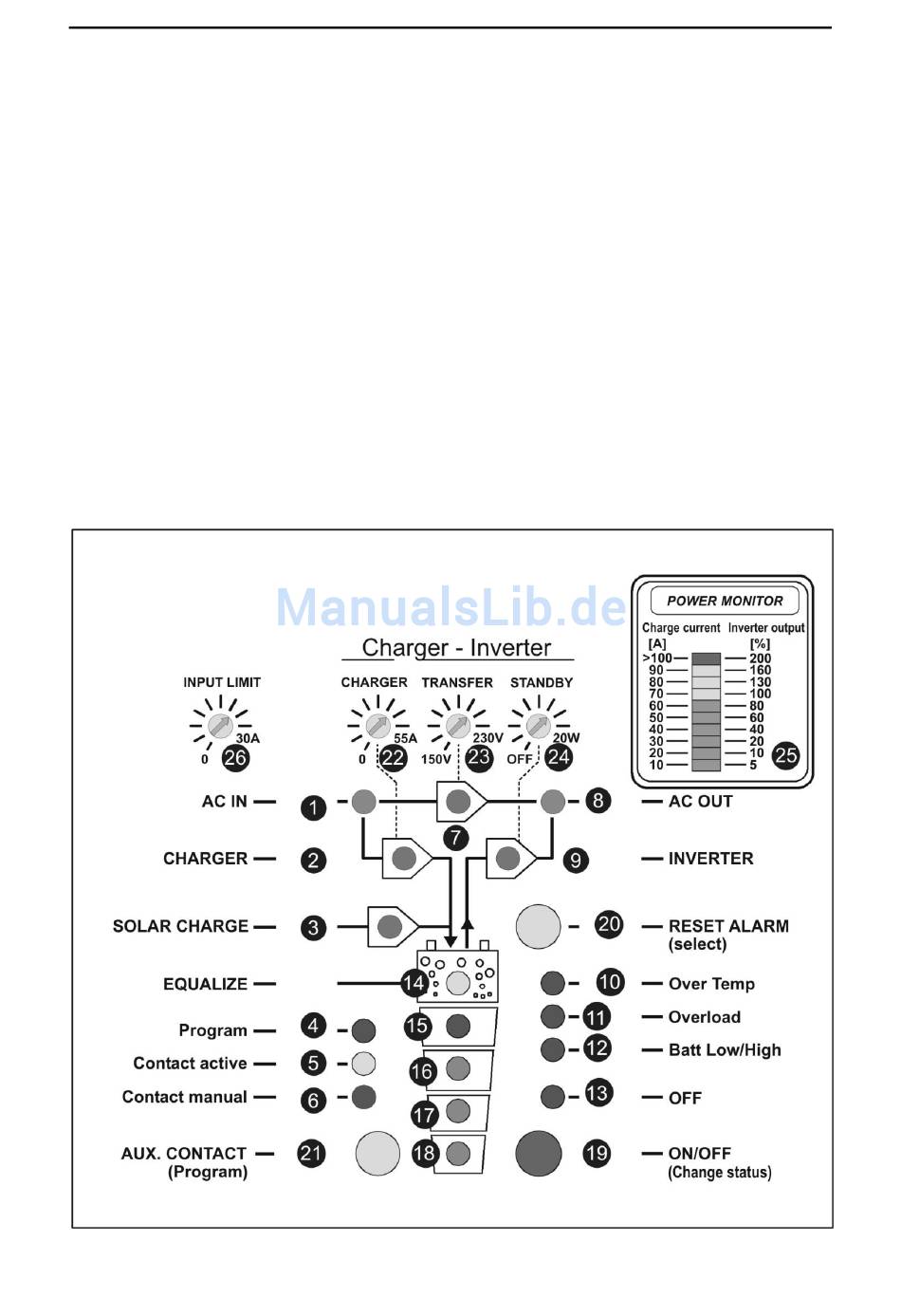

Anzeigen und Bedienelemente

COMPACT V6.9.0
COMPACT
40/84
