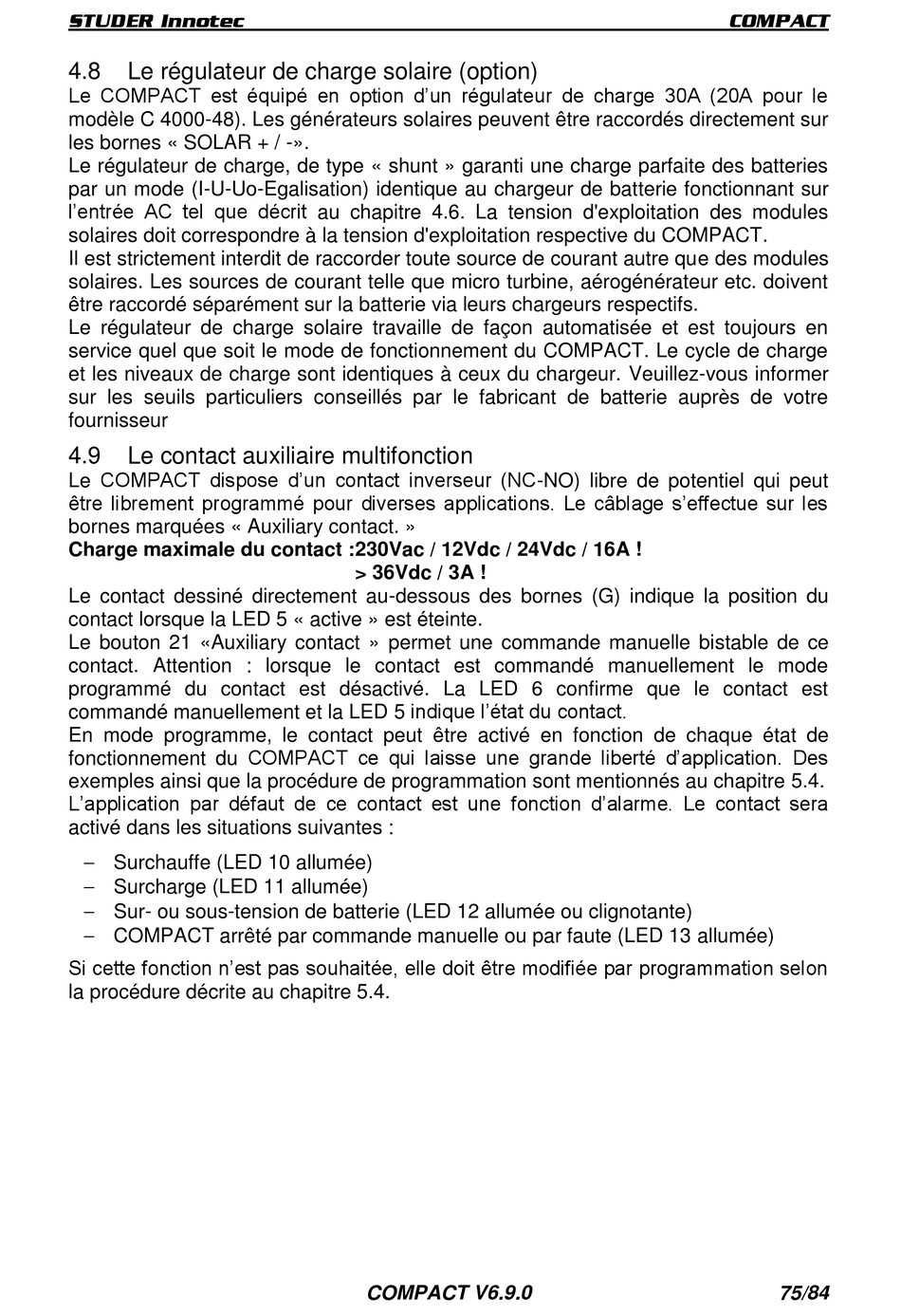

4.8 Le régulateur de charge solaire (option)
Le COMPACT est équipé en option d'un régulateur de charge 30A (20A pour le
modèle C 4000-48). Les générateurs solaires peuvent être raccordés directement sur
les bornes « SOLAR + / -».
Le régulateur de charge, de type « shunt » garanti une charge parfaite des batteries
par un mode (I-U-Uo-Egalisation) identique au chargeur de batterie fonctionnant sur
l'entrée AC tel que décrit au chapitre 4.6. La tension d'exploitation des modules
solaires doit correspondre à la tension d'exploitation respective du COMPACT.
Il est strictement interdit de raccorder toute source de courant autre que des modules
solaires. Les sources de courant telle que micro turbine, aérogénérateur etc. doivent
être raccordé séparément sur la batterie via leurs chargeurs respectifs.
Le régulateur de charge solaire travaille de façon automatisée et est toujours en
service quel que soit le mode de fonctionnement du COMPACT. Le cycle de charge
et les niveaux de charge sont identiques à ceux du chargeur. Veuillez-vous informer
sur les seuils particuliers conseillés par le fabricant de batterie auprès de votre
fournisseur
4.9

Le contact auxiliaire multifonction

Le COMPACT dispose d'un contact inverseur (NC-NO) libre de potentiel qui peut
être librement programmé pour diverses applications. Le câblage s'effectue sur les
bornes marquées « Auxiliary contact. »
Charge maximale du contact : 230Vac / 12Vdc / 24Vdc / 16A !
Le contact dessiné directement au-dessous des bornes (G) indique la position du
contact lorsque la LED 5 « active » est éteinte.
Le bouton 21 «Auxiliary contact » permet une commande manuelle bistable de ce
contact. Attention : lorsque le contact est commandé manuellement le mode
programmé du contact est désactivé. La LED 6 confirme que le contact est
commandé manuellement et la LED 5 indique l'état du contact.
En mode programme, le contact peut être activé en fonction de chaque état de
fonctionnement du COMPACT ce qui laisse une grande liberté d'application. Des
exemples ainsi que la procédure de programmation sont mentionnés au chapitre 5.4.
L'application par défaut de ce contact est une fonction d'alarme. Le contact sera
activé dans les situations suivantes :
 Surchauffe (LED 10 allumée)
 Surcharge (LED 11 allumée)
 Sur- ou sous-tension de batterie (LED 12 allumée ou clignotante)
 COMPACT arrêté par commande manuelle ou par faute (LED 13 allumée)
Si cette fonction n'est pas souhaitée, elle doit être modifiée par programmation selon
la procédure décrite au chapitre 5.4.
> 36Vdc / 3A !
