Installieren, hydraulisch

8.2 Grundlegende Installationshinweise

Sicherheitshinweise
30
3. Nur SEK: Die Rückführungs-Leitung in den Knickschutz am Entlüf‐
tungsventil einlegen und dann so nach unten ziehen, dass sie in
den Knickschutz einrastet.
Der Knickschutz verhindert ein Abknicken der Rück‐
führungs-Leitung und damit ein Versagen der Selbst‐
entlüftung.
4. Die Rückführungs-Leitung so ablängen, dass sie im Vorratsbehälter
nicht in das Dosiermedium eintauchen kann.

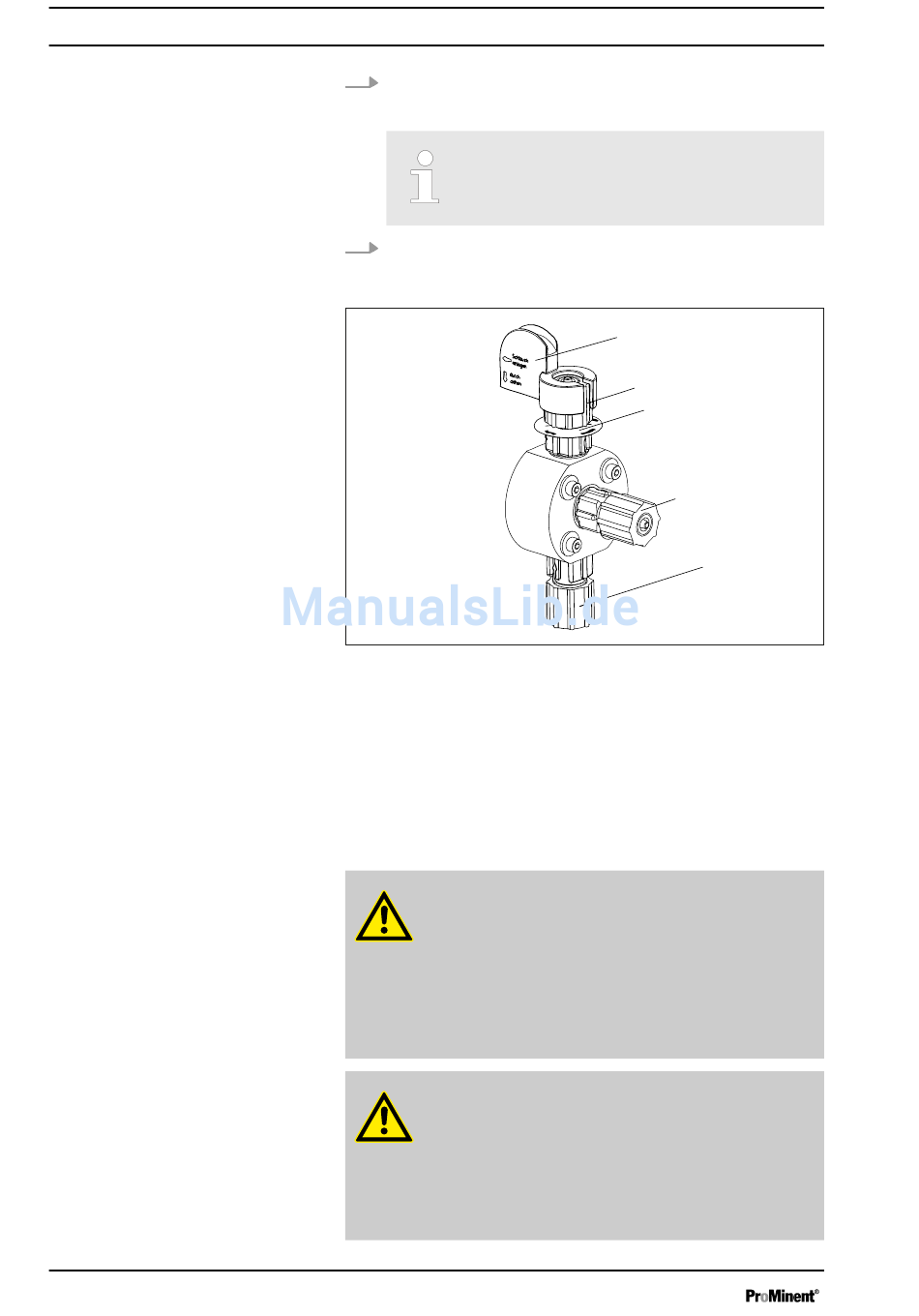

Abb. 11: SEK-Fördereinheit
1 Knickschutz
2 Entlüftungsventil für die Rückführungs-Leitung in den Vorratsbehälter,
6/4 mm
3 rote Manschette
4 Druckventil für Druckleitung zur Impfstelle, 6/4 - 12/9 mm
5 Saugventil für Saugleitung in Vorratsbehälter, 6/4 - 12/9 mm
VORSICHT!
Gefahr von platzenden Hydraulikteilen
Falls der maximal zulässige Betriebsdruck der Hydraulikteile
überschritten wird, können sie platzen.
– Niemals die Dosierpumpe gegen ein geschlossenes
Absperrorgan arbeiten lassen.
– Bei Dosierpumpen ohne integriertes Überströmventil:
Ein Überströmventil in die Druckleitung installieren.
VORSICHT!
Gefährliche Dosiermedien könnten austreten
Bei gefährlichen Dosiermedien: Beim üblichen Entlüftungs‐
verfahren für Dosierpumpen kann gefährliches Dosierme‐
dium nach draußen gelangen.
– Eine Entlüftungsleitung mit Rückführung in den Vorrats‐
behälter installieren.
1
2
3
4
5
P_MAZ_0023_SW_3
