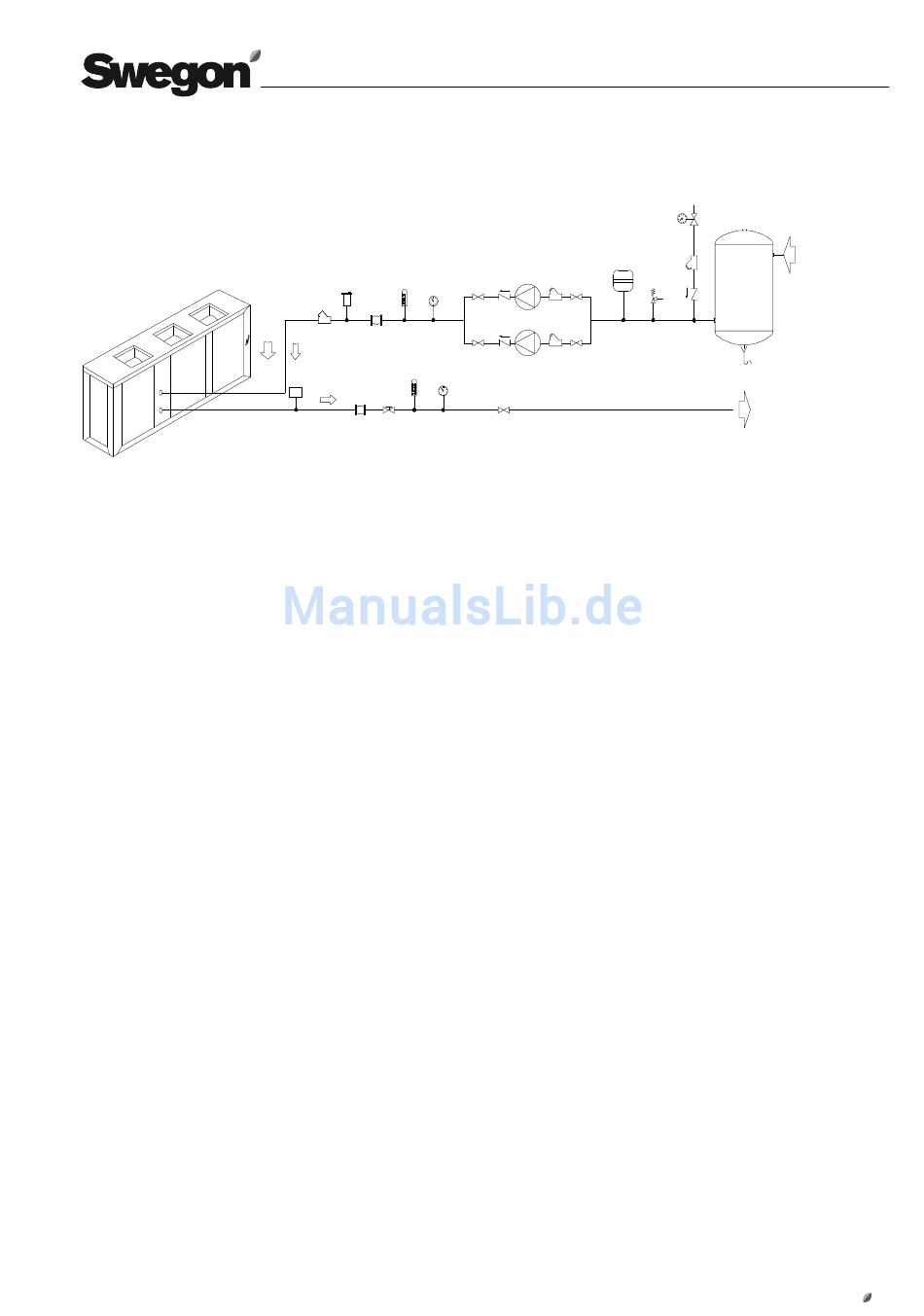

6.3 empfohlener Wasserkreislauf

1. Umwälzpumpe
2. Membranausdehnungsgefäß
4. Rückschlagventil
5. Absperrventil
6. Pufferspeicher
7. Druckmanometer
8. Thermometer
9. Wasserfilter
10 8
7
9
11
8
7
14
11 15
2
1
9
19
4
5 5
1
9
4
5 5
5
10. Entlüftungsventil
11. Flexible Verbindung
12. Füllarmatur
13. Wasserablauf
14. Strömungswächter
15. Regelventil für den Abgleich des Volumenstroms über
den Verdampfer
19. Überdruck Sicherheitsventil
12
Eingang
Wasser Verbraucher
9
6
4
13
Ausgang
Wasser Verbraucher
